Befahrbare Entwässerungsrinne einbauen

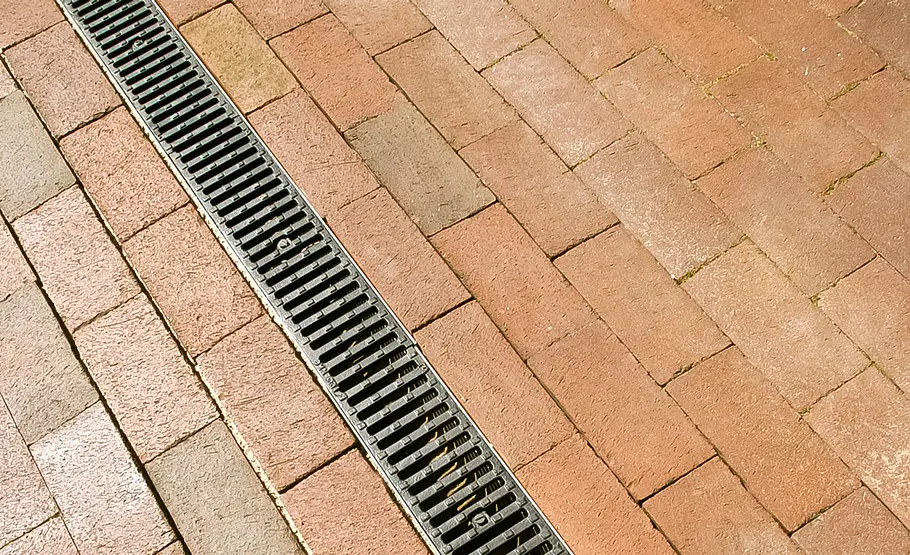

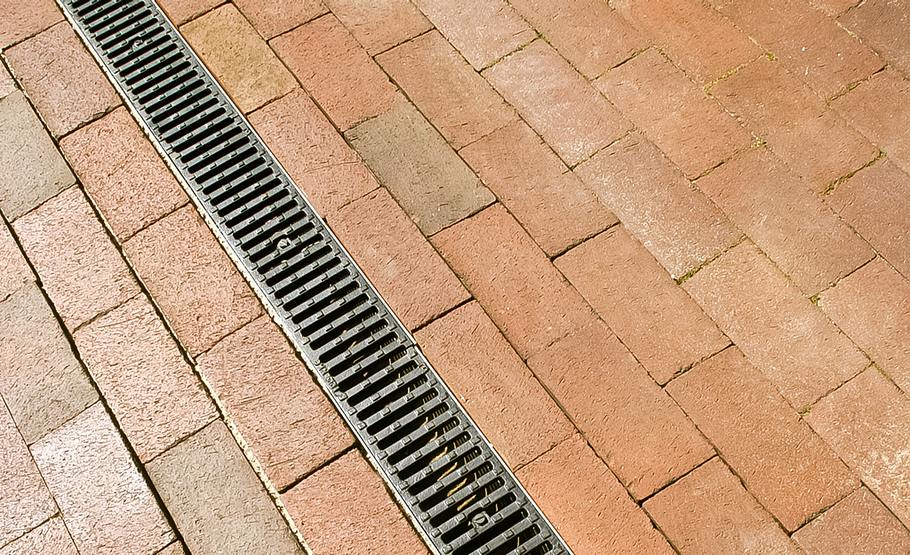

Weisen gepflasterte oder betonierte Flächen ein Gefälle zum Haus oder zur Garage auf, sollte am tiefsten Punkt eine Entwässerungsrinne eingebaut werden, die das Regenwasser ableitet. Auf diese Punkte müssen Sie achten, wenn Sie selber eine befahrbare Entwässerungsrinne einbauen möchten.
Befahrbare Entwässerungsrinne einbauen
Achten Sie auf die angegebenen Belastungsgrenzen der jeweiligen Entwässerungsrinne.
Befahrbare Entwässerungsrinne einbauen

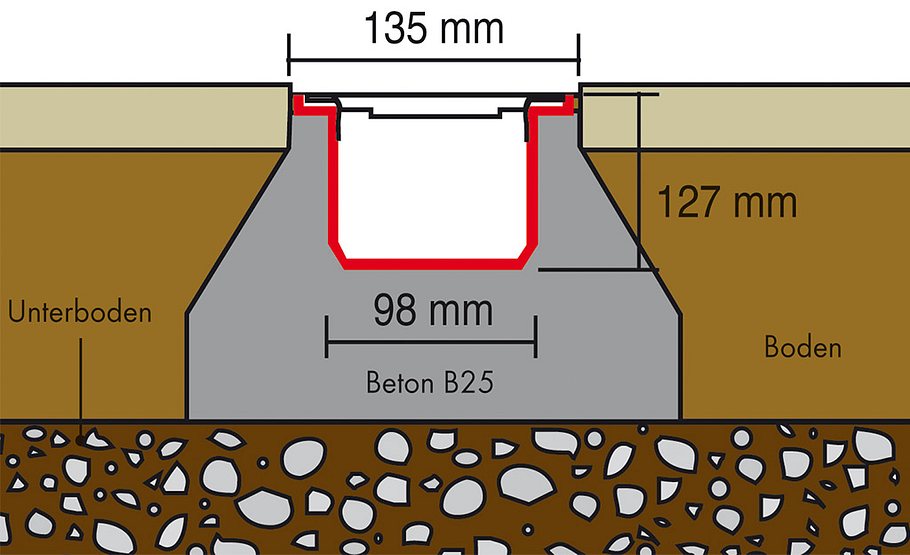

Damit die Rinnenkörper dauerhaft verankert sind, setzt man sie in ein Betonbett, richtet sie darin aus und arbeitet nach dem Zusammenstecken aller Rinnenkörper den Beton seitlich an. Unten ein Beispiel bezogen auf eine Entwässerungsrinne mit den Maßen 130 x 1000 mm von Marley.
Befahrbare Entwässerungsrinne einbauen

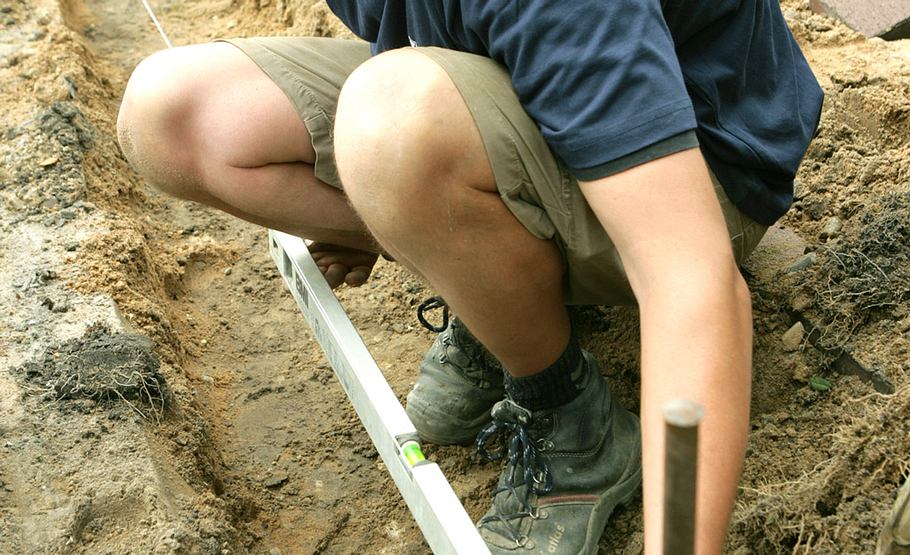

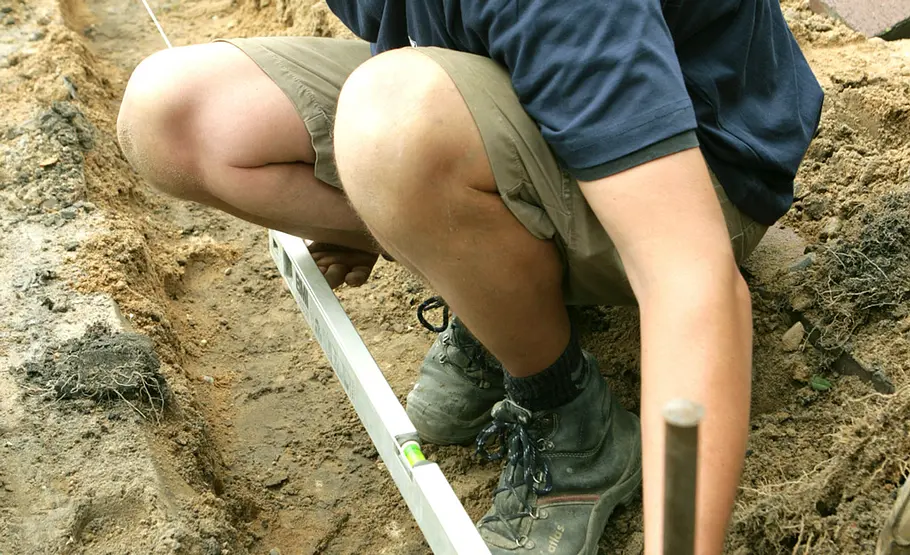

Die Rinne wird meist am Ende eines Gefälles platziert. Spannen Sie den Verlauf mit einer Richtschnur ab. Entsprechend der Rinnenkörpermaße einen Graben ausheben.
Befahrbare Entwässerungsrinne einbauen

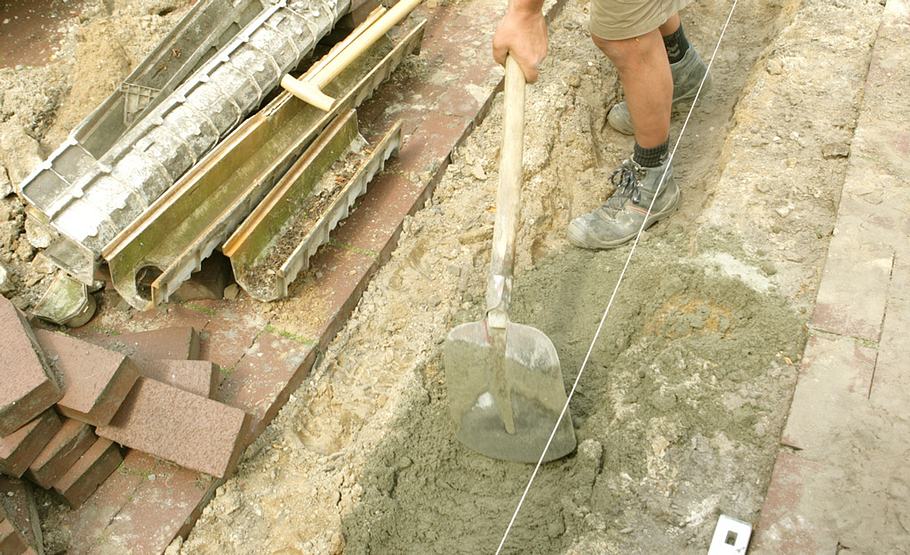

Beton mischen (1 Teil Zement/ 3 Teile Sand oder Fertigmischung verwenden) und ca. 10 cm Beton in den Graben füllen.
Beim Ausheben des Grabens berücksichtigen, dass die Oberkante der Rinne später 3 bis 5 mm unterhalb des angrenzenden Belags liegt.
Befahrbare Entwässerungsrinne einbauen
Der erste Rinnenkörper ist der Einlaufkasten (der ca. 30 cm hoch ist). Er wird am tiefsten Punkt (Ablaufpunkt) ins Betonbett gesetzt.
Am Ablaufpunkt muss der Anschluss an ein Rohrnetz erfolgen, das das Abwasser Richtung Kanal abführt.
Befahrbare Entwässerungsrinne einbauen

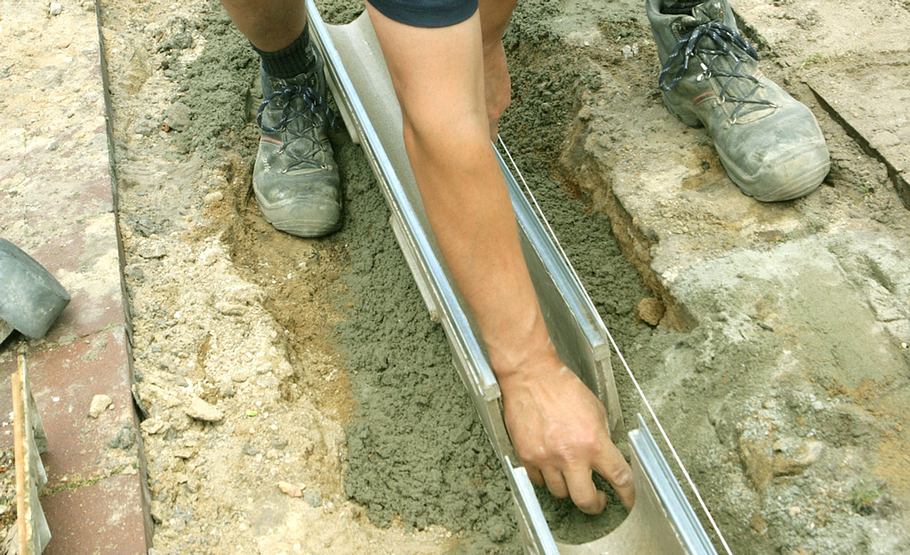

Es folgen die ca. 10 cm hohen Rinnenkörper. Sie sind meist mit Nut und Feder versehen und werden zusammengesteckt; z. T. sind Fließrichtungspfeile angegeben. Es muss stets ein Gefälle zum Einlaufkasten bzw. zum tiefsten Punkt gewährleistet sein.
Befahrbare Entwässerungsrinne einbauen

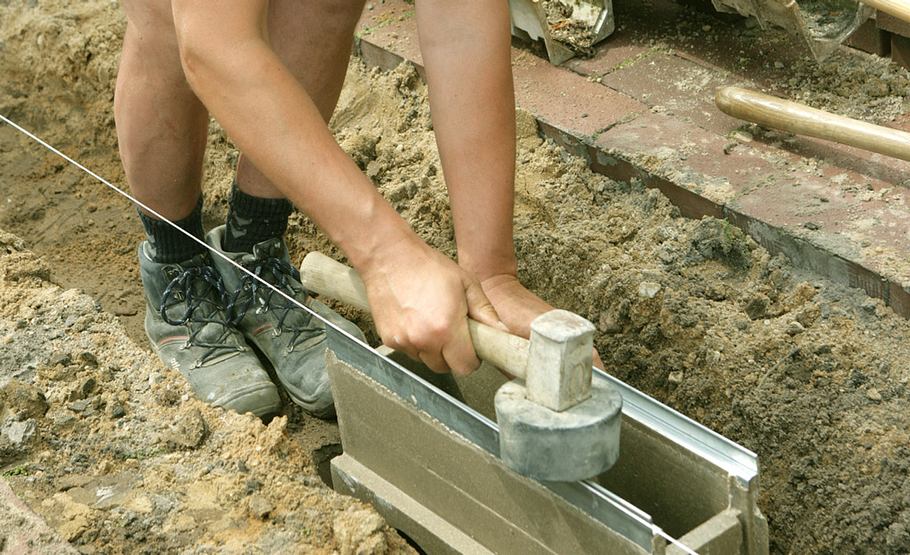

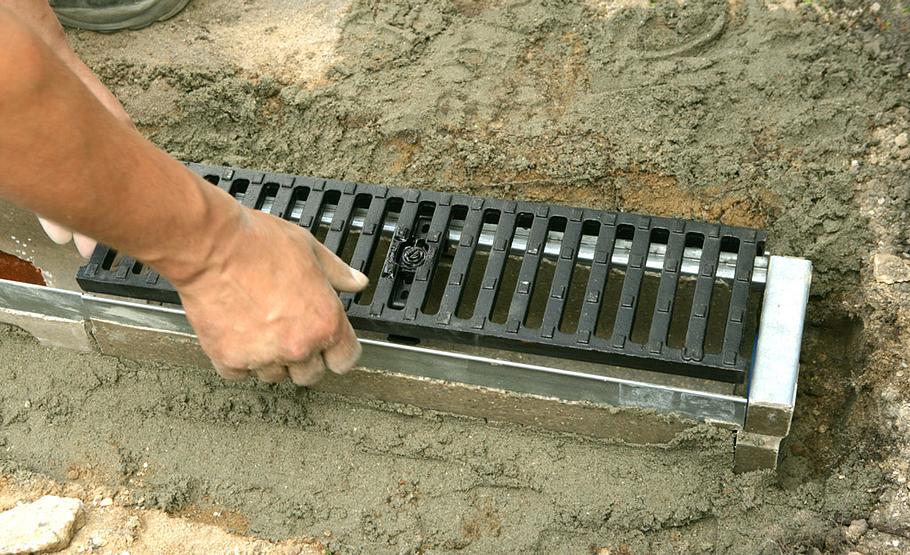

Rinne ausrichten und beidseitig soweit Beton anfüllen, dass die Steine noch sauber anschließen können; Rinnenroste aufsetzen.
Befahrbare Entwässerungsrinne einbauen

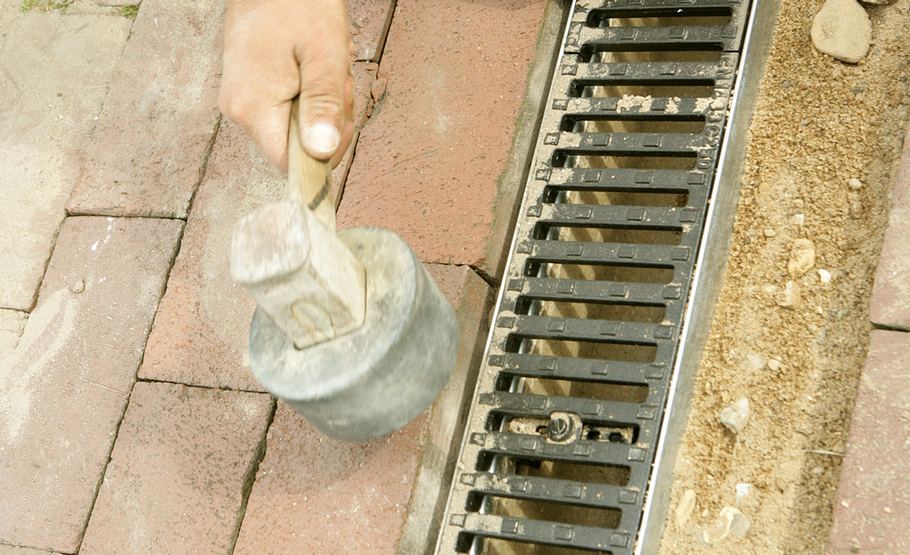

Hat der Beton abgebunden, Sand auffüllen und Pflaster an die Rinnen heranlegen; keine geschnittenen Steine direkt an die Rinne!
Checkliste Werkzeug
Betonmischer
Hammer
Richtlatte
Richtschnur
Schaufel
Spitzhacke
Damit Regenwasser nicht über Terrassen und Einfahrten ins Gebäude läuft, ist eine Entwässerungsrinne empfehlenswert. Wichtig bei Pflasterarbeiten: Planen Sie den Einbau rechtzeitig ein, denn die Rinne muss ja an die Kanalisation angeschlossen werden! Und das Rohrsystem hierfür liegt ggf. unter der dann gepflasterten Fläche. Es muss also sicher sein, dass am tiefsten Punkt der Fläche – dem Ablaufpunkt – ein Anschluss mittels PVC-Rohr erfolgen kann. Das nötige Bauteil des Rinnensystems ist der Einlaufkasten. Alle weiteren Rinnenkörper müssen mit Gefälle zum Einlaufkasten daran anschließen.
Damit das Wasser auf der Auffahrt kontrolliert abgeführt werden kann, ist eine gut geplante Entwässerung der Einfahrt erforderlich. Welche Optionen Sie prinzipiell haben, erklärt das folgende Video:
Entwässerungsrinne: Material und Belastungsgrenze

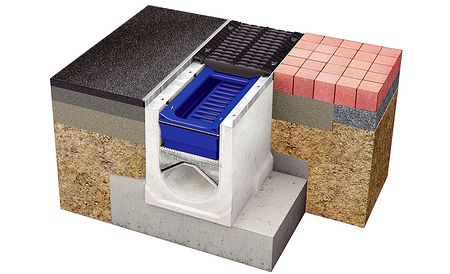

Der Handel bietet verschiedene Rinnensysteme aus Kunststoff und Beton an, oftmals zum einfachen Ineinanderstecken. Die Rostabdeckungen sind dabei durchaus ein Kostenfaktor, vor allem wenn man attraktive Designroste wählt. Größeres Augenmerk bei der Rinnenwahl sollte man aber den zukünftigen Belastungen der Fläche widmen. Hierfür geben Markenhersteller Belastungsgrenzen an (nach DIN EN 1433). Für Terrassen reicht im Prinzip A 15, für private Pkw-Einfahrten sollte das Rinnensystem jedoch die Klassen B 125 oder besser noch C 250 erfüllen. Ein stabiles System nützt jedoch nur dann etwas, wenn das Betonbett gut verdichtet ist und die Rinnenkörper auch seitlich mit Beton abgestützt werden.
Entwässerungsrinne verstopft?

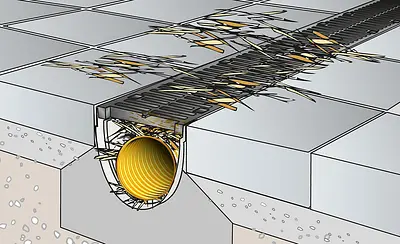

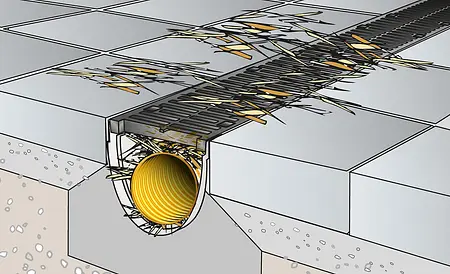

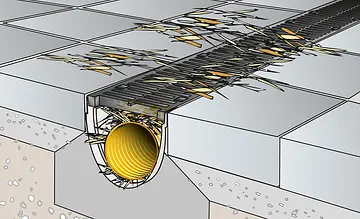

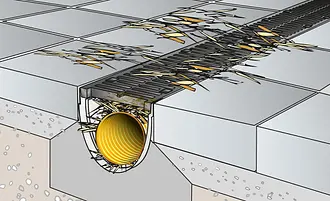

Laub, Nadeln, Schmutz etc. können auch im Privatbereich die Rinnen verstopfen. Deshalb sollte man regelmäßig den Rost abnehmen und die Rinne säubern. Darf jedoch nichts in die Kanalisation gelangen, helfen andere Lösungen:
Fotos: Hersteller / MEA; Hersteller / Birco
