Gartengerätewagen
Unser feuerroter Gartencaddy ist der Renner. Voll bepackt mit Gartengeräten und allen Utensilien, die der Hobbygärtner im mobilen Einsatz so braucht, wird es garantiert die Nummer Eins. Klaglos schleppt der Gartengerätewagen alles mit, was man am liebsten in Griffweite hat, um lange Wege zu vermeiden.
Gartengerätewagen
Gartengerätewagen: Schritt 1 von 24

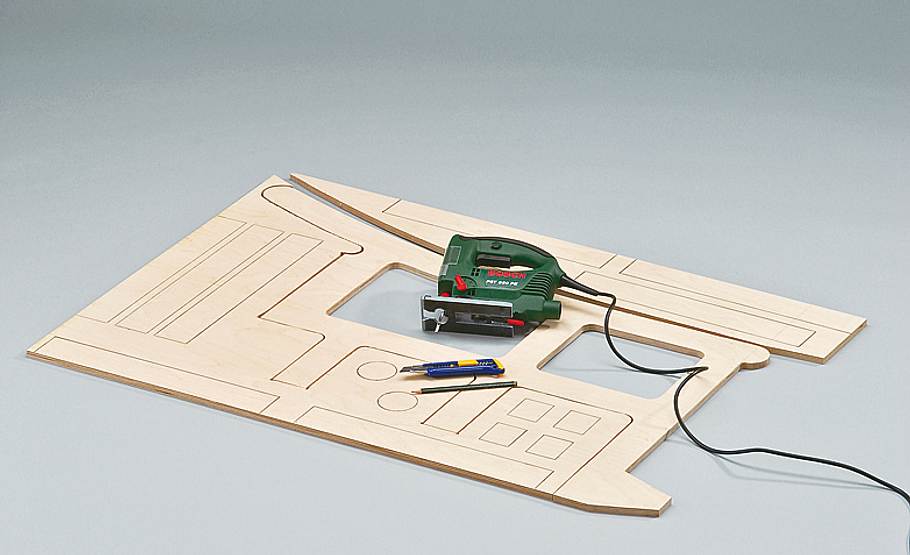

Die Konturen laut Zeichnung auf die Multiplexplatten übertragen und aussägen.
Gartengerätewagen: Schritt 2 von 24

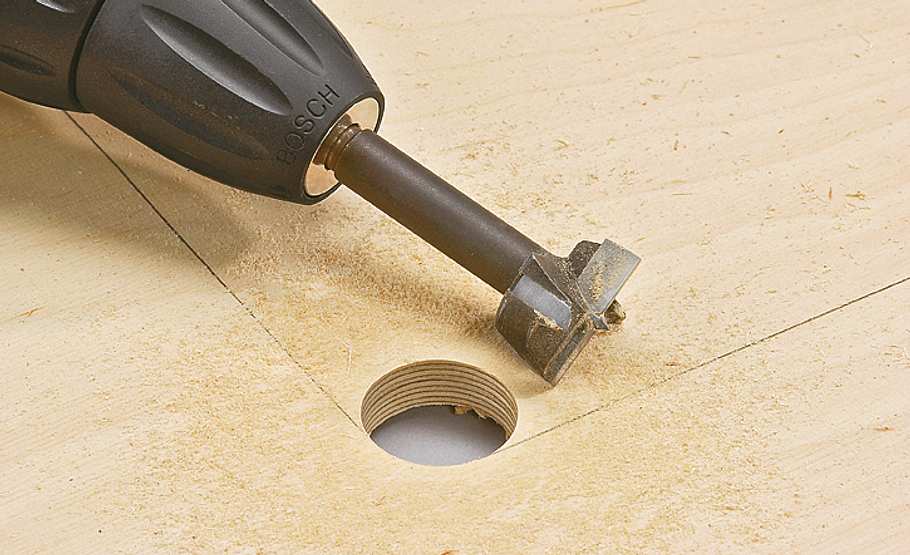

Die Rundungen vorbohren oder mit einem Kurvensägeblatt und der Stichsäge ausschneiden.
Gartengerätewagen: Schritt 3 von 24

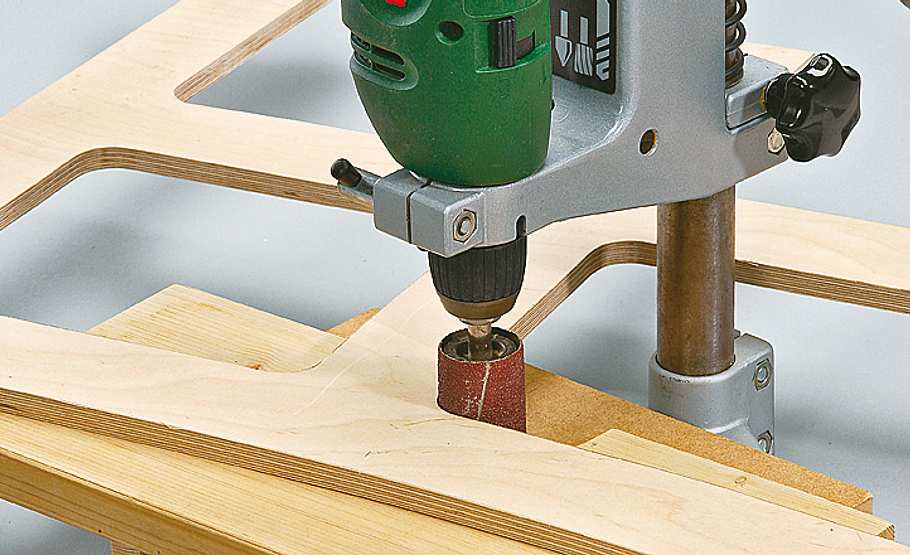

Sämtliche Kanten schleifen. Bei Innenradien geht’s am einfachsten mit einer Schleifhülse.
Gartengerätewagen: Schritt 4 von 24

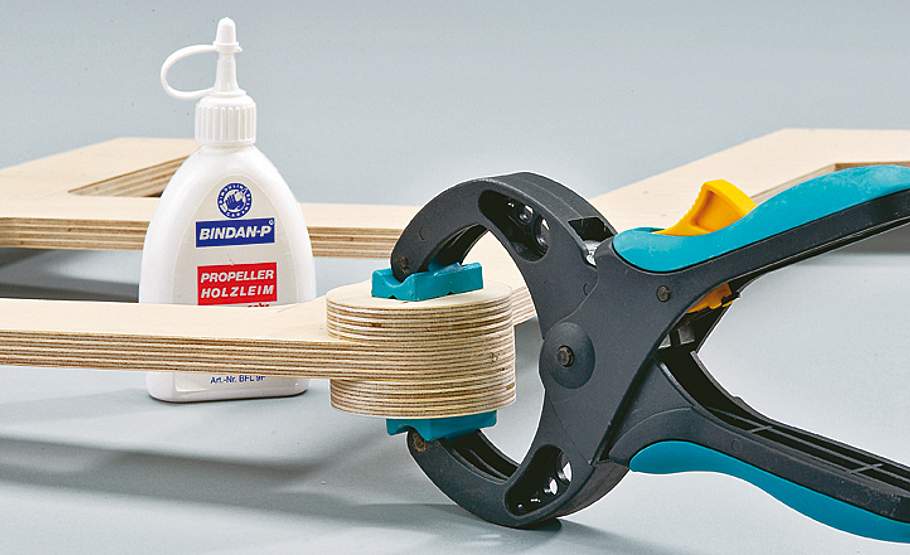

Um der Achse später einen besseren Halt zu geben, leimt man Lagerscheiben auf die Seitenteile.
Gartengerätewagen: Schritt 4 von 24

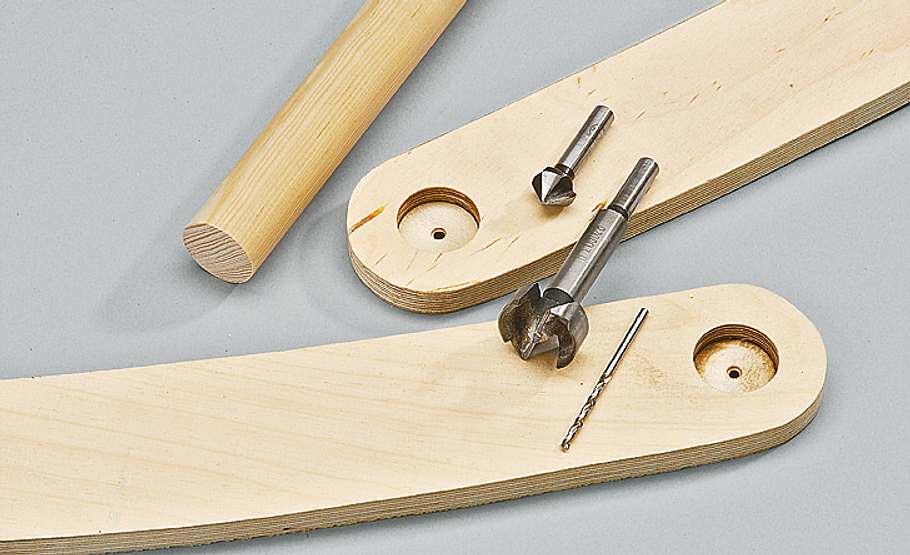

8 mm tiefe Sacklöcher für den Griff setzen, Mittelpunkt durchbohren, von der Rückseite ansenken.
Gartengerätewagen: Schritt 6 von 24

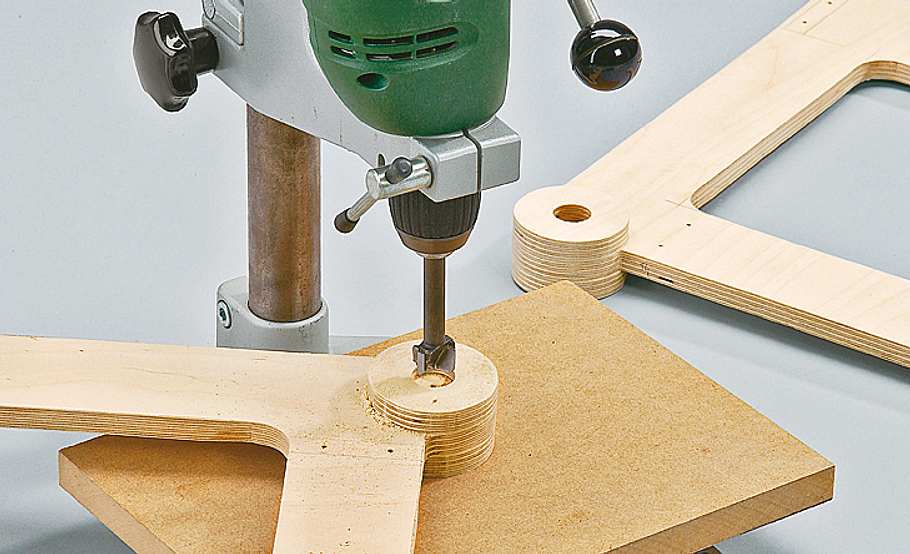

Nach dem Abbinden des wasserfesten Holzleims Durchgangsbohrungen für die Achse einbringen.
Gartengerätewagen: Schritt 7 von 24

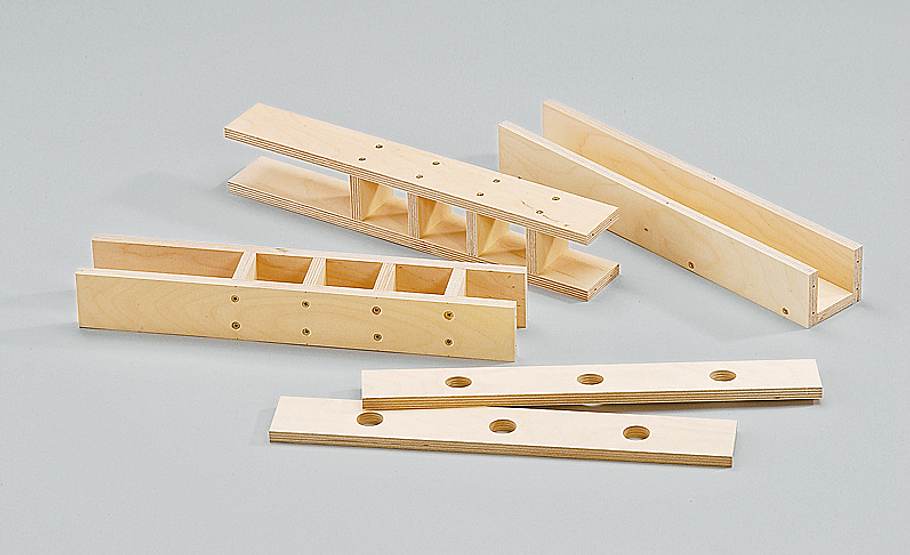

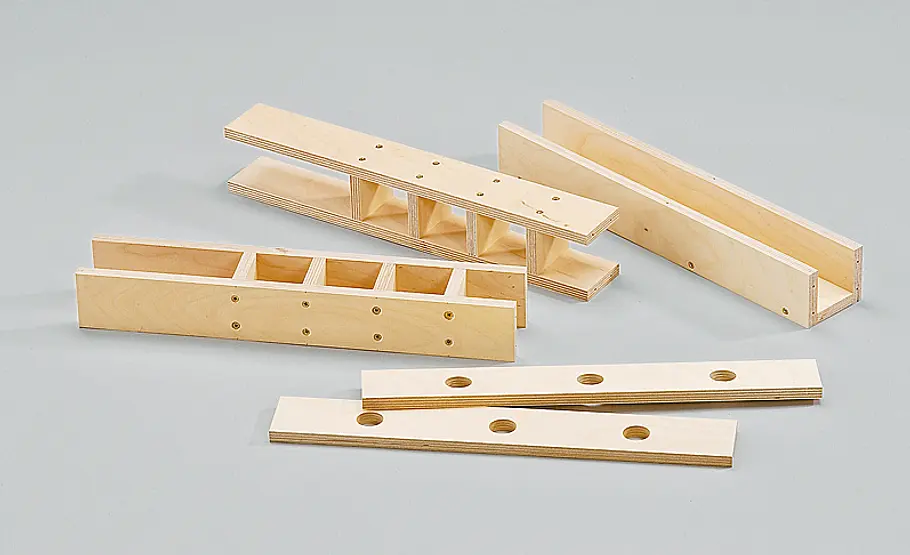

Variable Einteilung fürs Werkzeug: Bevor Sie die Größen festlegen, messen Sie die Griffdurchmesser.
Gartengerätewagen: Schritt 8 von 24

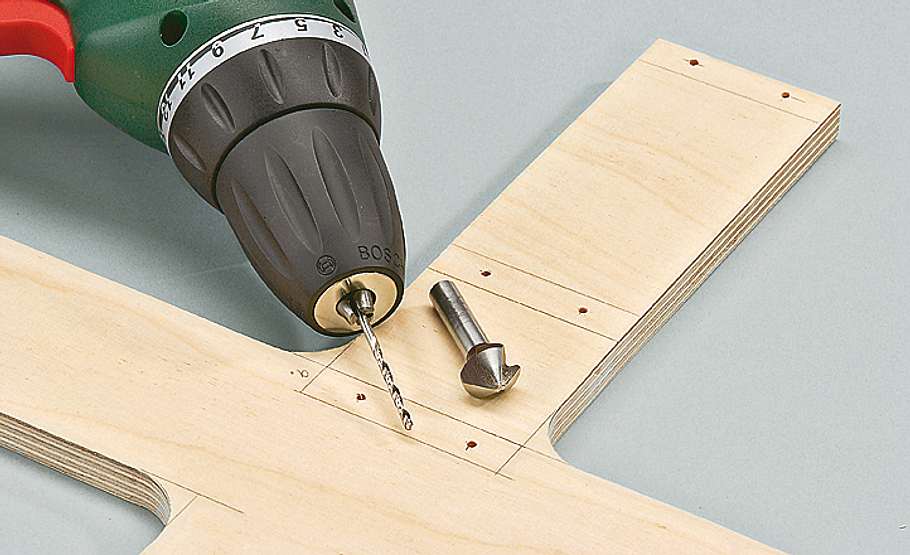

Positionen der Querbretter auf die Seitenteile übertragen und an diesen Stellen durchbohren.
Gartengerätewagen: Schritt 9 von 24

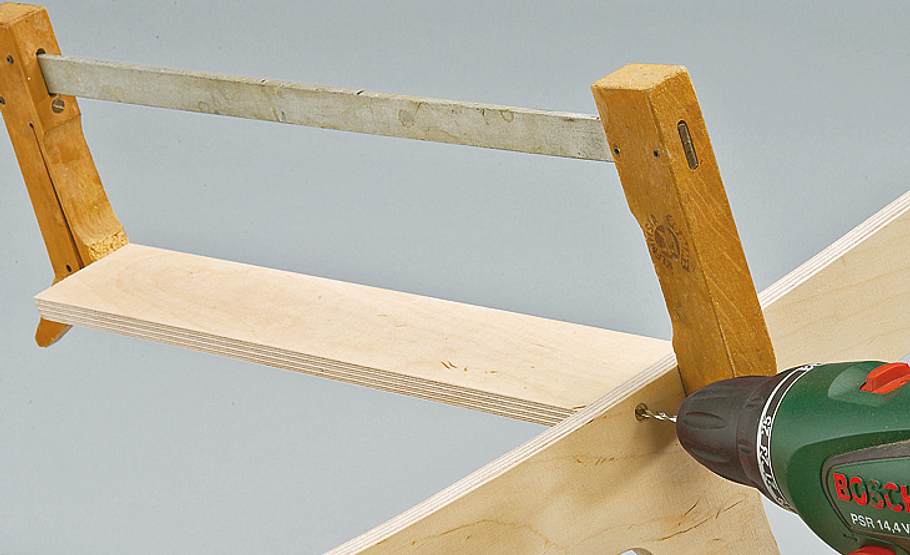

Ein Querbrett auf das Seitenteil spannen und von außen mit Spanplatten-Schrauben fixieren.
Gartengerätewagen: Schritt 10 von 24

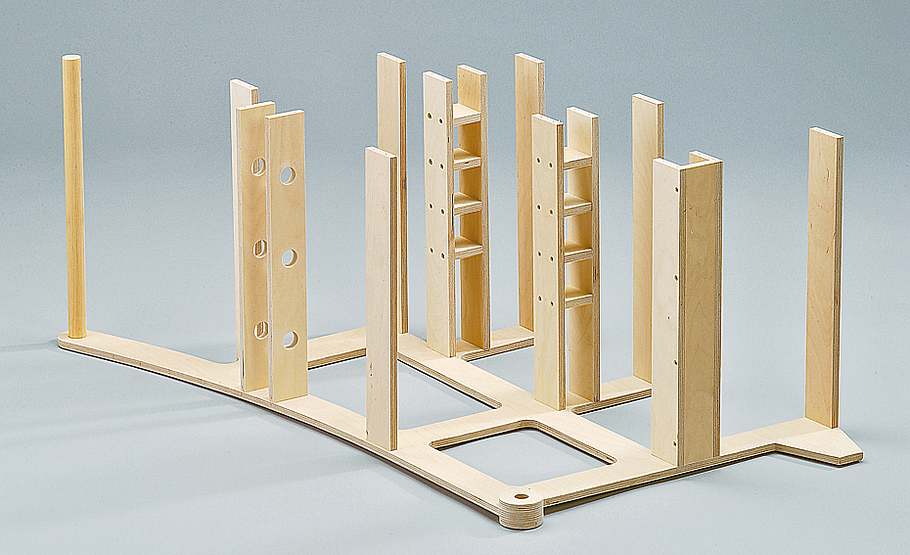

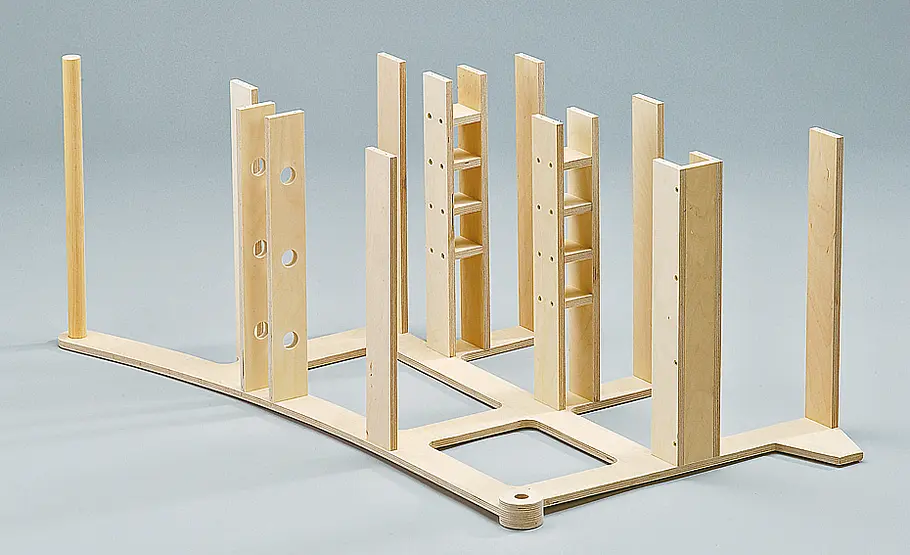

Hier sind die Querbretter, Werkzeughalter und Gefachwände bereits mit einer Seitenwand verschraubt.
Gartengerätewagen: Schritt 11 von 24

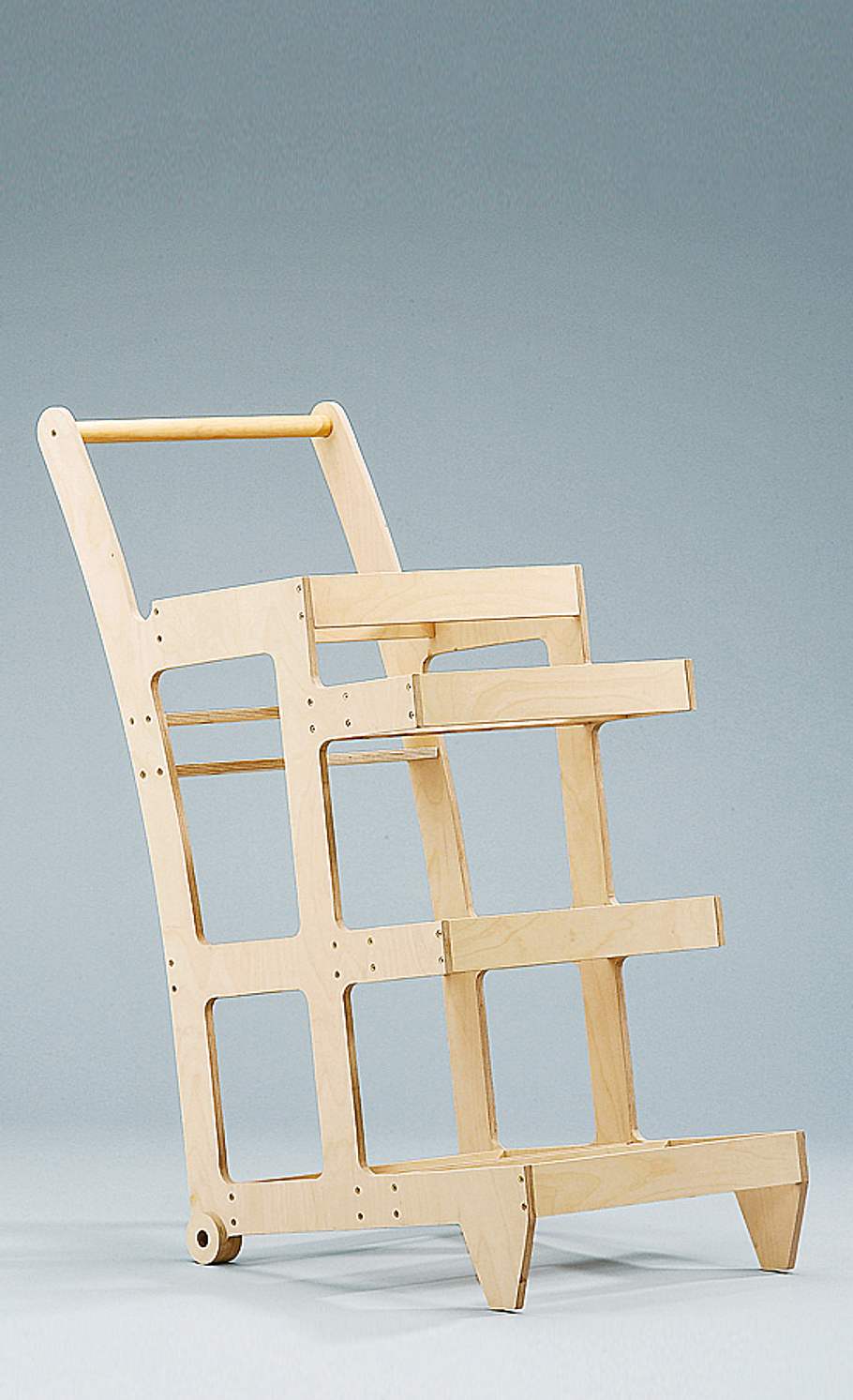

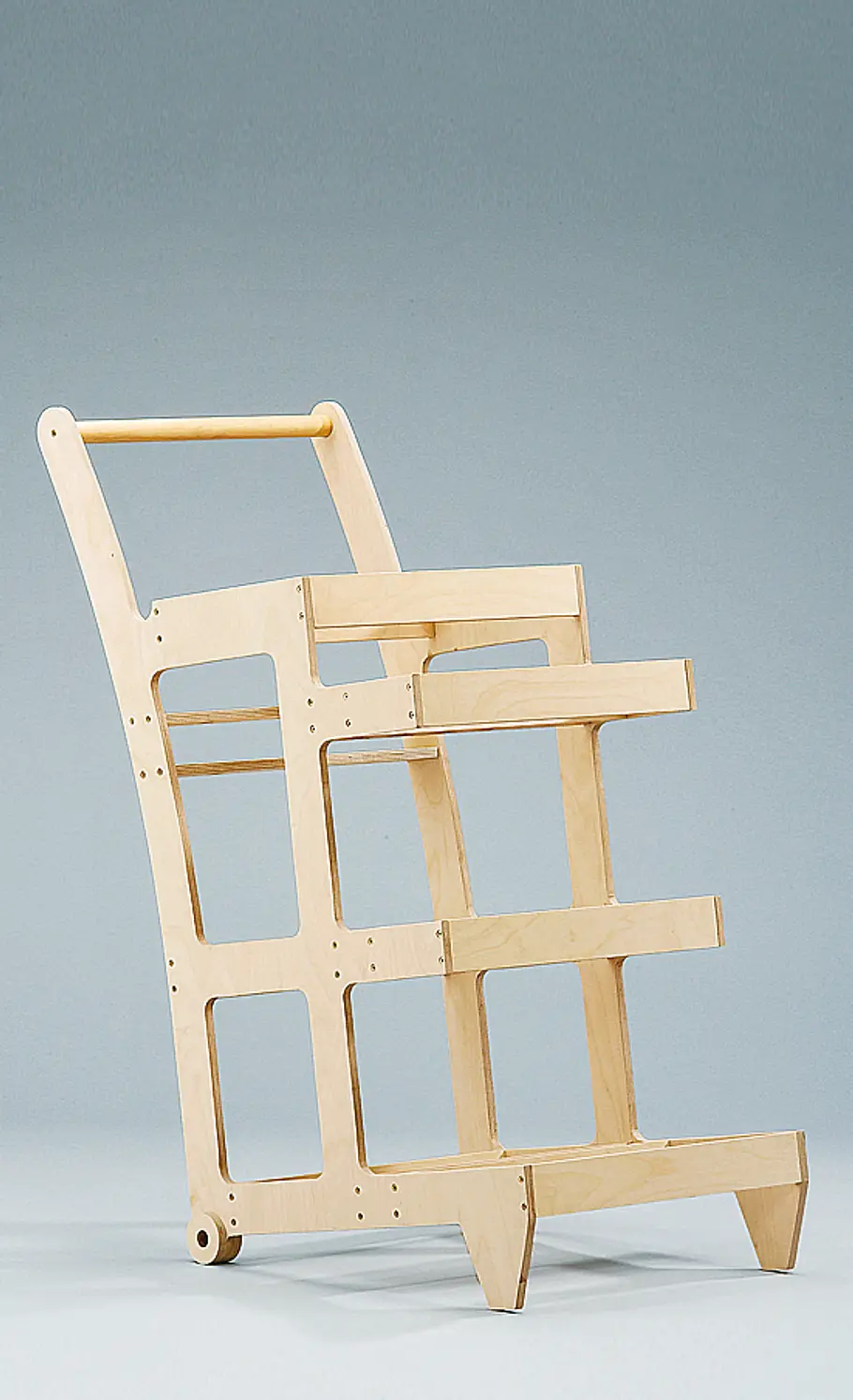

Das zweite Seitenteil fixieren und die vorbereitete Griffstange verschrauben.
Gartengerätewagen: Schritt 12 von 24

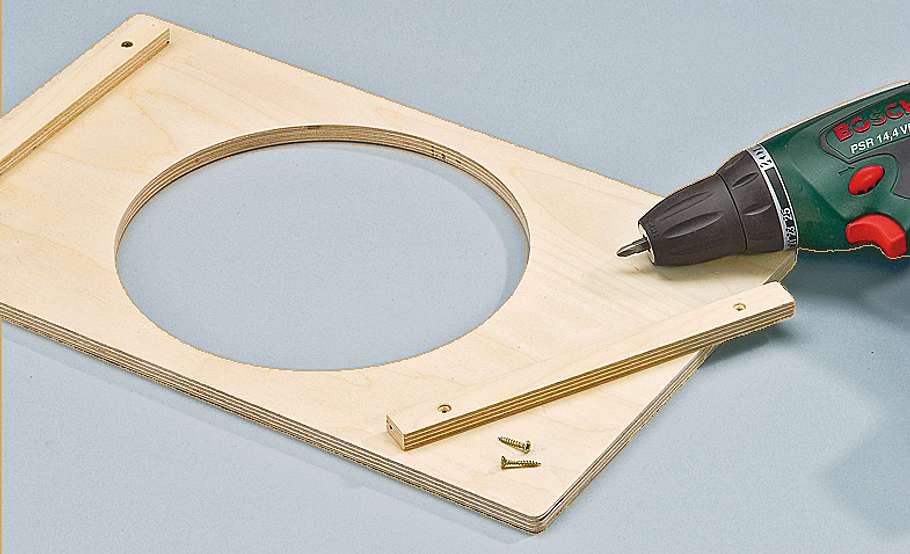

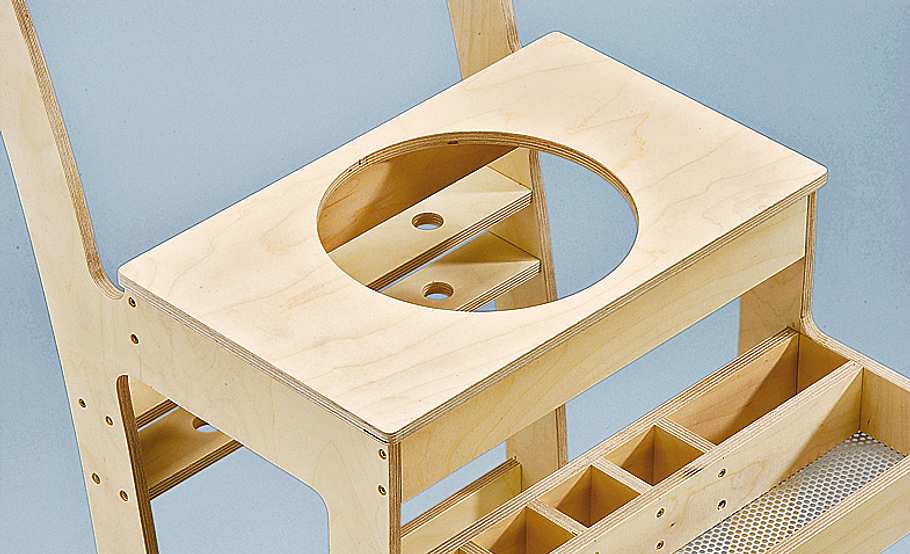

Der Deckel wird mit einer Aussparung für den Abfalleimer versehen.
Gartengerätewagen: Schritt 13 von 24
Fixierleisten sichern ihn gegen Verrutschen. Hier sind die Halterungen für diverses Gartenwerkzeug deutlich zu erkennen.
Gartengerätewagen: Schritt 14 von 24

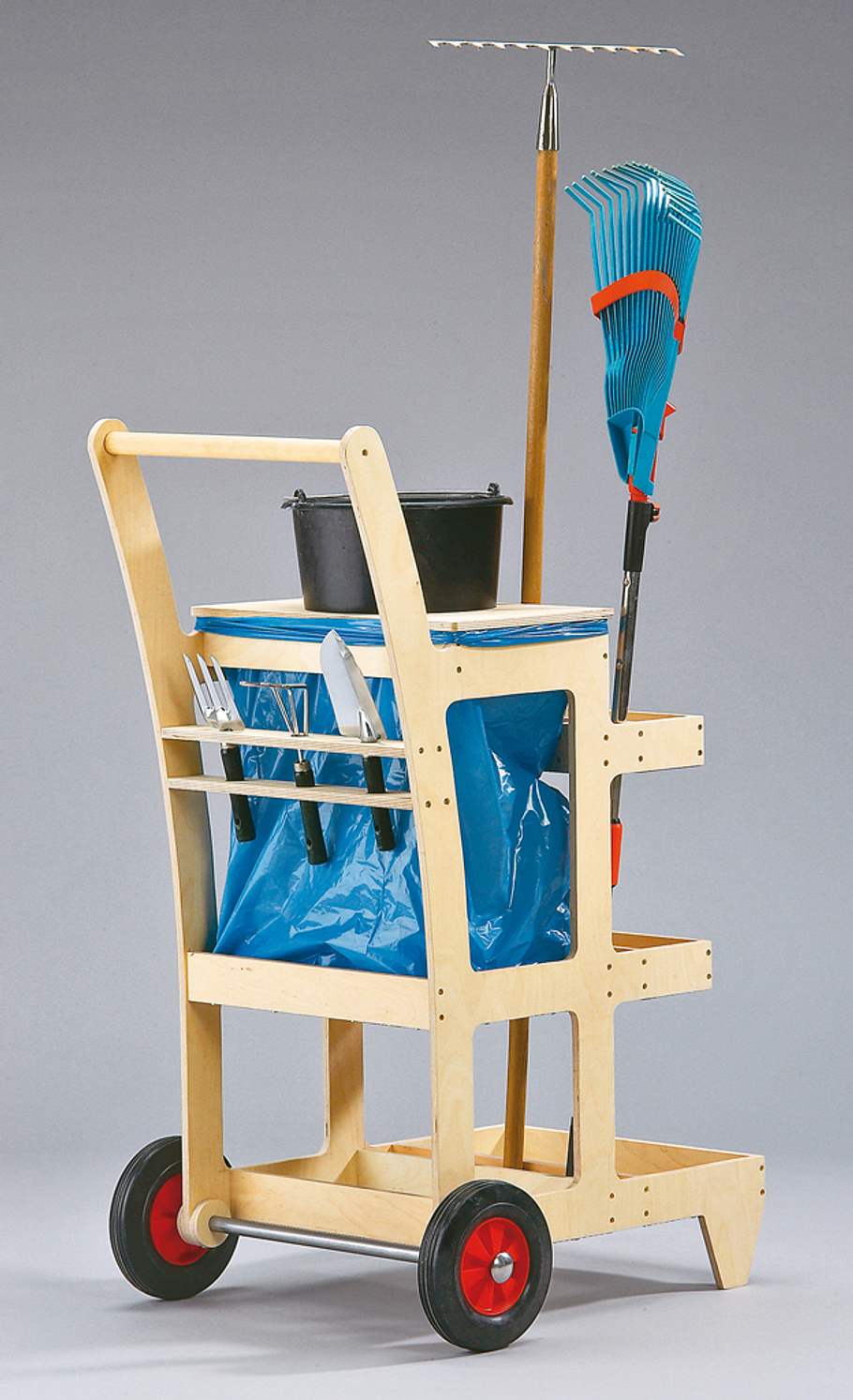

Damit es bei gekipptem Wagen (z. B. am Hang) nicht zu unliebsamem Körperkontakt kommt, finden Geräte mit Stiel vorne Platz.
Gartengerätewagen: Schritt 15 von 24

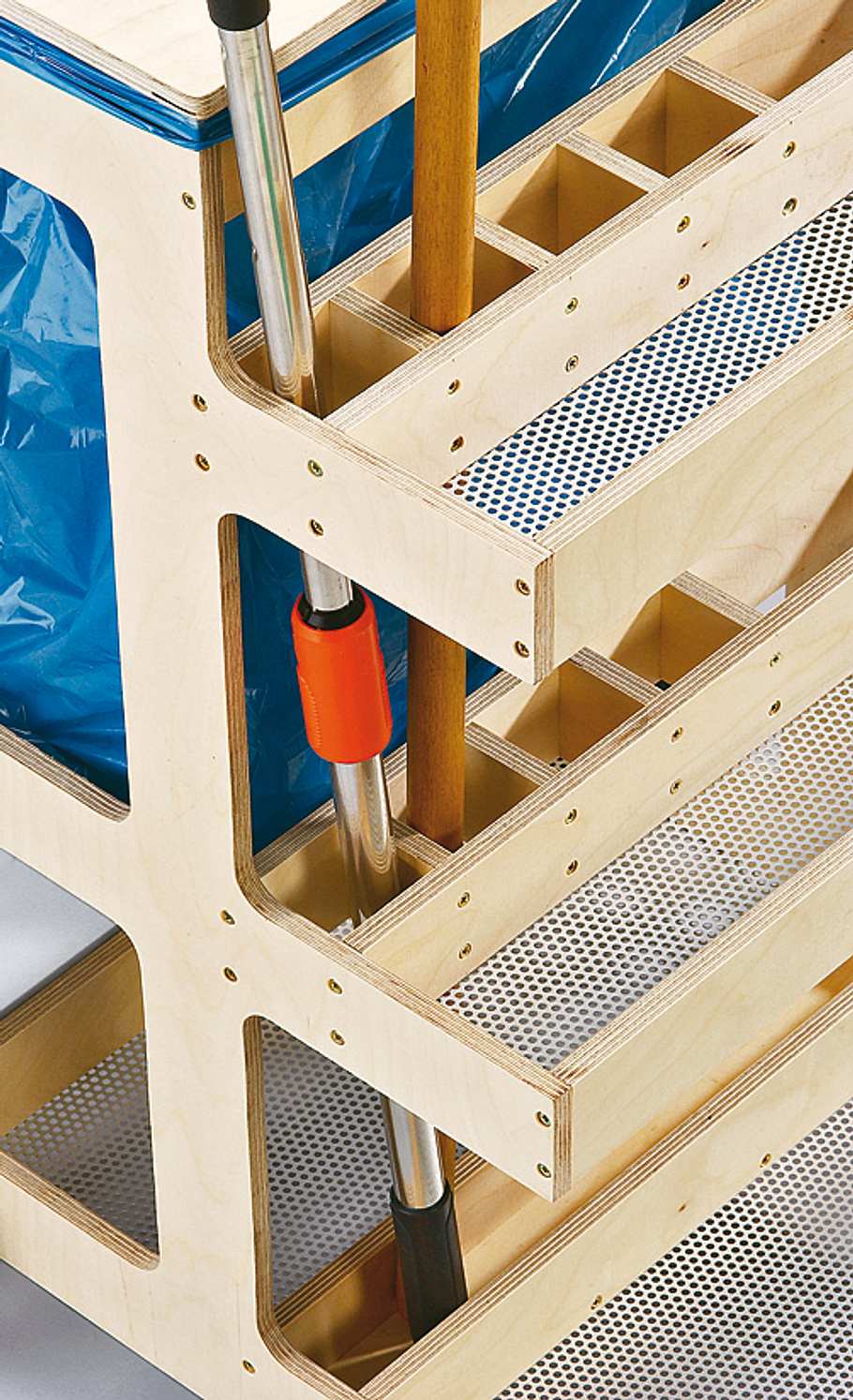

Anstelle von Einlegeböden haben wir Alu-Lochblech verwendet. Es lässt sich leicht sauberhalten.
Damit Staubablagerungen und Schmutz
kaum eine Chance haben, wurden hier statt
Multiplexböden solche aus Alu-Lochblech
verwendet. Lochblech gibt’s in verschiedenen
Größen und Stärken, farbig eloxiert
oder wie hier aus Aluminium. Wer’s ganz
nobel liebt, bekommt es sogar in Edelstahl.
Um eine Verletzungsgefahr auszuschließen,
müssen Sie die Kanten sorgfältig entgraten.
Wird das Lochblech wie hier verschraubt,
empfiehlt es sich, die Schraubenlöcher
vorzubohren und nicht rostende
Schrauben zu verwenden.
Gartengerätewagen: Schritt 16 von 24

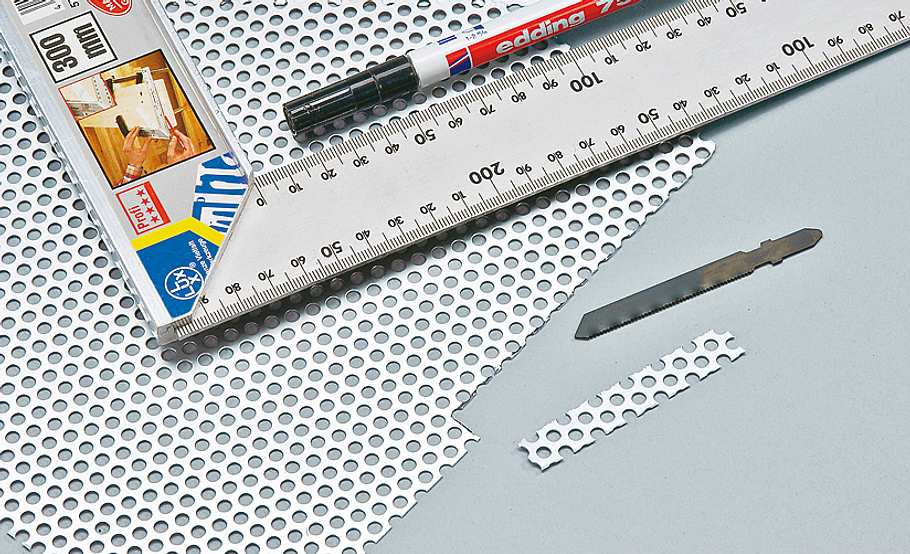

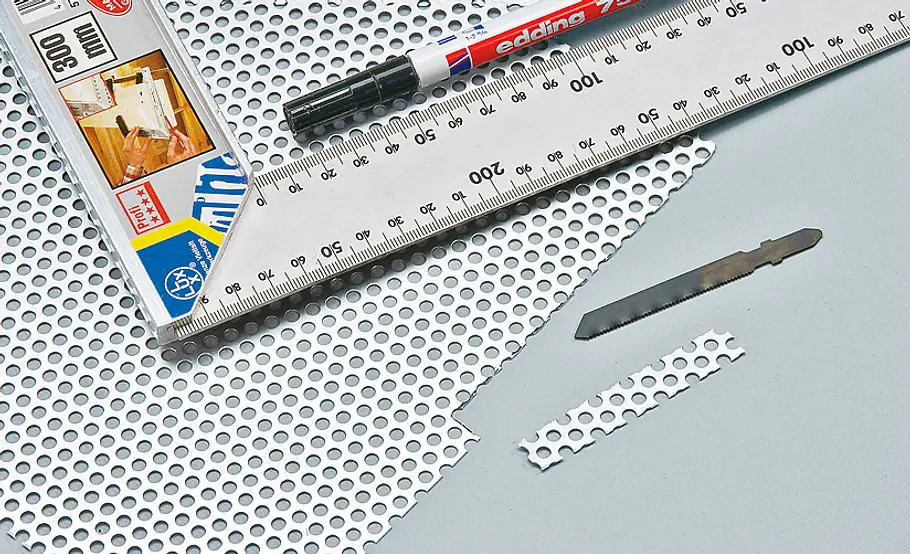

Teile anzeichnen, mit der Stichsäge zuschneiden. Kanten mit Schleifpapier oder einer Feile brechen.
Gartengerätewagen: Schritt 17 von 24

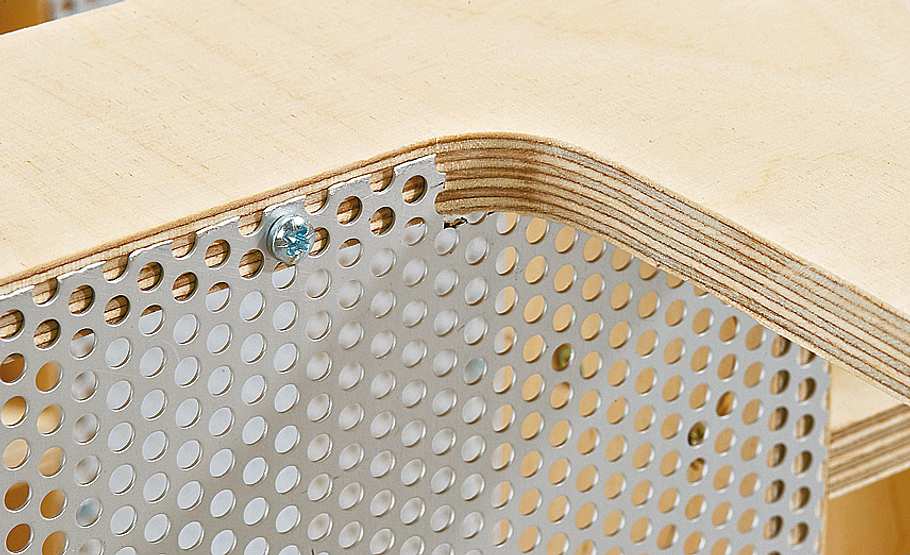

An den Rundungen wird das Lochblech ausgeklinkt und dann verschraubt.
Gartengerätewagen: Schritt 18 von 24

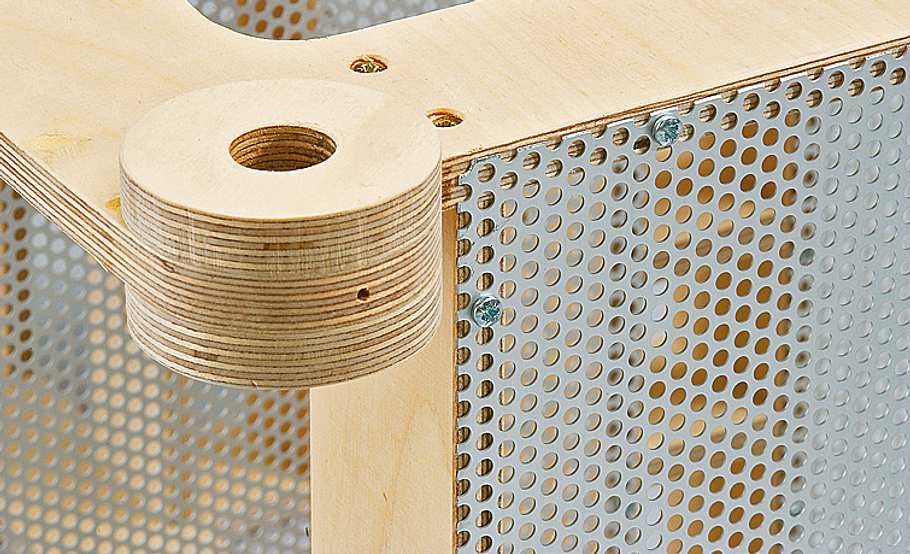

Vorn an den Lagerscheiben ist die Bohrung für die Achse sichtbar.
Gartengerätewagen: Schritt 19 von 24

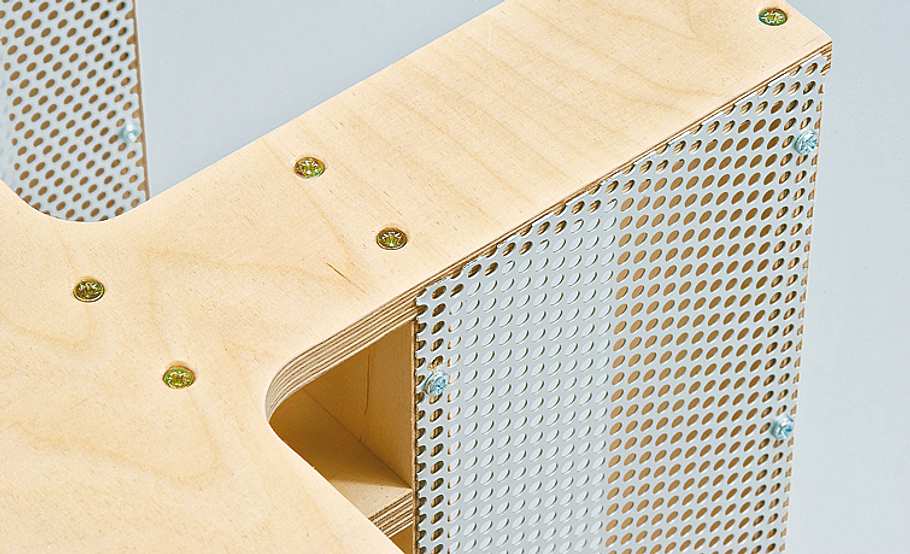

An den geraden Teilen sind keine Ausklinkungen erforderlich, hier wird das Lochblech direkt verschraubt.
Gartengerätewagen: Schritt 20 von 24

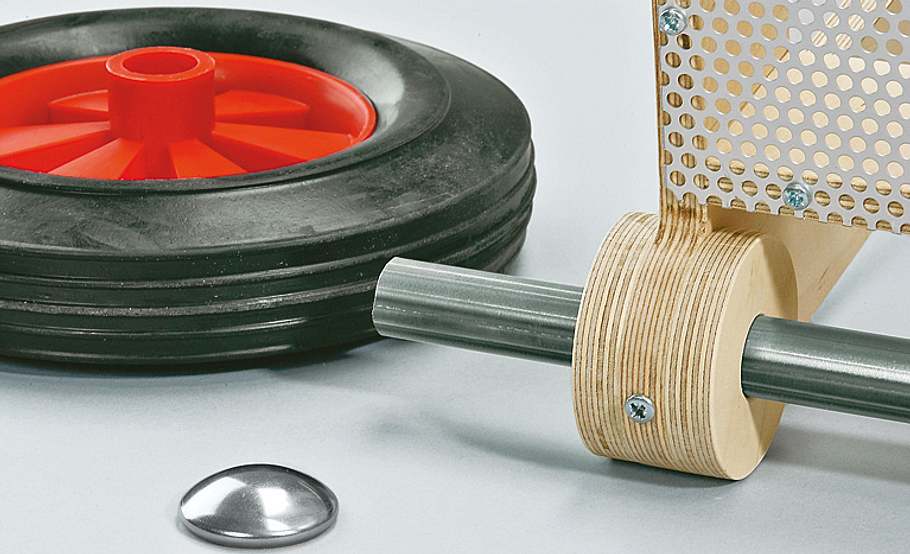

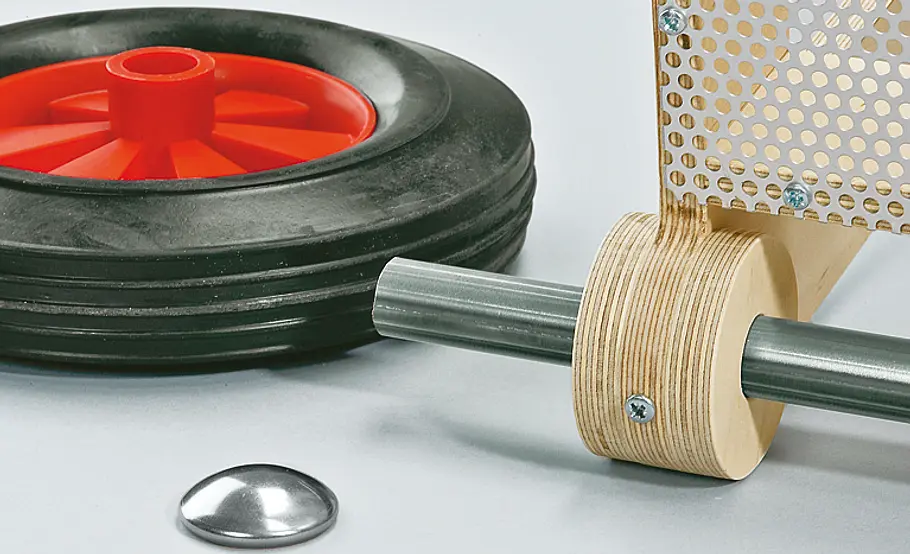

Vollscheibenrad, Achse und Verschlusskappe sowie Lagerscheiben werden am Schluss montiert.
Gartengerätewagen: Schritt 21 von 24

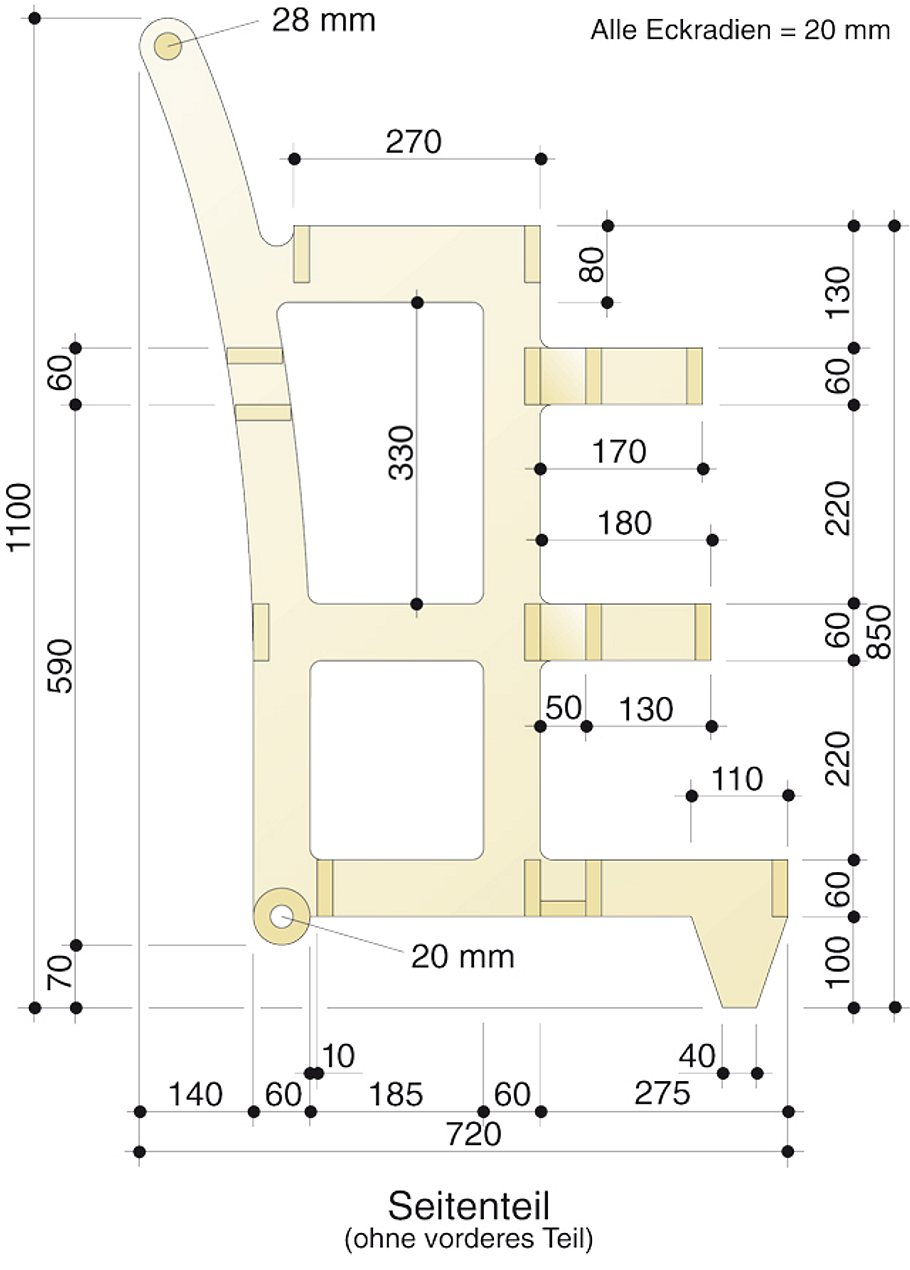

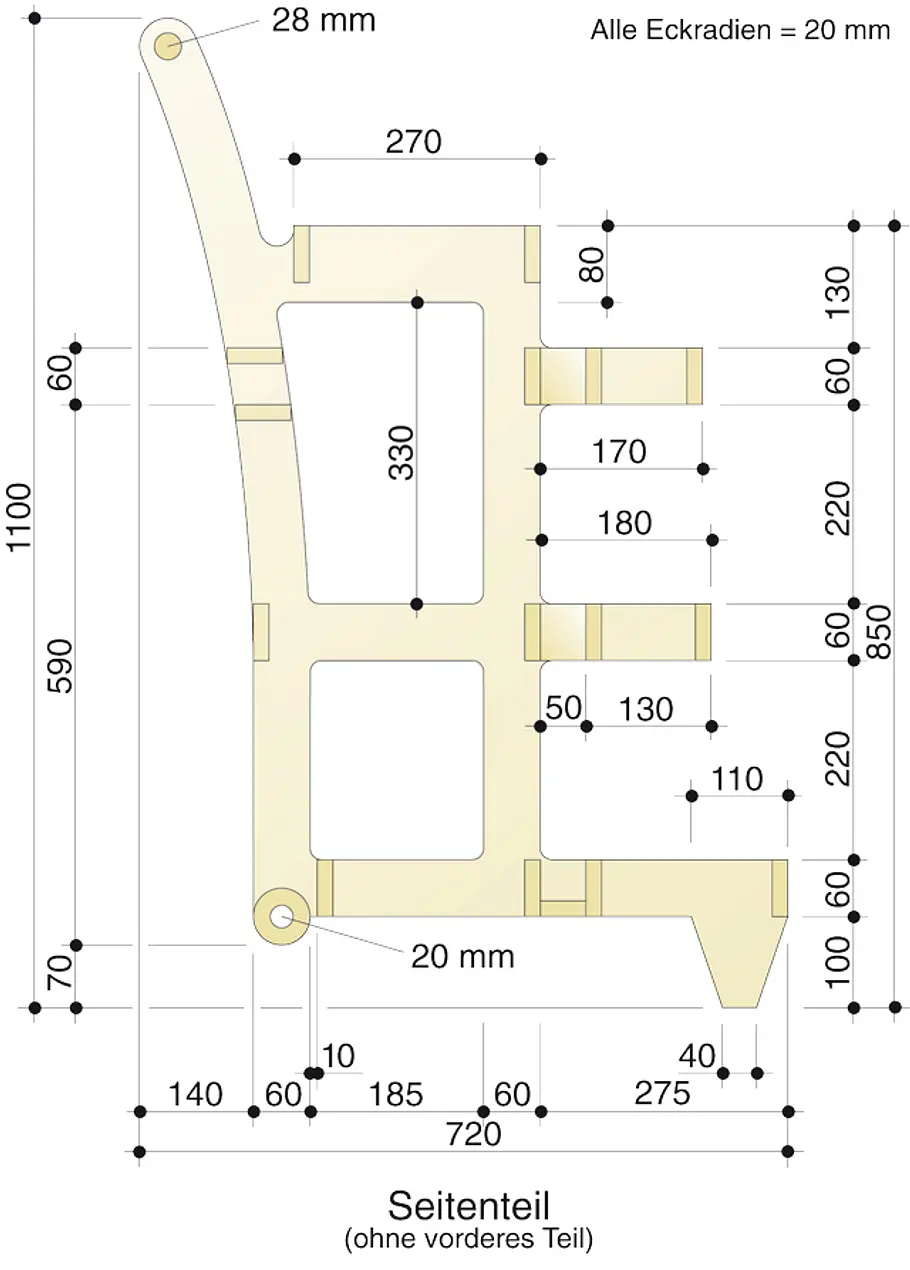

Die Zeichnung enthält alle wichtigen Maße zum Bau des mobilen Gartengeräteständers.
Gartengerätewagen: Schritt 22 von 24

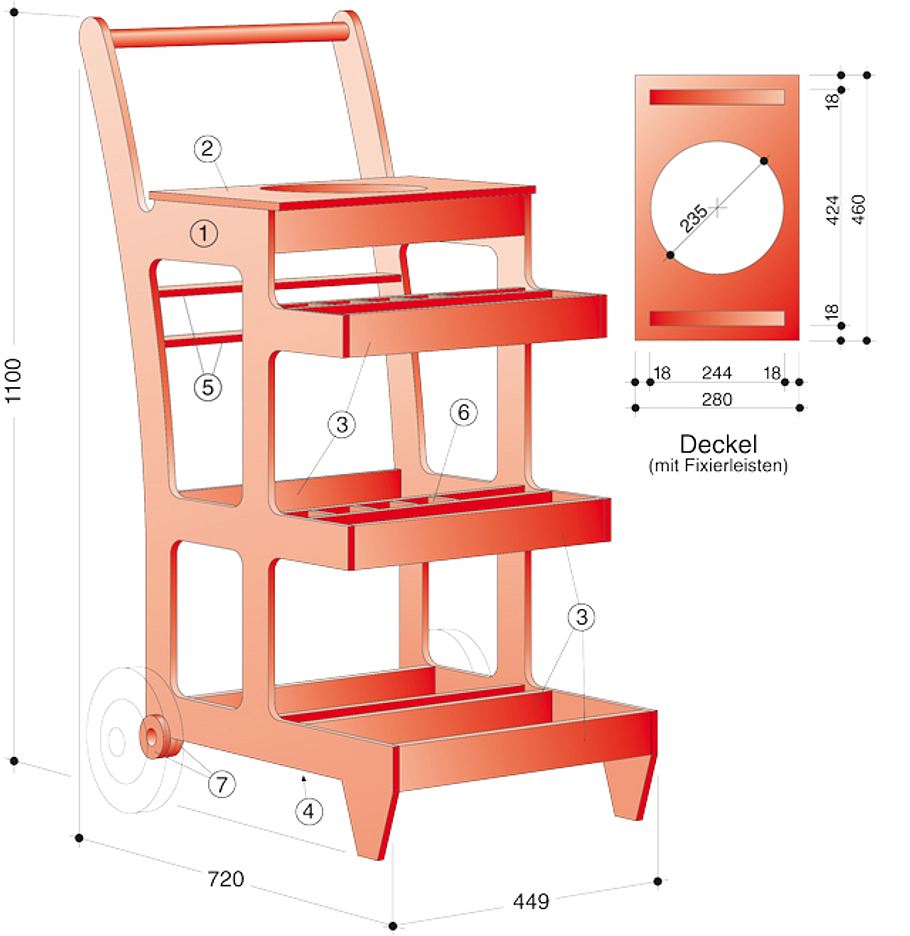

Die Zeichnung enthält alle wichtigen Maße zum Bau des mobilen Gartengeräteständers.
Gartengerätewagen: Schritt 23 von 24

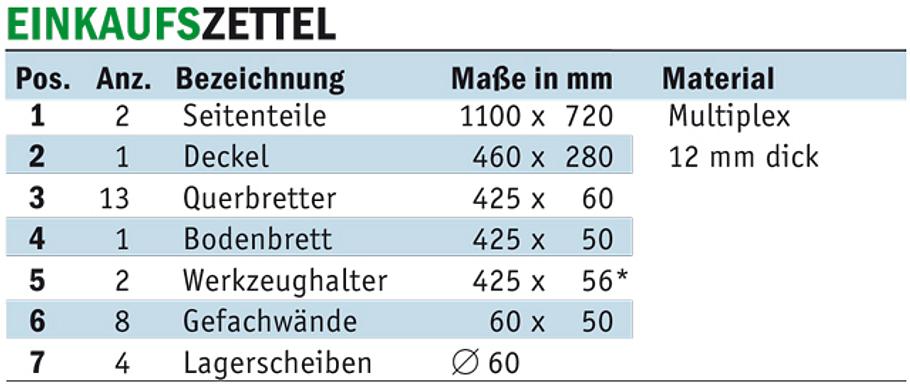

Das erforderliche Material für Ihren Gartencaddy finden Sie in Gartengerätewagen Einkaufszettel.
Gartengerätewagen: Schritt 24 von 24

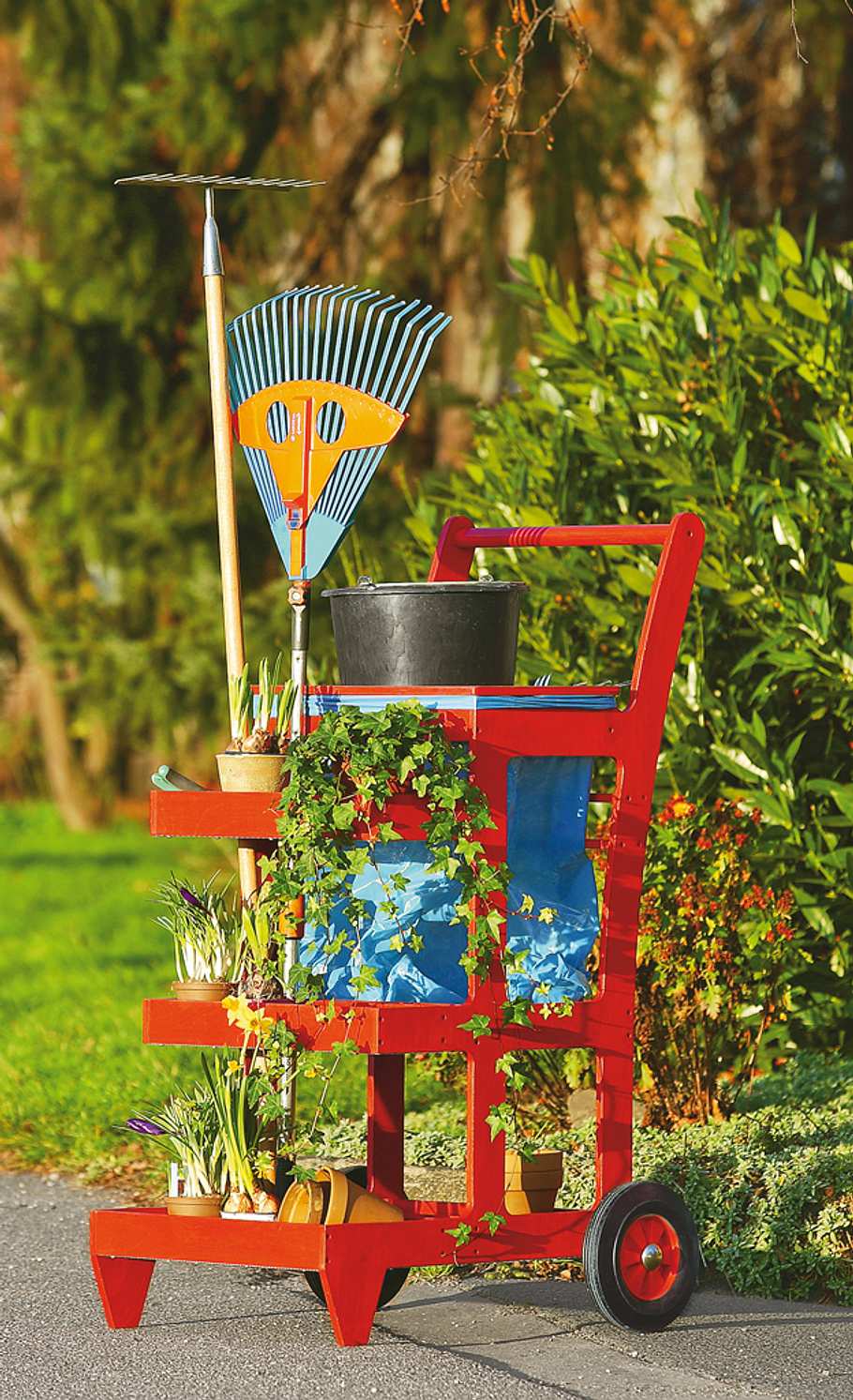

Für ausreichenden Holzschutz sollten Sie den Gartencaddy zunächste grundieren, dann schleifen und zweimal mit wetterfester Holzschutzfarbe lackieren. Soll der Holzton erhalten bleiben, einfach farblose
Holzschutzlasur auftragen.
PRAXISTIPP: Wer will, kann die sichtbaren Schraubenlöcher
vor dem Lackieren sauber verspachteln.
Voll im Einsatz, zwar nicht rund um die Uhr, aber immer dann, wenn es darauf ankommt: Ob es gilt, den Frühling mit größeren Pflanzaktionen einzuläuten, während der Saison Rasen und Rabatten zu pflegen oder im Herbst Berge von Laub zu beseitigen – der Garten-Caddy ist einfach unbezahlbar! Nicht jedoch, was seinen Materialwert betrifft. Denn für sage und schreibe 100 Euro können Sie den praktischen Gartengerätewagen nachbauen.
Gartengerätewagen mit praktischen Details
Aus 12 mm dickem Multiplex ist der gesamte Korpus gefertigt, die Böden aus Alu-Lochblech. Auf zwei stabilen Vollscheibenrädern lässt sich der Gartengeräteständer zum Einsatzort bewegen. Dabei wird der Gartengerätewagen wie eine Schubkarre leicht nach hinten gekippt. Damit man sich dann nicht etwa an den langen Stielgeräten verletzt, finden diese im vorderen Teil des Garten-Caddys ihren Platz.
Im Deckel des Gefährts findet ein Abfalleimer seinen Platz, außerdem ein Müllsack für Laub und andere Gartenabfälle. Mit einem Gesamtgewicht von 11,6 Kilogramm lässt sich der Transporter auch von Gärtnerinnen und ihren kleinen Helfern mühelos bewegen.
