Dreibein selber bauen
Drei Beine stehen immer. Während vierbeinige Einrichtungsgegenstände wackeln können, steht diese Dreibein-Leuchte auch auf unebenen Böden absolut fest. Wir zeigen, wie Sie das Dreibein aus Holz selber bauen.
Dreibein selber bauen

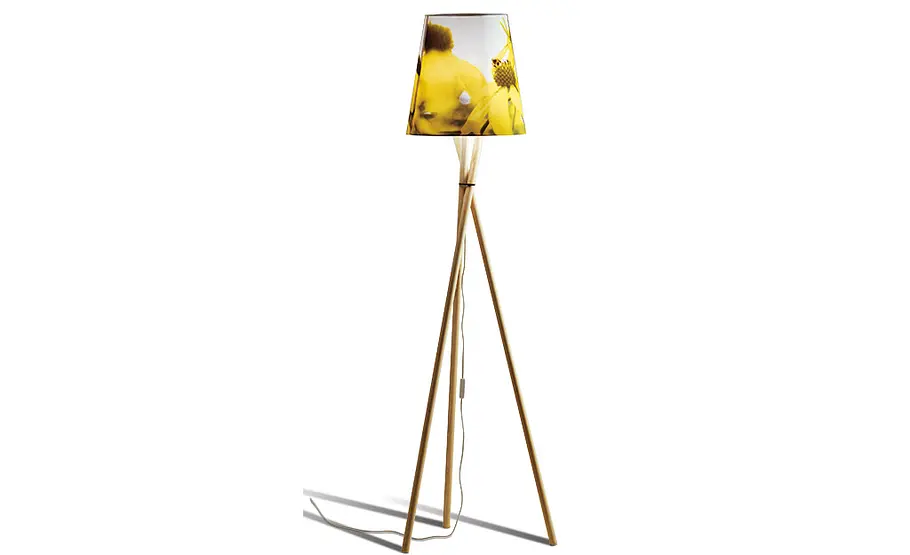

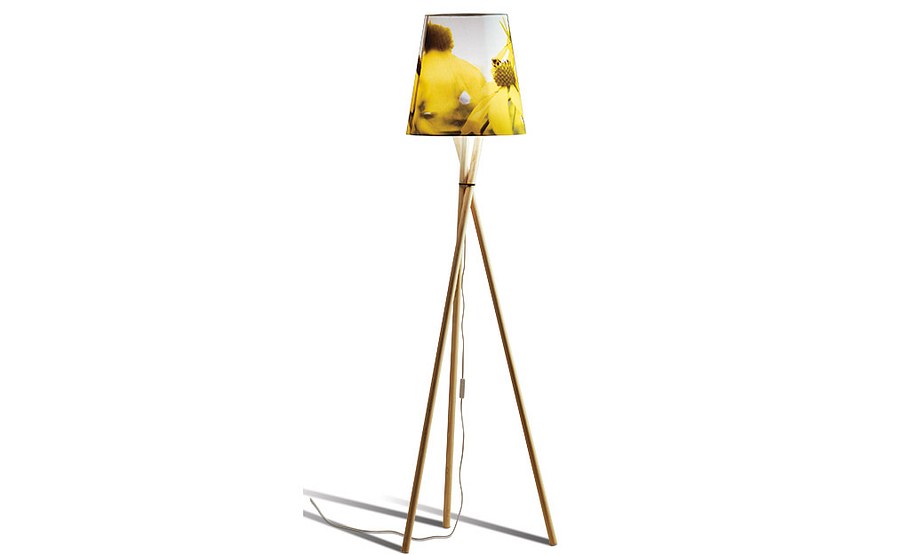

Dank drei Beinen steht die Leuchte wie eine Eins!
Dreibein selber bauen

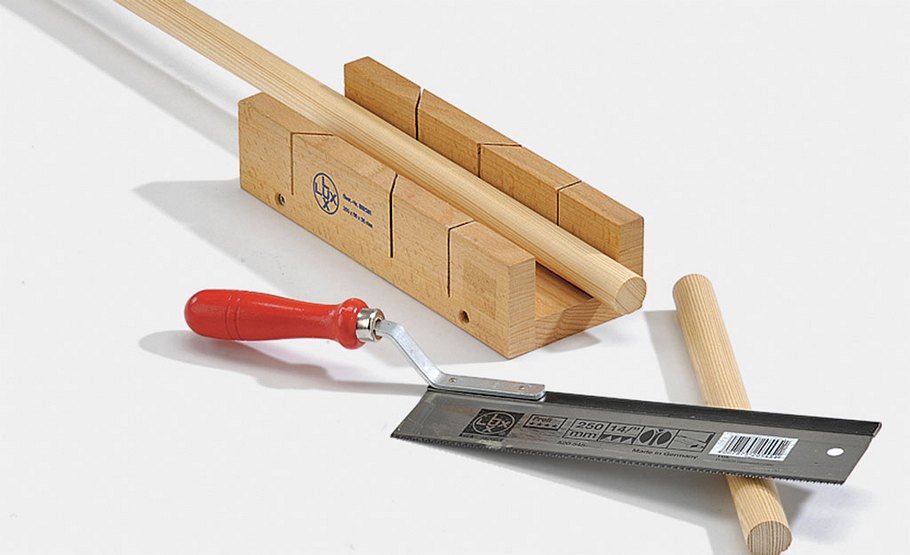

Längen Sie drei Rundstäbe aus astreiner Kiefer in einer Sägelade auf 130 cm ab.
Dreibein selber bauen

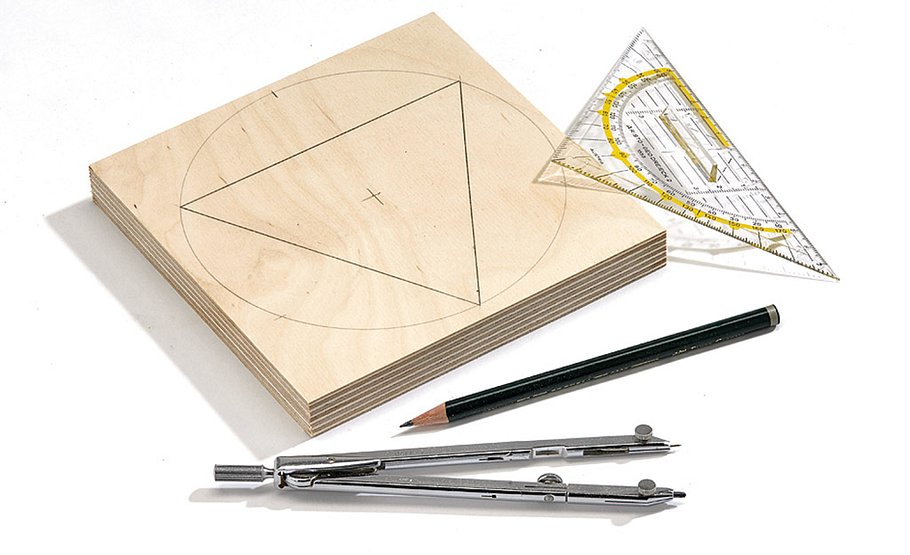

Die Montageplatte auf Birkensperrholz zeichnen ...
Dreibein selber bauen

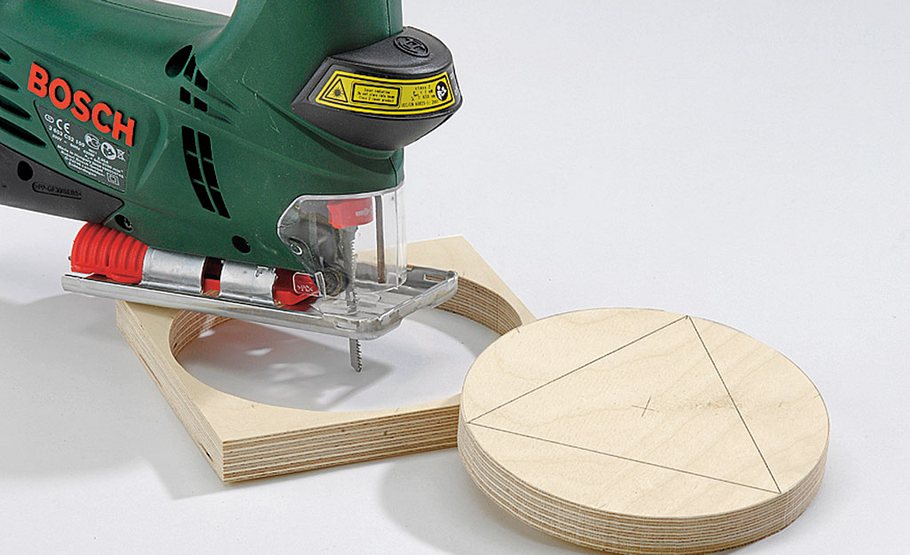

... und mit der Stichsäge (feines Kurvensägeblatt, Pendelhub-Funktion ausgeschaltet) sorgfältig ausschneiden.
Dreibein selber bauen

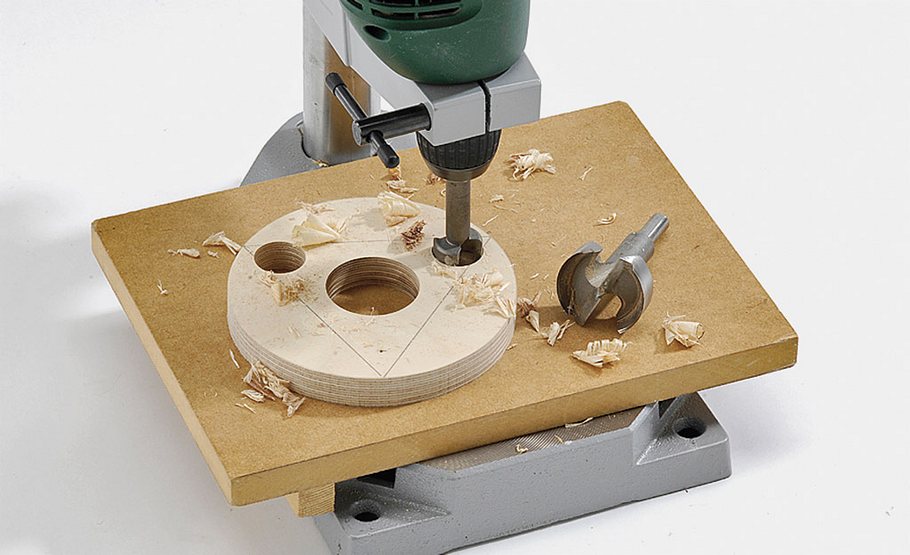

Bohren Sie die drei Löcher für die Rundstäbe sowie die Fassungsaufnahme mit Forstnerbohrern – für letztere können Sie alternativ eine Lochsäge verwenden.
Dreibein selber bauen

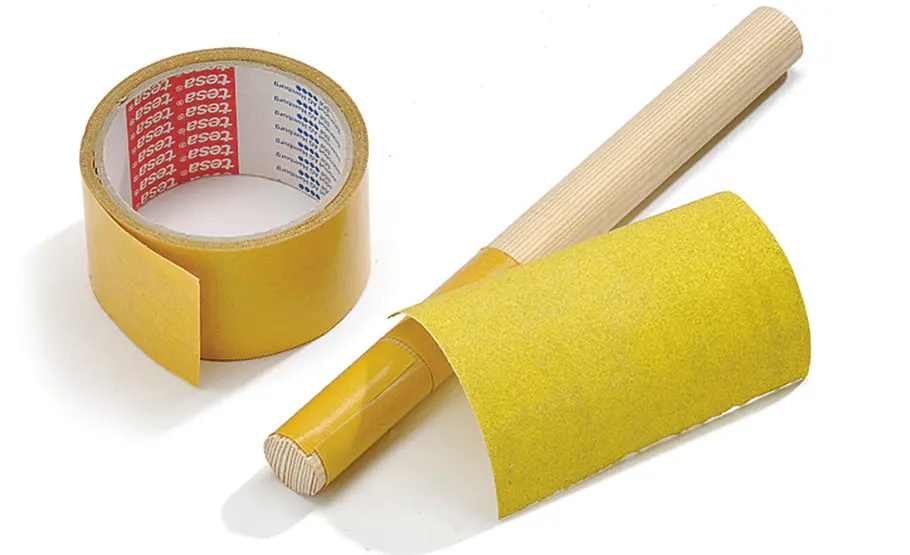

Befestigen Sie 80er Schleifpapier mit Doppelklebeband auf einem Reststück Rundstab.
Dreibein selber bauen

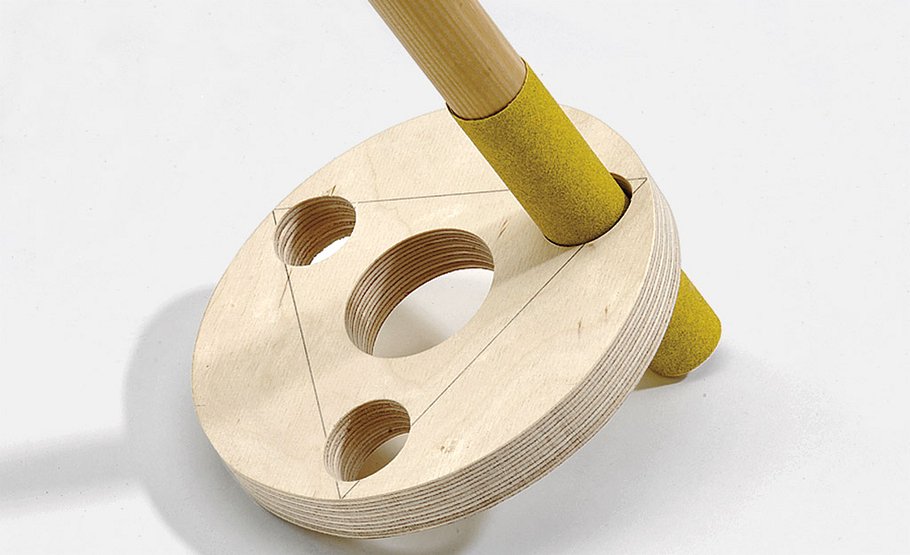

Mit Schleifpapier müssen Sie die Bohrungen für die Beine schräg aufschleifen.
Dreibein selber bauen

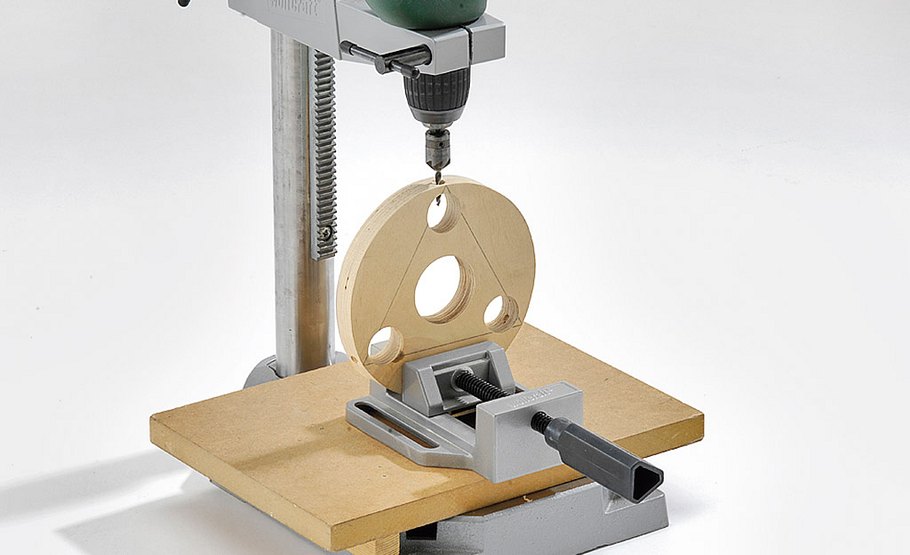

Bohren Sie für die Verschraubung drei Senklöcher in den Rand der Montageplatte.
Dreibein selber bauen

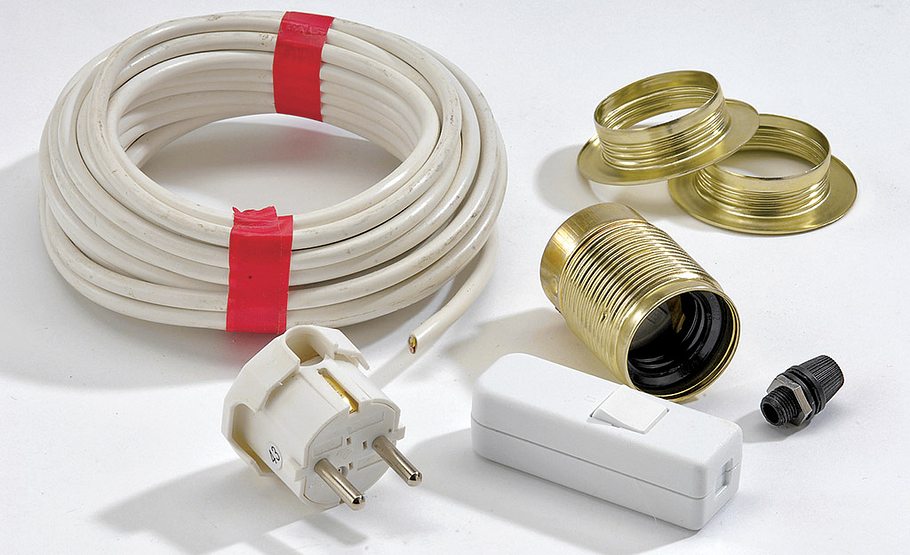

Achtung Strom: Elektroinstallation nur durchführen, wenn Sie sich Ihrer Sache sicher sind! Wir haben folgende Produkte von Conrad- Electronic verwendet: Kunststoff-Schlauch- Leitung H03VV-F; 3x0,75 (Artikel-Nr.: 608300- 62; 0,91 Euro/Meter) Schutzkontaktstecker weiß, (Artikel-Nr.: 627607-62; 1,19/Stück) Schnur-Zwischenschalter (Artikel-Nr.: 702315-62; 4,20 Euro) Messing-Schraubringe E27, (Artikel-Nr.: 620306-62; 1,49 Euro/ Paar) Metallfassung E 27 mit Außengewinde (Artikel-Nr.: 620302-62; 1,95 Euro) Kabelverschraubung mit M10er Gewinde (Artikel-Nr.: 527190-62; 0,55 Euro).
Dreibein selber bauen
Vor der Montage erfolgt die Elektroinstallation. Hierzu Kabelverschraubung in die Fassung eindrehen und Leitung einführen.
Dreibein selber bauen

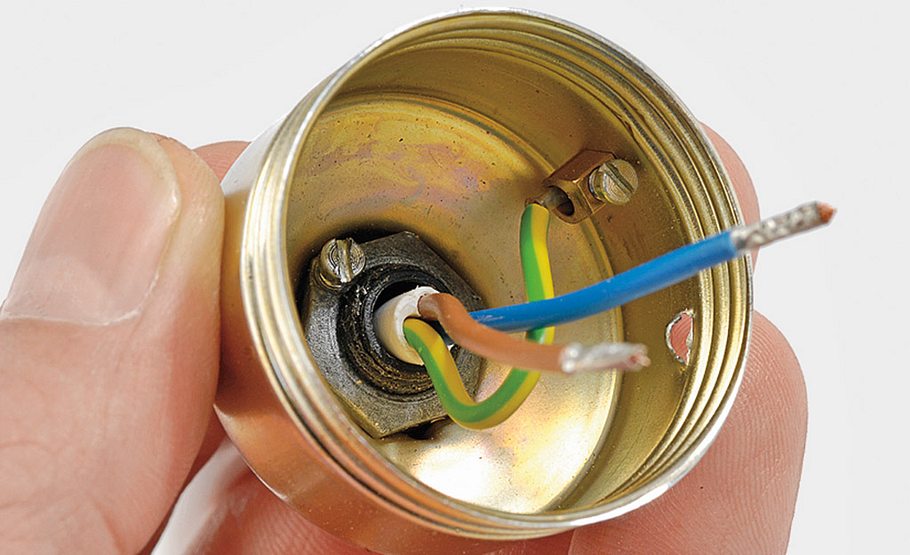

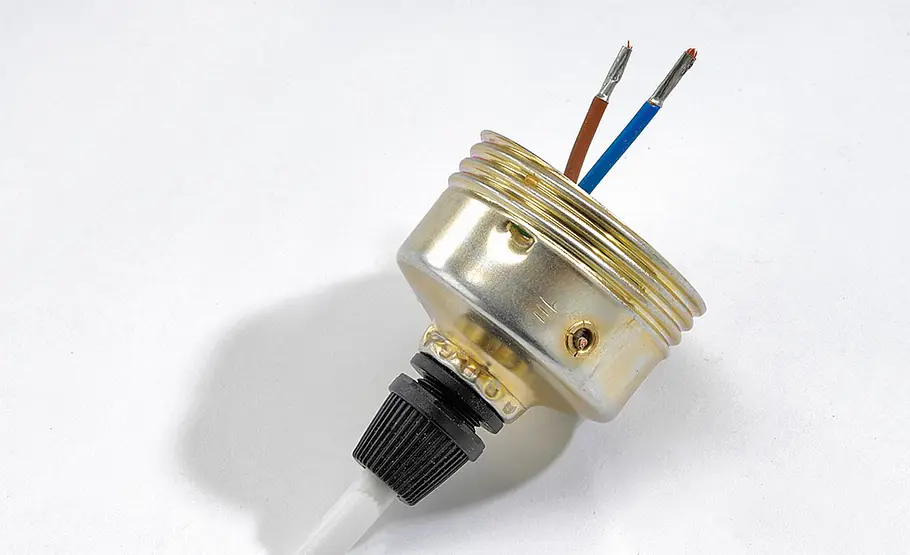

Aderendhülsen auf abisolierte Aderenden quetschen, Schutzleiter an die Fassung schrauben und Kabelverschraubung ...
Dreibein selber bauen

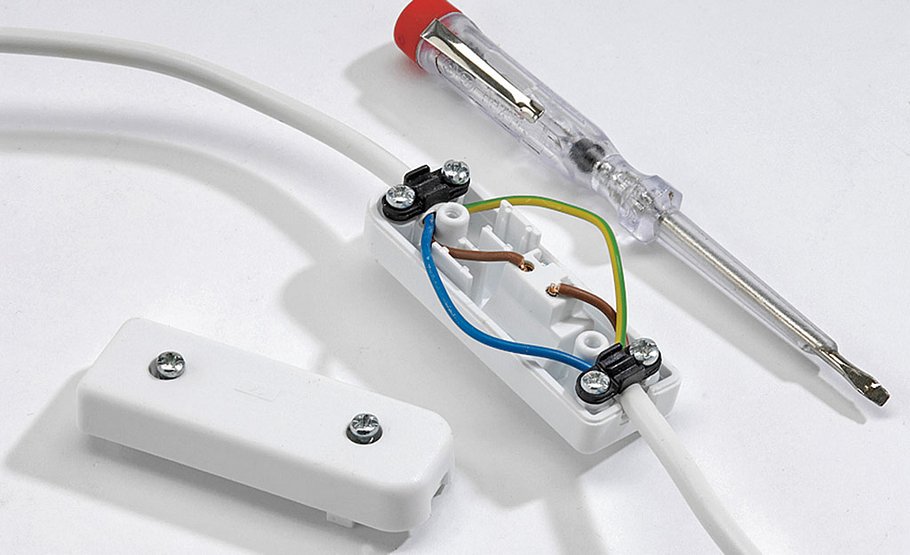

... mit Sicherungsschraube arretieren. Schnurzwischenschalter installieren, dabei nur die Phase trennen. Auch hier Aderendhülsen verwenden.
Dreibein selber bauen

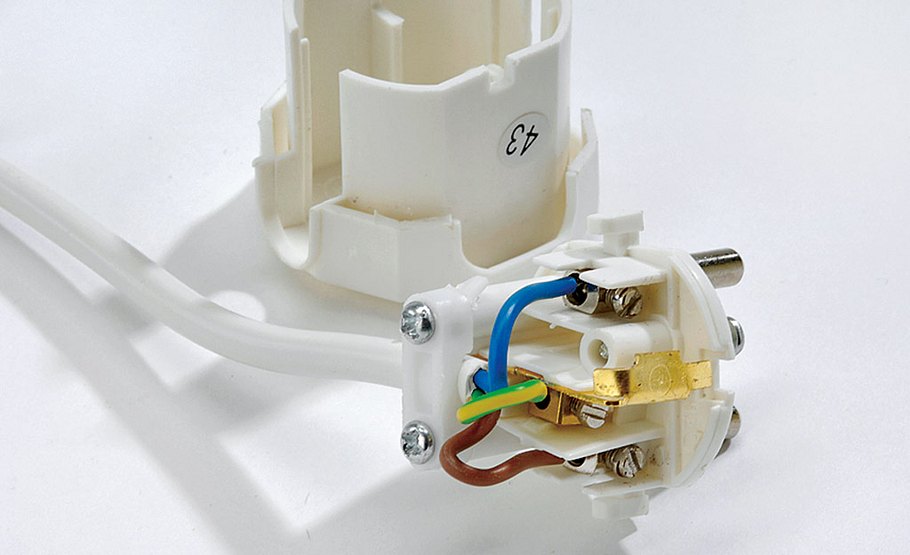

Schutzkontaktschalter (mit Aderhülsen) anschließen und alle Zugentlastungen festziehen.
Dreibein selber bauen

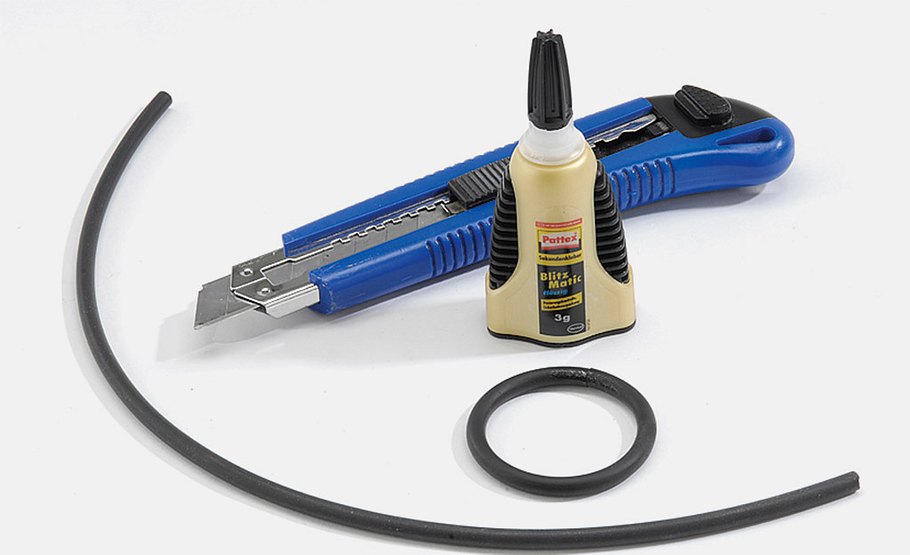

O-Ring aus 5-mm-Ringschnur konfektionieren. Dafür ein ca. 15 cm langes Stück mit dem Messer rechtwinklig abschneiden ...
Dreibein selber bauen

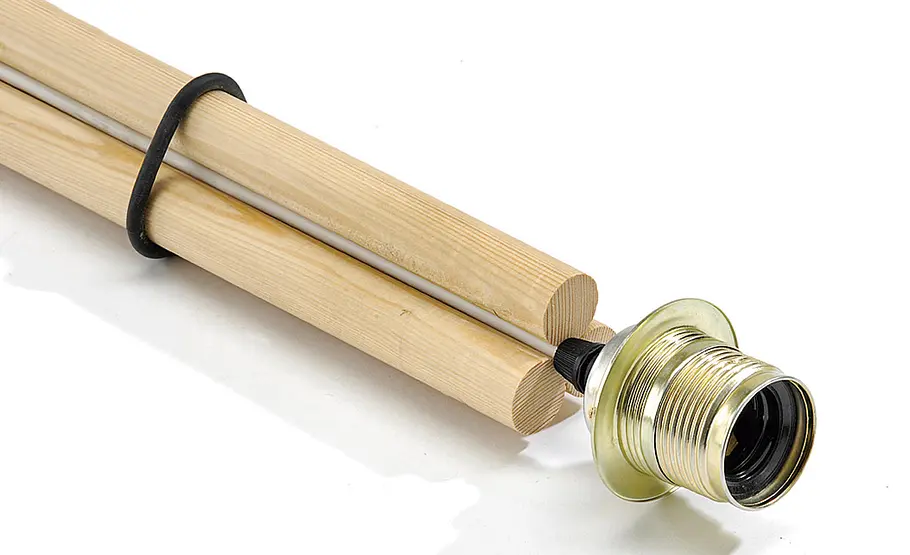

... und mit Sekundenkleber verbinden, dann Rundstäbe, Fassung und Leitung wie abgebildet mit O-Ring zusammenhalten.
Dreibein selber bauen
Die Rundstäbe durch die Montageplatte führen und oben rund 2 cm herausstehen lassen.
Dreibein selber bauen

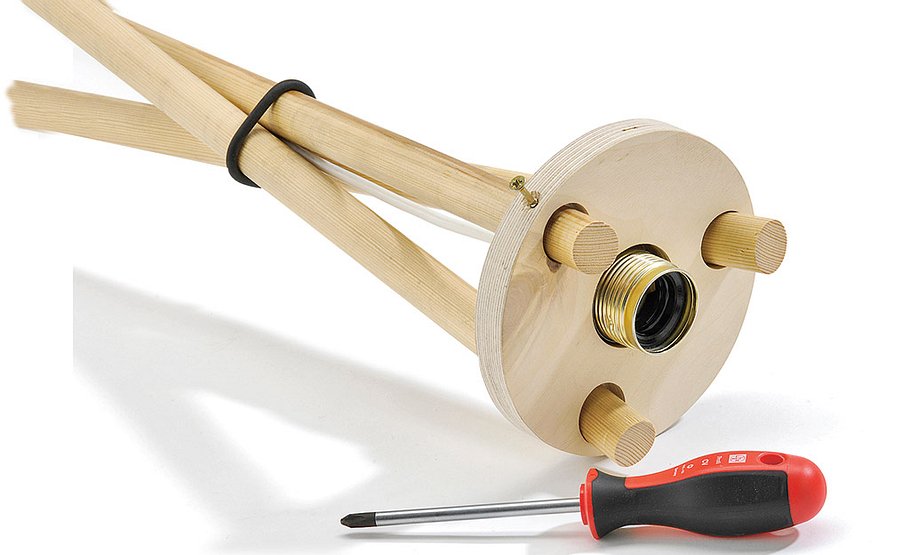

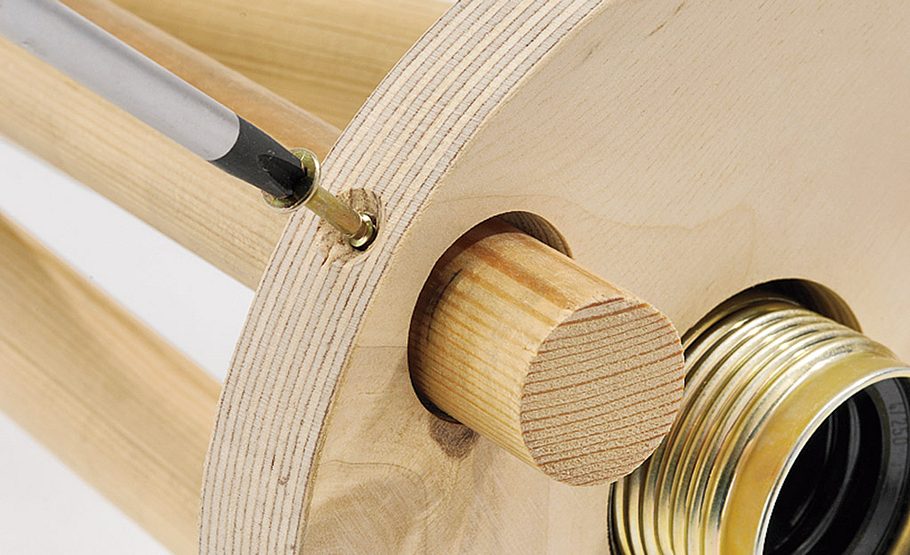

Sind die Stäbe und der O-Ring richtig ausgerichtet (gerader Stand) fixieren Sie das Untergestell mit Spanplattenschrauben.
Dreibein selber bauen

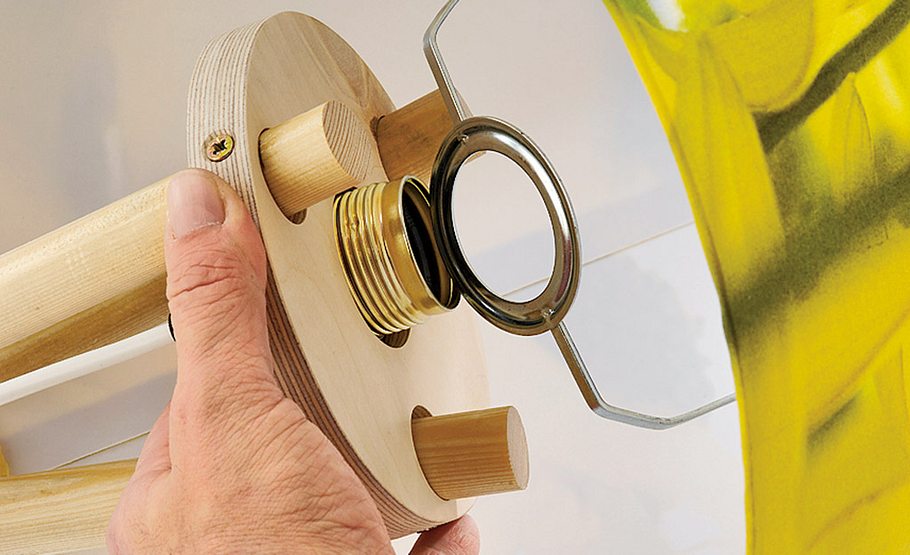

Anschließend den Lampenschirm mit Halterung für E27-Fassungen auf die Montageplatte stellen und mit dem ...
Dreibein selber bauen

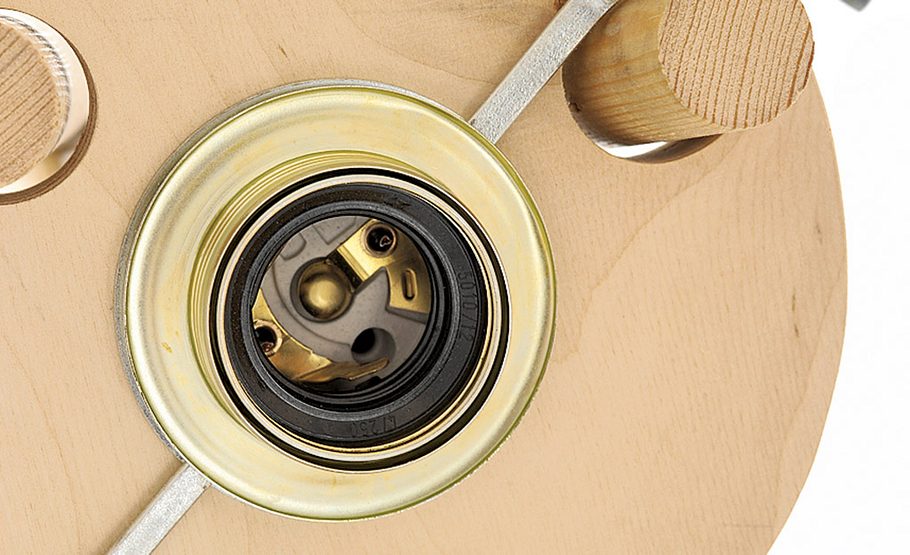

... zweiten Schraubring befestigen. Die rohen Holzteile ölen oder lackieren.
Dreibein selber bauen

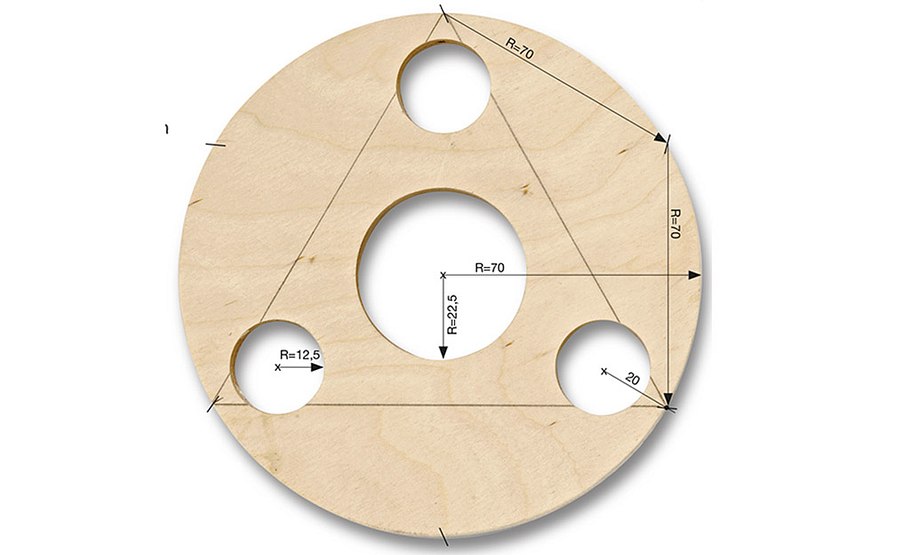

Konstruktionshilfe: Schlagen Sie mit dem Zirkel einen Kreis mit 70-mm-Radius. Zirkel nun in einem beliebigen Punkt auf dem Umfang einstechen und erneut den Radius markieren. Den Zirkel wiederholt dort ansetzen, wo der Zirkelstrich den Umfang kreuzt. Nach dem sechsten Mal sind Sie wieder am Ausgangspunkt angekommen. Jede zweite Markierung mit einer Linie verbinden – so entsteht ein gleichseitiges Dreieck.
Dreibein selber bauen

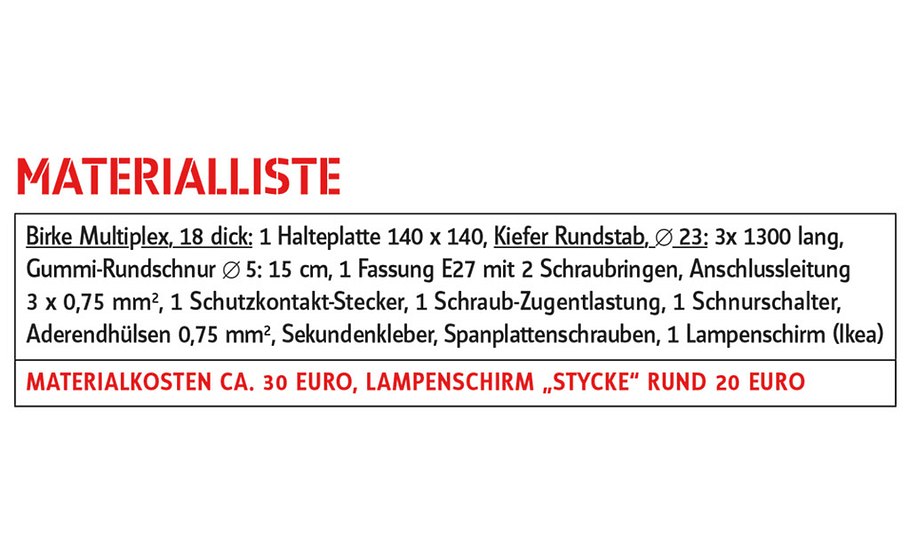

Die Materialkosten liegen ohne Lampenschirm bei 30 Euro.
Der Nachbau der Stehleuchte, die Sie mit unterschiedlichen Lampenschirmen kombinieren können, gelingt schnell und einfach. Zudem ist die Lampe mit gerade mal 50 Euro ein echtes Schnäppchen – dafür müssen Sie das Dreibein selber bauen! Wir haben bei diesem Modell auch die Elektroinstallation selbst vorgenommen. Sollten Sie sich das nicht zutrauen, wenden Sie sich an einen Fachmann.
Dreibein-Leuchte bauen
Checkliste Werkzeug
(Ständer-) Bohrmaschine
Aderendhülsenzange
Cuttermesser
Forstnerbohrer
Gehrungslade
Schraubendreher
Senker
Stichsäge
Die drei Beine der Leuchte bestehen aus drei 130 cm langen Rundstäben. Darüberhinaus benötigen Sie noch die Montageplatte. Schneiden Sie diese rund aus und fügen Sie die drei Löchter für die Rundstäbe ein sowie die Fassungsaufnahme in der Mitte. Die anschließende Elektroinstallation – wie in der Galerie beschrieben – sollten Sie nur durchführen, wenn Sie sich dies zutrauen. Ansonsten wenden Sie sich an einen Fachmann.
Fotos: Pavel Strnad, Anne Stefanie Schade, Claudio Kalex
