Deckenlampe anschließen
Eine Deckenlampe anschließen, das hat wohl jeder Heimwerker schon einmal gemacht. Schließlich müssen bei jedem Umzug einige Lampen ab- und wieder anmontiert werden. Daher lohnt es sich, wenn man ein paar Grundagen zum Lampe anschließen beherrscht.
Deckenlampe anschließen

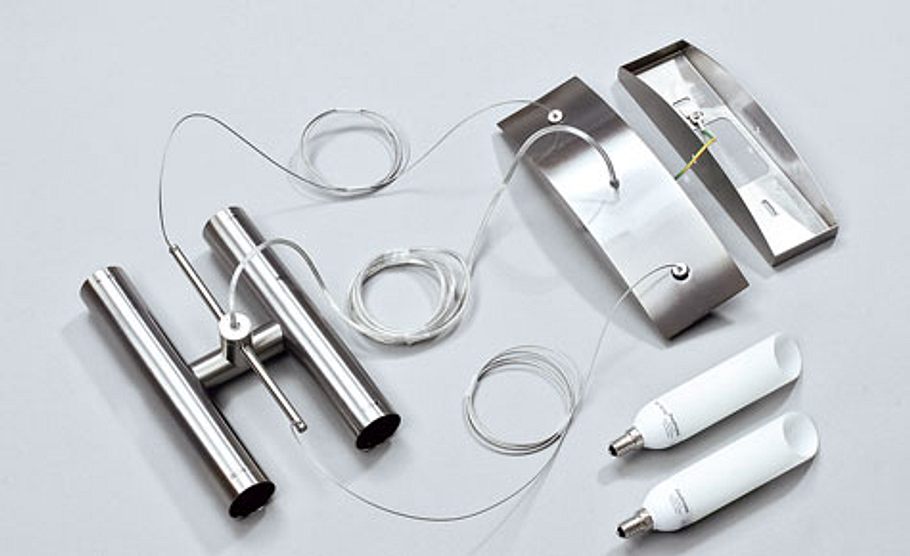

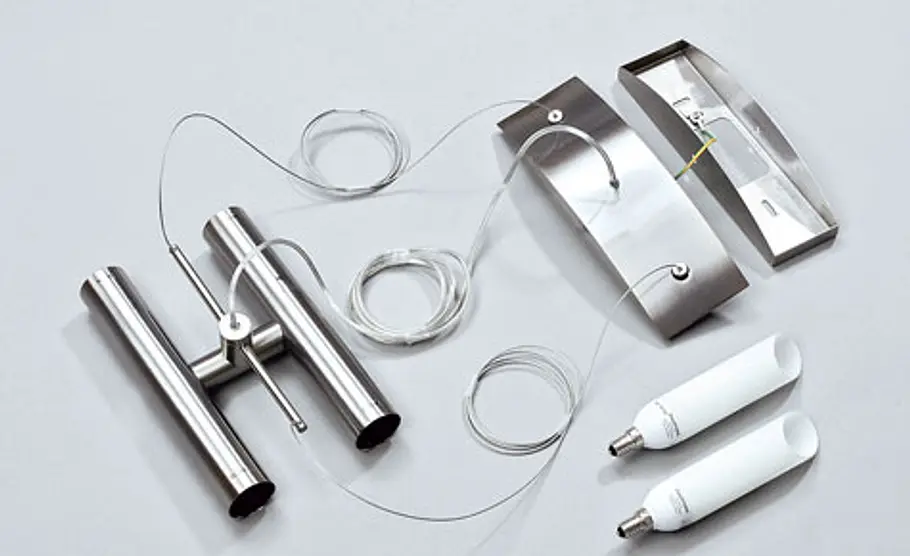

Schritt 1: Erläuterung zur Leuchte
(links) Anschlusskasten: Bei unserer Beispielleuchte wird dieser unter der Decke verschraubt, er verdeckt die elektrischen Verbindungen. (Mitte) Anschlussleitung: Sie sorgt für die elektrische Verbindung zu den Leuchtmitteln. Zwei zusätzliche Halteseile übernehmen die Tragfunktion. (rechts oben) Leuchtgehäuse: Hier werden die Lampen mit Strom versorgt, gleichzeitig müssen dekorative und haltende Funktionen vereint werden. (rechts unten) Leuchtmittel: Sie bestimmen die Helligkeit und den Stromverbrauch.

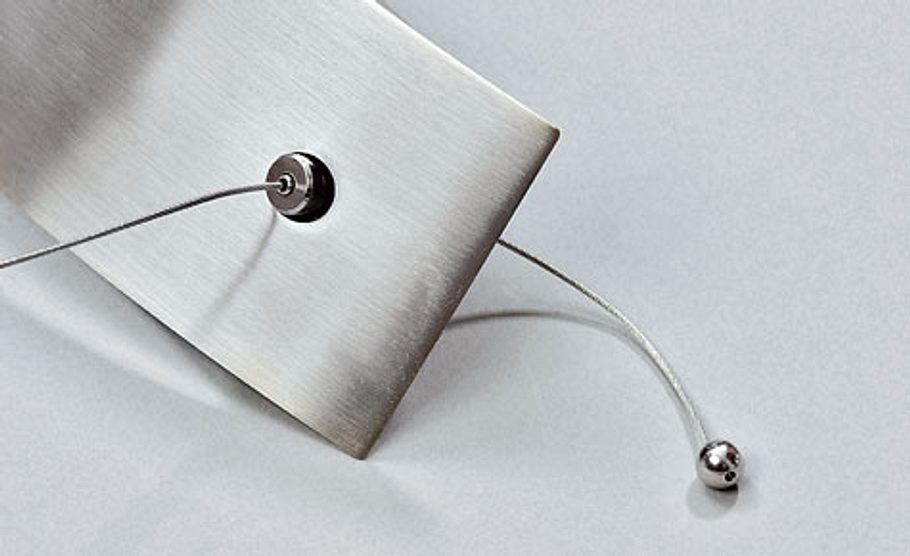

Schritt 2: Mit Zugseilen justieren
Unsere Leuchte kann mit selbstsichernden Zugseilen justiert werden

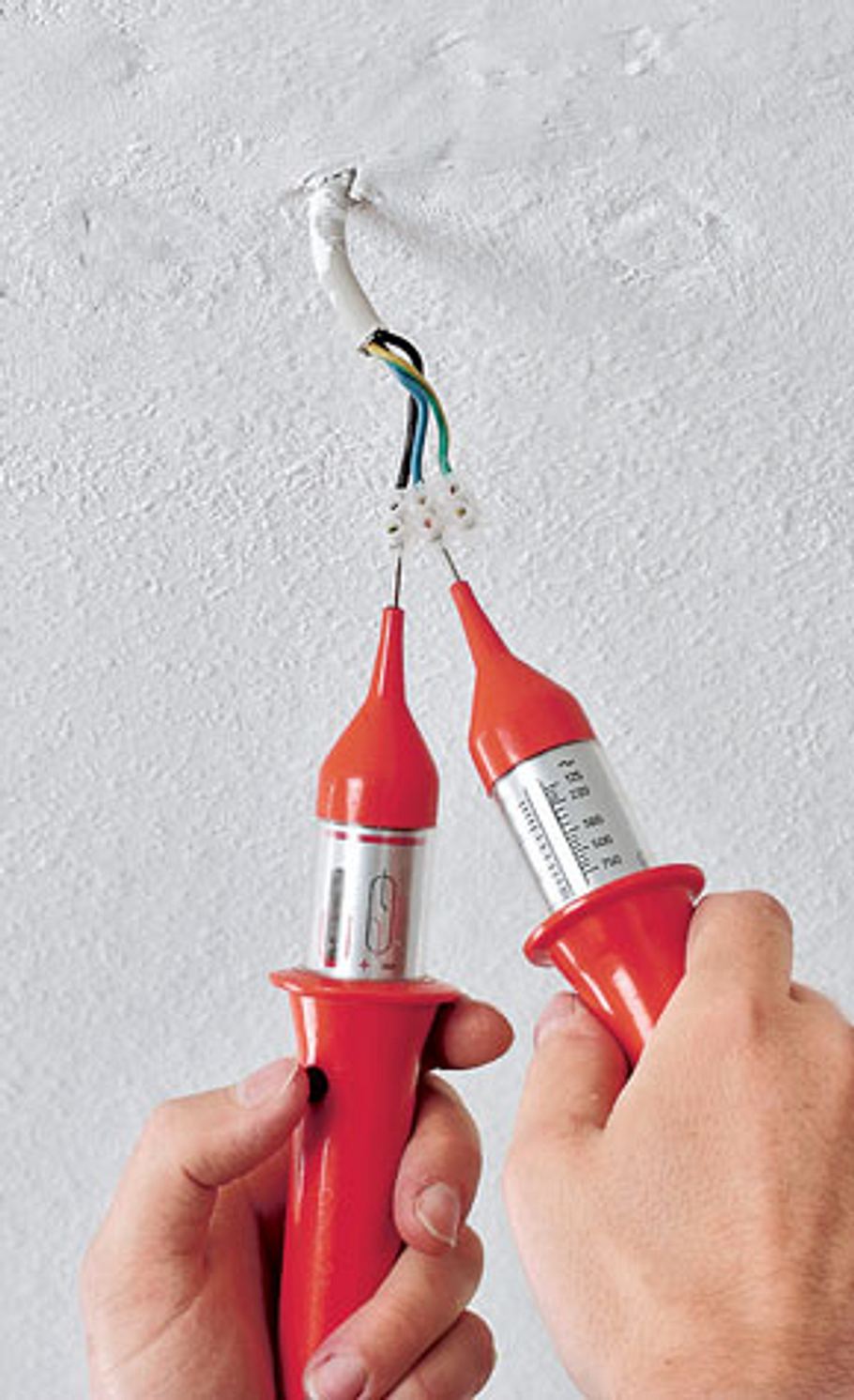

Schritt 3: Arbeitssicherheit
Zuerst unbedingt Sicherung abschalten und auf Spannungsfreiheit prüfen

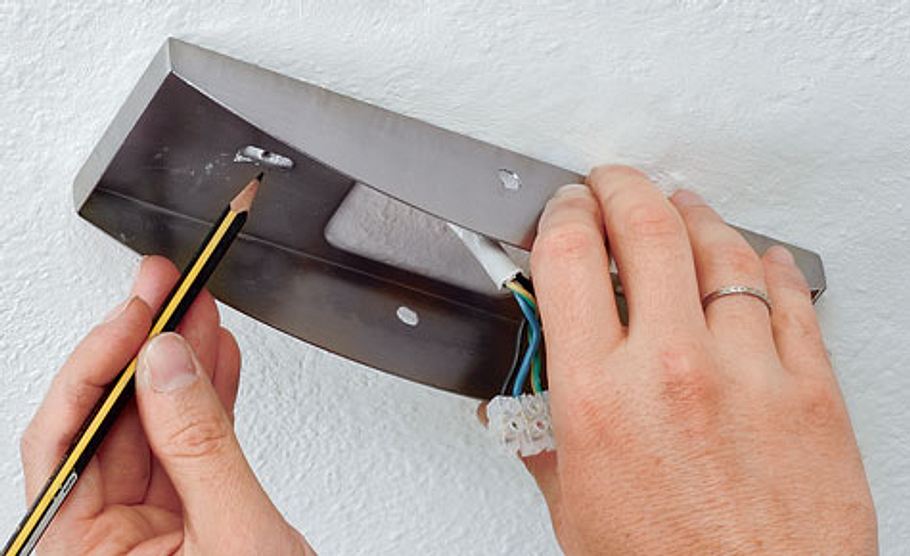

Schritt 4: Anschlusskasten montieren
Wird wie in unserem Beispiel ein Anschlusskasten montiert, zunächst die Montagepunkte markieren ...

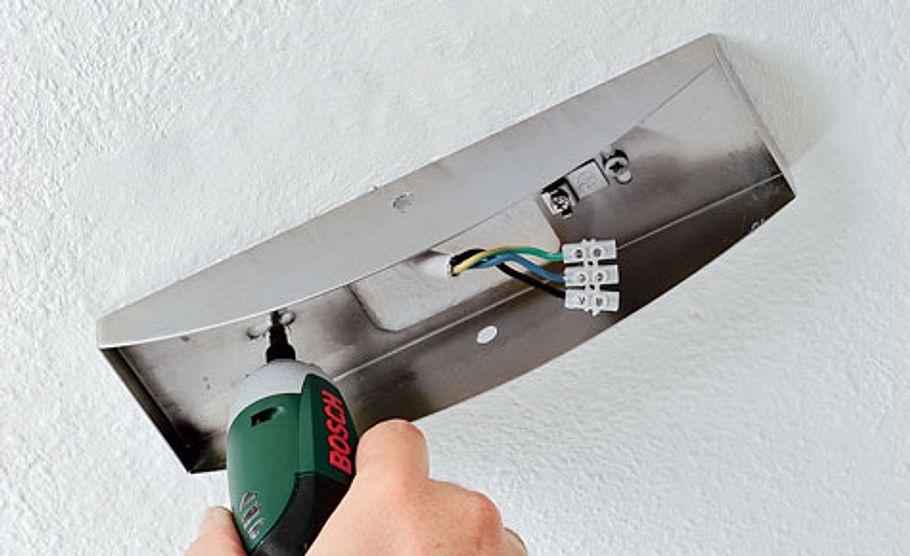

Schritt 5: Anschlusskasten verankern
... und den Anschlusskasten mit geeigneten Dübeln und Schrauben verankern

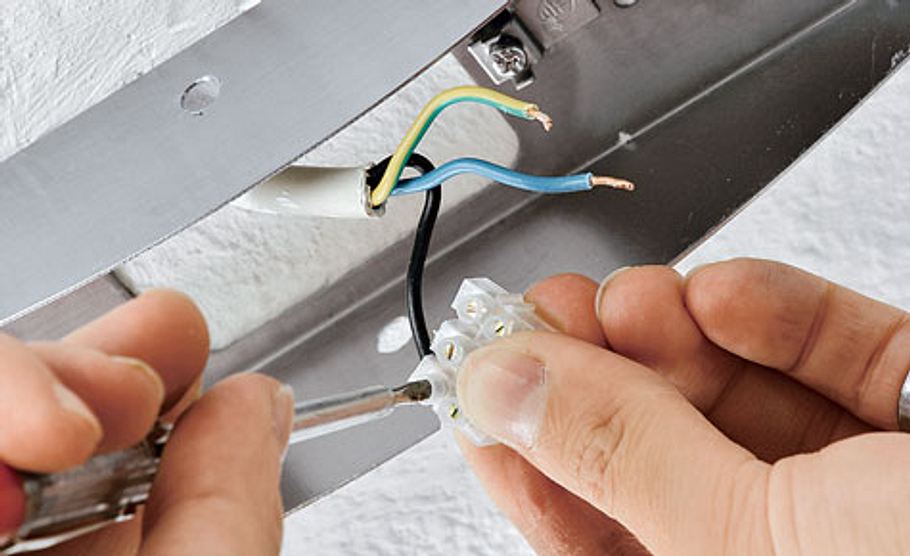

Schritt 6: Gegebenenfalls Lüsterklemme entfernen
Verfügt die Leuchte über einen eigenen Elektroanschluss, wird die Lüsterklemme am Deckenauslasskabel entfernt

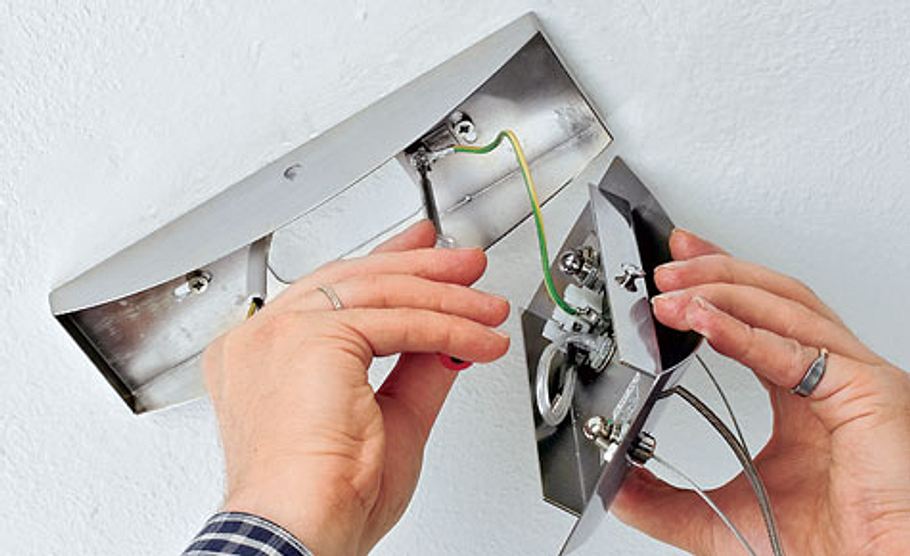

Schritt 7: Metallteile mit Schutzleiter verbinden
Alle berührbaren Metallteile müssen mit dem grün-gelben Schutzleiter verbunden werden

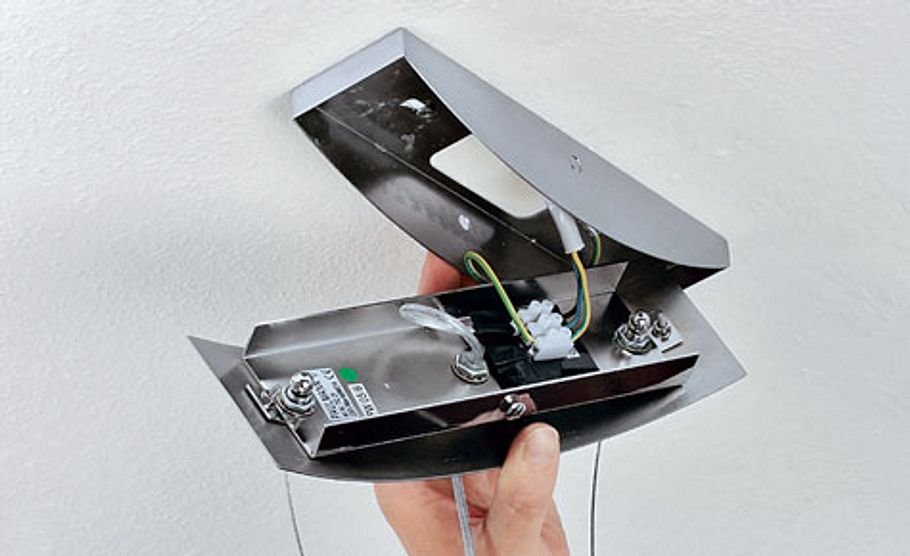

Schritt 8: Adern Polrichtig verbinden
Die Adern des Deckenauslasskabels werden polrichtig mit den Leuchtenanschlüssen verbunden

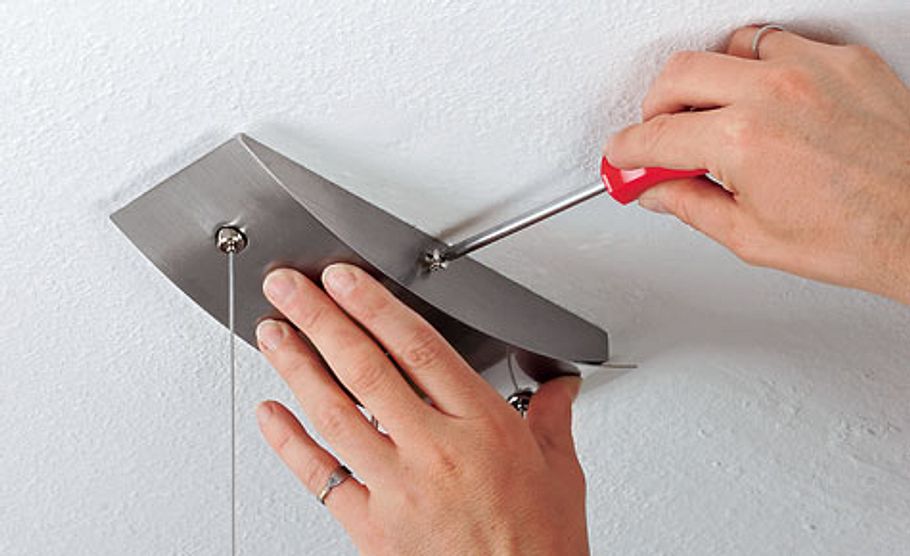

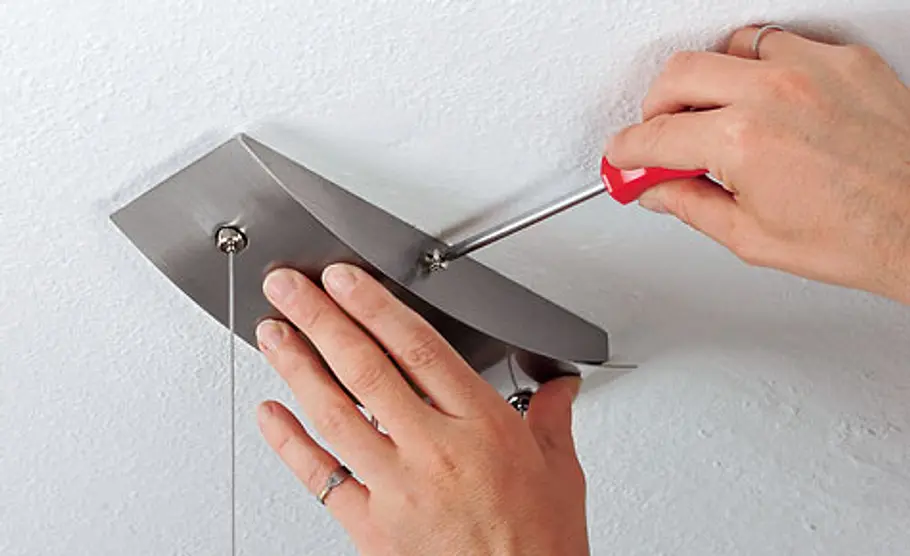

Schritt 10: Anschlussbereich verschließen
Schließlich wird der Anschlussbereich der Leuchte nach Anleitung betriebsfertig verschlossen

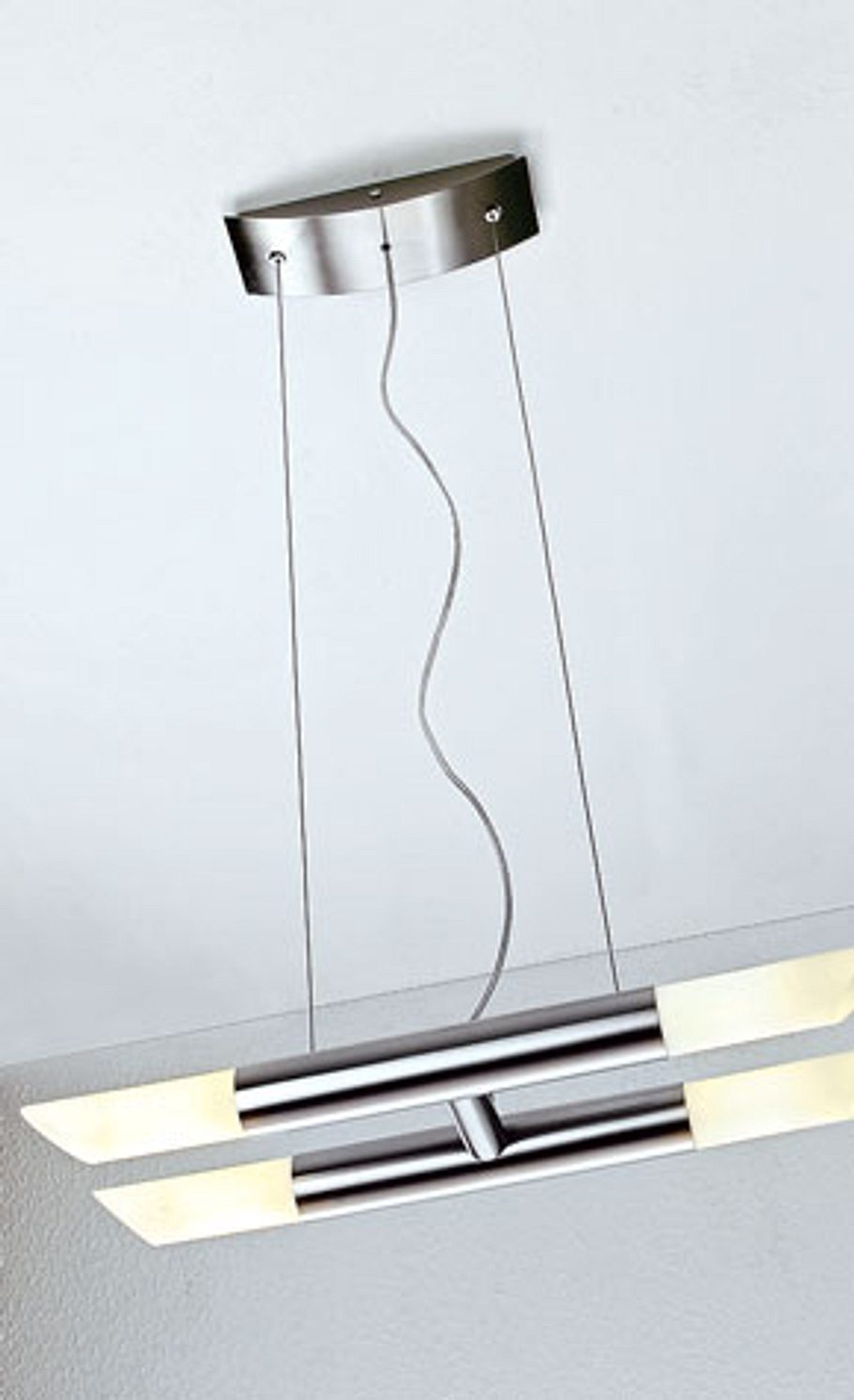

Schritt 10: Leuchtmittel einsetzen
Erst nach Montage der Leuchtmittel wird die Sicherung wieder eingeschaltet und die Leuchte getestet
Spannungen über 42 Volt gelten als für den Menschen lebensgefährlich – also auch die im Haushalt vorhandene Elektroinstallation. Durch den Aufbau des Stromnetzes kann bereits beim Berühren lediglich eines Außenleiters (der Phase) ein lebensgefährlicher Strom über den Körper zum Erdreich fließen. Es darf daher nur an abgeschalteten Stromkreisen gearbeitet werden! Bei allen Arbeiten an elektrischen Anlagen ist die ausführende Person für die Einhaltung der gültigen VDE-Bestimmungen verantwortlich. Wenn Sie sich über die korrekte Ausführung der Arbeit nicht sicher sind, sollten Sie also unbedingt einen Fachmann hinzuziehen!
So einfach der Anschluss einer Lampe auch aussieht – in jedem Fall sollten Sie vor Beginn der Arbeiten die Sicherung abschalten und den Stromkreis am Deckenauslasskabel auf Stromfreiheit überprüfen. Auf keinen Fall reicht es aus, einfach den entsprechenden Schalter zu betätigen – im Extremfall besteht dann Lebensgefahr!
Anschluss der Deckenlampe
Achten Sie bei den für die Montage des Anschlusskastens erforderlichen Bohrungen darauf, nicht die unter Putz liegende Anschlussleitung zu verletzen. Die Installationszonen für Deckenkabel verlaufen parallel zu den Wänden. Sind Bohrungen in diesem Bereich erforderlich, sollten Sie mit einem Leitungssuchgerät prüfen, wo die Zuleitung verläuft. Da die Leuchte über eine eigene Anschlussklemme verfügt, wird die Lüsterklemme am Deckenauslasskabel entfernt, deren Adern werden polrichtig mit den Anschlussklemmen verbunden. Dabei ist das schwarze Kabel die Phase (L), das blaue oder – in älteren Installationen – braune Kabel der Neutralleiter (N) und das gelb-grüne Kabel der Schutzleiter (PE).
Praxistipp: Liegt die Austrittsstelle des Kabels versetzt zu diesem Bereich, so müssen Sie zunächst das Deckenauslasskabel unter Putz in den gewünschten Bereich verlegen – zum Beispiel, weil die Leuchte später über einem Tisch hängen soll. Weil dabei aber in eine bestehende feste Installation eingegriffen werden muss, raten wir Ihnen, in diesem Fall einen konzessionierten Elektriker hinzuzuziehen, der die fachgerechte Ausführung dieser Arbeit sicherstellt.
