Badlüfter einbauen
Ein Badlüfter sorgt nicht nur für klare Sicht im Spiegel, sondern reduziert auch das Risiko von Schimmel im Bad. Wie Sie einen Badlüfter einbauen, zeigt diese Anleitung Schritt für Schritt.
Lüfter einbauen: Schritt 1 von 14
Die Montage beginnt mit dem Einsetzen der Ventilator-Rückwand. Wird sie in ein Rohr eingesetzt, verwenden Sie Klammern.

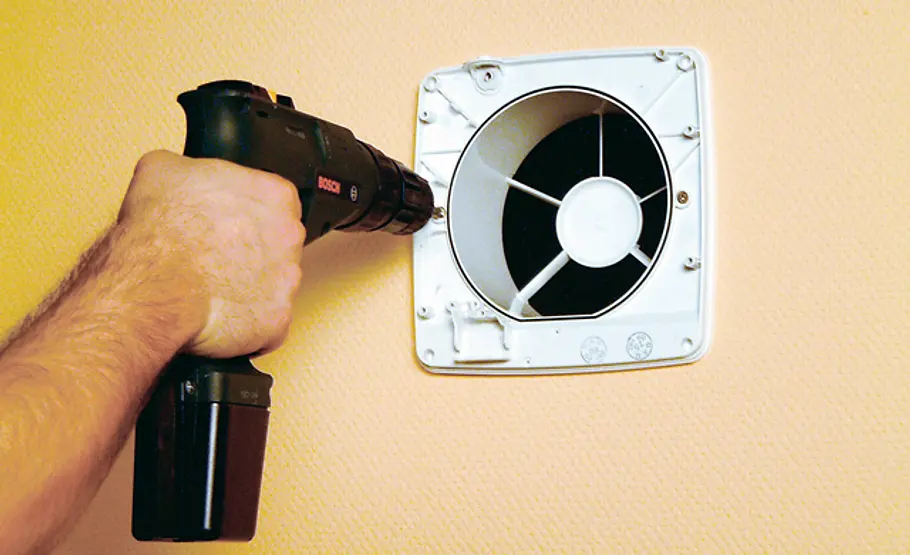

Lüfter einbauen: Schritt 2 von 14
Ist ein Schacht vorhanden, befestigen Sie sie mit Schrauben an der Wand.

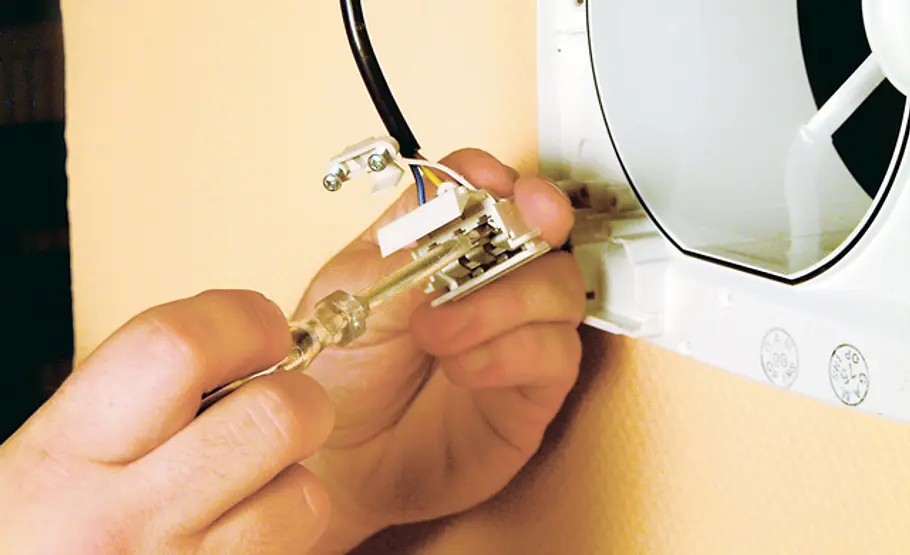

Lüfter einbauen: Schritt 3 von 14
Vorher müssen Sie eine Stromleitung gelegt haben, die Sie mit dem Anschlussblock des Ventilators verbinden.

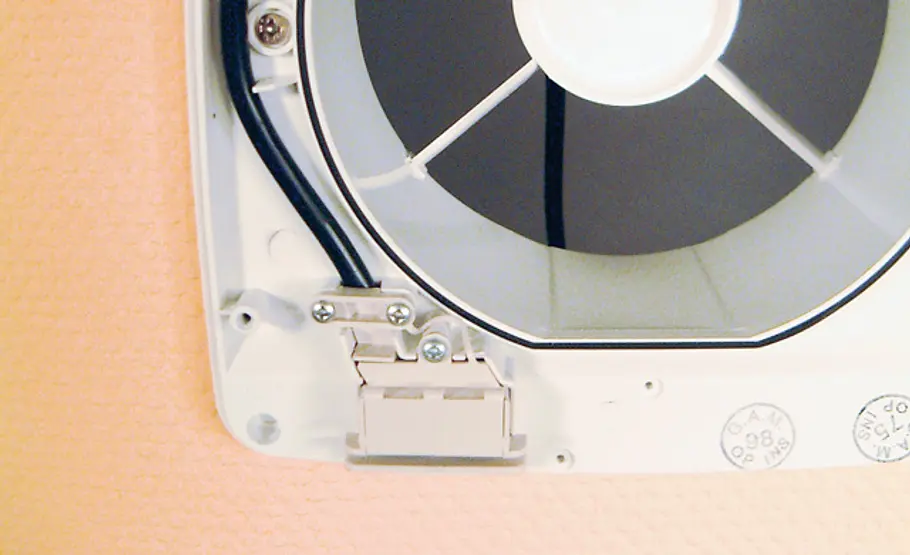

Lüfter einbauen: Schritt 4 von 14
Den Anschlussblock schrauben Sie an die Rückwand, die Leitung stecken Sie in eine integrierte Klemme.

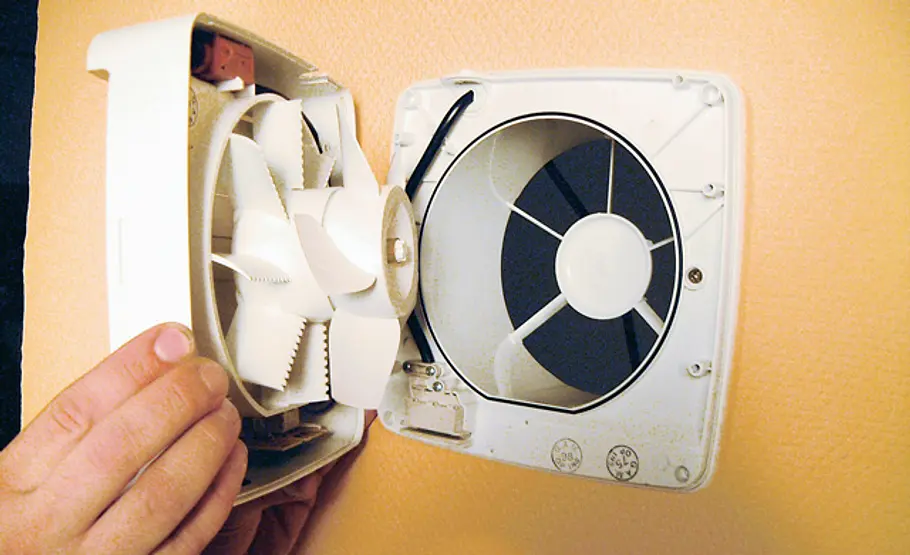

Lüfter einbauen: Schritt 5 von 14
Nun setzen Sie das Ventilatorgehäuse auf die Rückwand. Damit ist automatisch die Stromzufuhr hergestellt.

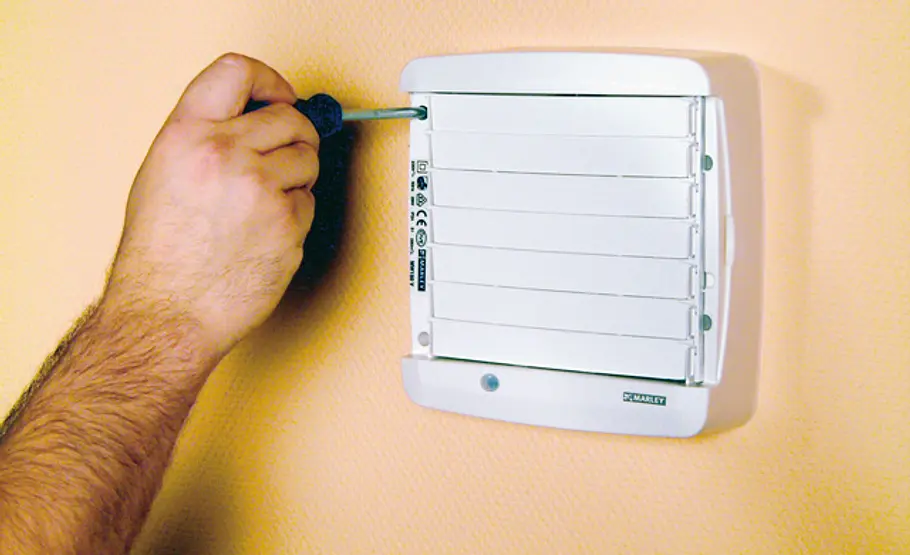

Lüfter einbauen: Schritt 6 von 14
Mit vier Schrauben befestigen Sie das Gehäuse an der Rückwand. Hier sind die Lamellen geschlossen.

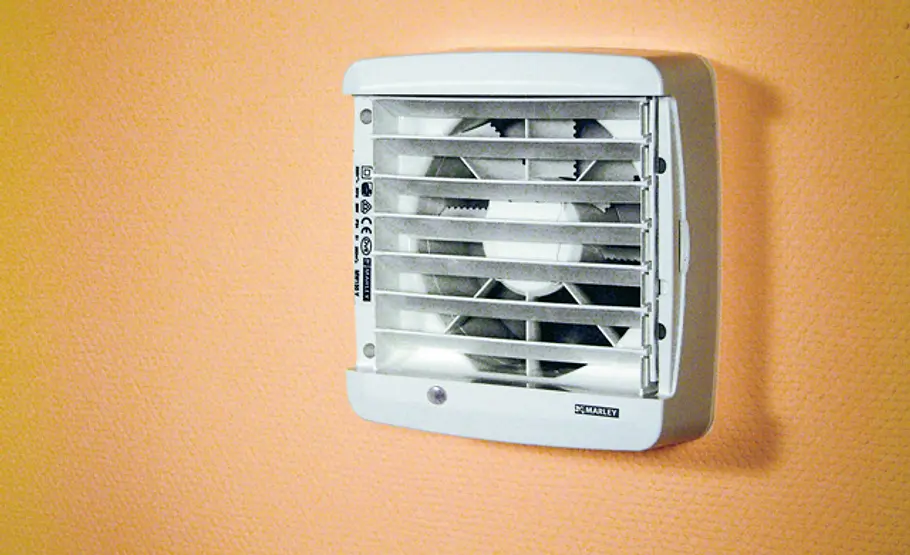

Lüfter einbauen: Schritt 8 von 14
Schaltet sich der Ventilator an, öffnen sich die Lamellen zeitverzögert.

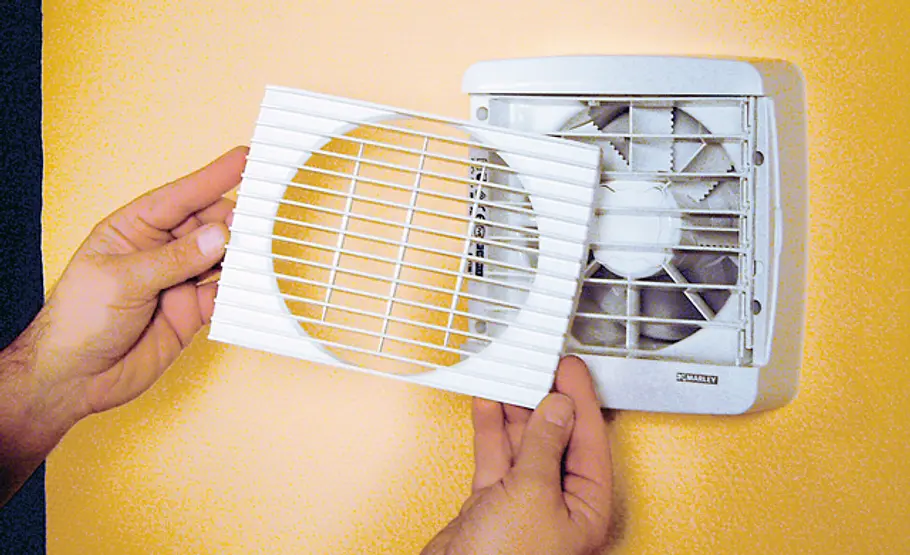

Lüfter einbauen: Schritt 9 von 14
Als Abdeckung stecken Sie ein separates Gitter darüber, das Sie zum Reinigen problemlos wieder abnehmen können.

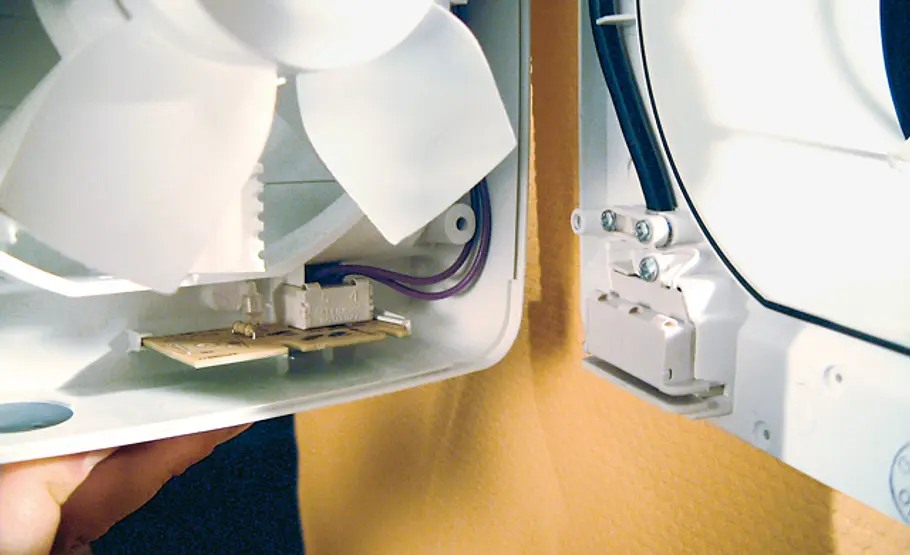

Lüfter einbauen: Schritt 10 von 14
Wollen Sie das Kontrollmodul, die Steuerungseinheit austauschen, gehen Sie wie folgt vor: Nehmen Sie das Ventilatorgehäuse von der Rückwand ab. So ist es wieder vom Stromnetz getrennt.

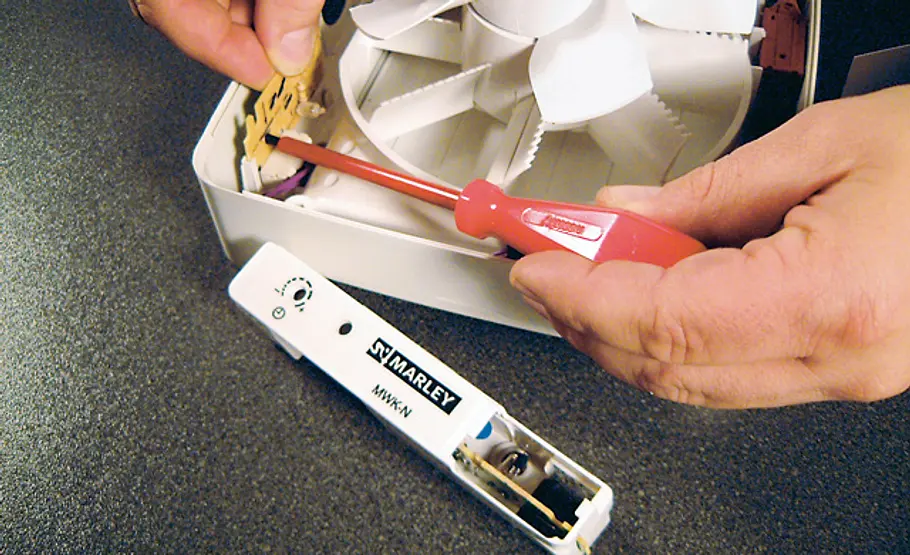

Lüfter einbauen: Schritt 11 von 14
Mit einem Schraubendreher können Sie die Leiterplatte aus dem Ventilatorgehäuse herauslösen.

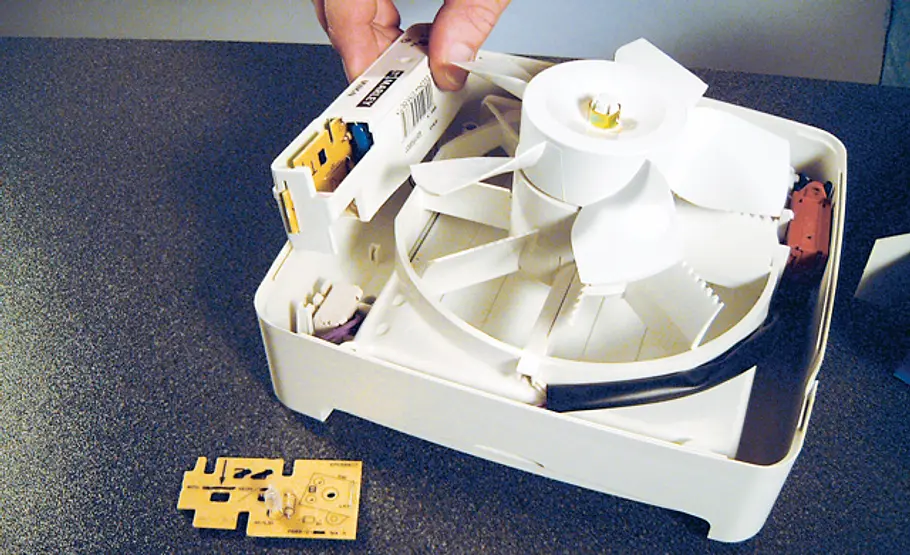

Lüfter einbauen: Schritt 12 von 14
Setzen Sie dann das entsprechende Kontrollmodul ins Gehäuse.

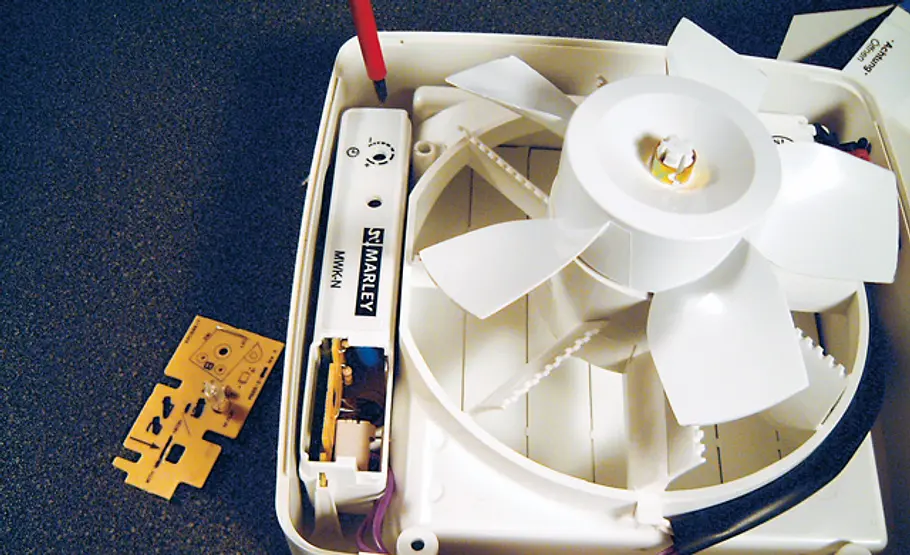

Lüfter einbauen: Schritt 13 von 14
Anschließend stellen Sie mit einem Schraubendreher die Nachlaufzeit bzw. die Empfindlichkeit des Feuchtigkeitssensors ein.

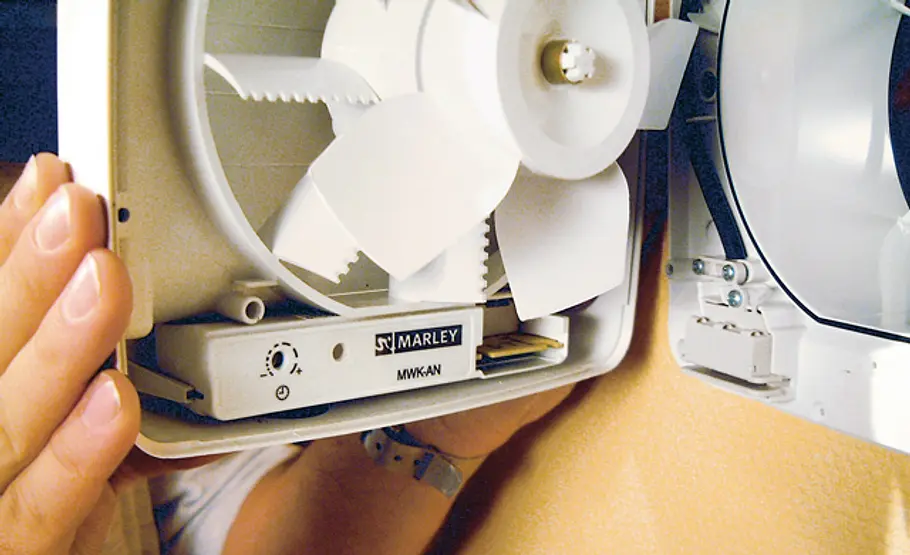

Lüfter einbauen: Schritt 14 von 14
Stecken Sie das Gehäuse auf die Rückwand. Die Leiterplatte des Kontrollmoduls stellt dann automatisch die Verbindung zum Netz wieder her.

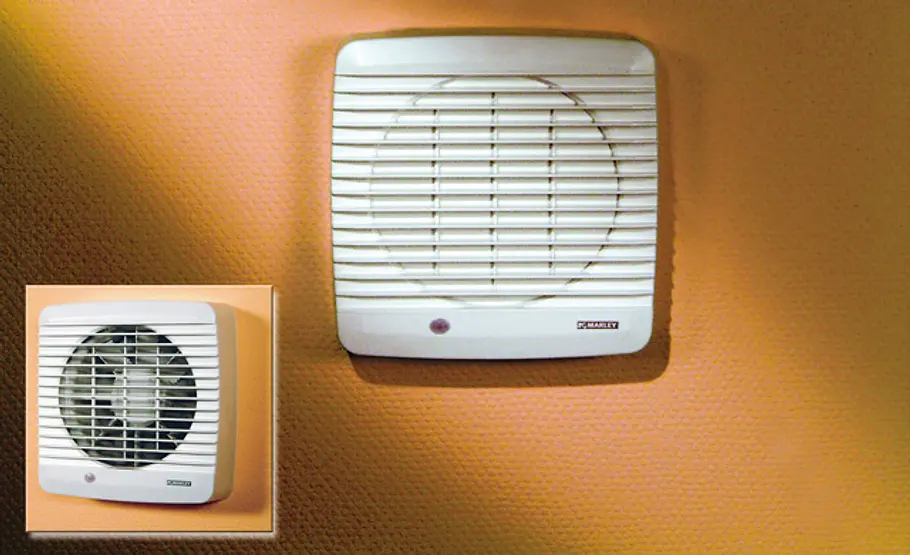

Lüfter einbauen: Schritt 15 von 14
Jetzt läuft der Badlüfter vollautomatisch: Er springt selbsttätig bei einer bestimmten Luftfeuchte-Konzentration an.
Spannungen über 42 Volt gelten als für den Menschen lebensgefährlich – also auch die im Haushalt vorhandene Elektroinstallation. Durch den Aufbau des Stromnetzes kann bereits beim Berühren lediglich eines Außenleiters (der Phase) ein lebensgefährlicher Strom über den Körper zum Erdreich fließen. Es darf daher nur an abgeschalteten Stromkreisen gearbeitet werden! Bei allen Arbeiten an elektrischen Anlagen ist die ausführende Person für die Einhaltung der gültigen VDE-Bestimmungen verantwortlich. Wenn Sie sich über die korrekte Ausführung der Arbeit nicht sicher sind, sollten Sie also unbedingt einen Fachmann hinzuziehen!
In schlecht belüfteten Bäder führt feuchte Luft oft genug zu Schimmel an den Wänden. Auch Gerüche, die sich rund ums WC entwickeln, verdienen eine Abfuhr. Sorgen Sie deshalb lieber heute als morgen mit einem elektrischen Badlüfter für einen ausreichenden Luftwechsel im Badezimmer und Gäste-WC. Hier erfahren Sie, wie Sie einen Badlüfter einbauen.
Badlüfter für innenliegende Bäder einbauen
Am besten ist es, wenn das Bad bereits über eine Fassadenbohrung nach außen verfügt. Hier kann der Badlüfter schnell selbst montiert werden. Muss die Kernbohrung erst noch ausgeführt werden, ist die Beauftragung einer Fachfirma ratsam – zumal, wenn es sich über eine WDVS-Fassade oder eine Klinker-Vormauerschale handelt. Oft sind in der abgehängten Baddecke aber auch schon Lüftungskanäle für einen Bad-Lüfter vorinstalliert. Auch hier ist der Einbau eines Badlüfters eine leichte Sache.
Badlüfter selber einbauen
Sind alle Vorarbeiten zum Anschluss eines Badlüfters erfolgt, beginnt der Einbau. Die Anleitung oben führt Sie Schritt für Schritt durch die Montage des Badlüfters.
Zu den wichtigsten Arbeitsschritten gehören:
- Alten, defekten Lüfter demontieren (Schrauben lösen, Stromverbindung kappen, Ventilator von Lüftungsrohr abziehen)
- Halteplatte des neuen Lüfters am Abzugsrohr montieren
- Badezimmer-Lüfter nun an Stromversorgung anschließen
- Ventilator-Einheit wird über Steckkontakte mit Lüfter-Rückwand verbunden
- Schrauben sorgen für festen Halt der Lüftungseinheit
- Kontrollieren Sie, ob (bewegliche) Lamellen sich beim Anlauf des Ventilators öffnen ...
- ... und ob alle Zuströmöffnungen frei sind.
- Nach dem erfolgreichen Probelauf des Bad-Lüfters können Sie die Abdeckplatte montieren
