Garagentorantrieb: Motor nachrüsten
Erst der Motor am Garagentor öffnet das schwere Metalltor mühelos. Auf Knopfdruck öffnen Sie das Garagentor, wenn Sie sich der Garage mit dem Auto nähern. Praktisch: Auch für alte Garagentore lässt sich ein Motor nachrüsten. Wie Sie einen Garagentor-Motor einbauen, zeigt diese Anleitung Schritt für Schritt.
Schritt 1

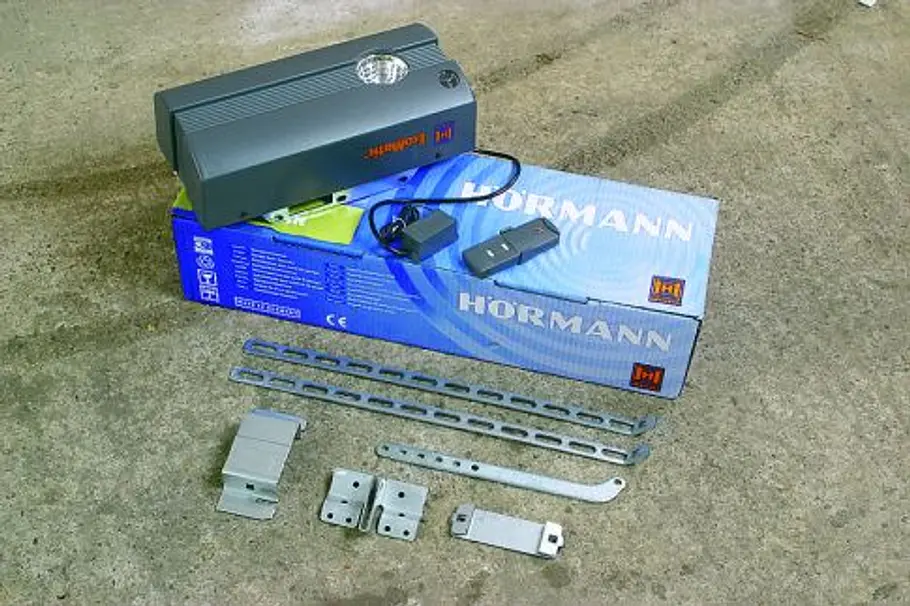

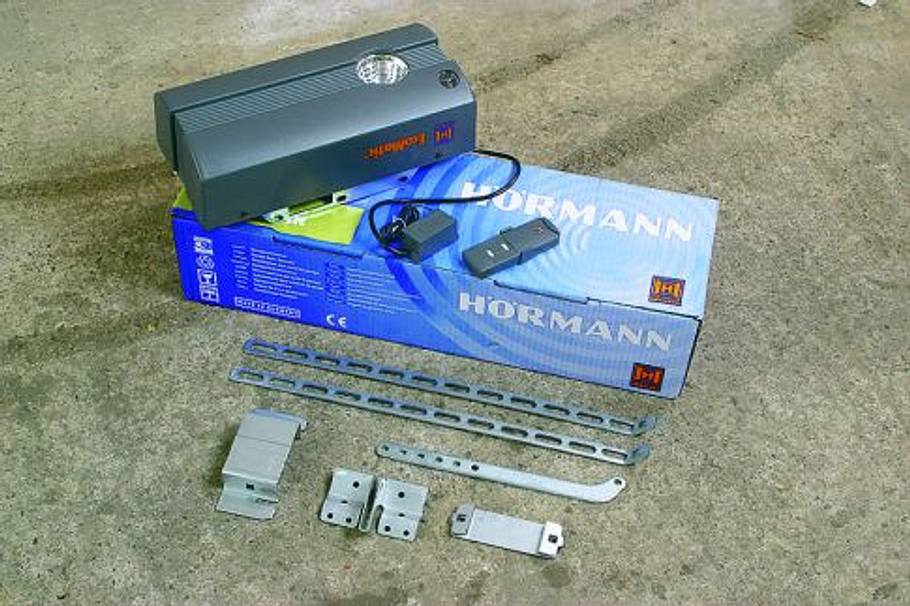

Hier der Antriebs-Bausatz Hörmann EcoMatic. Er lässt sich leicht nachrüsten und passt an alle gängigen Schwing- und Sektionaltore
Schritt 2

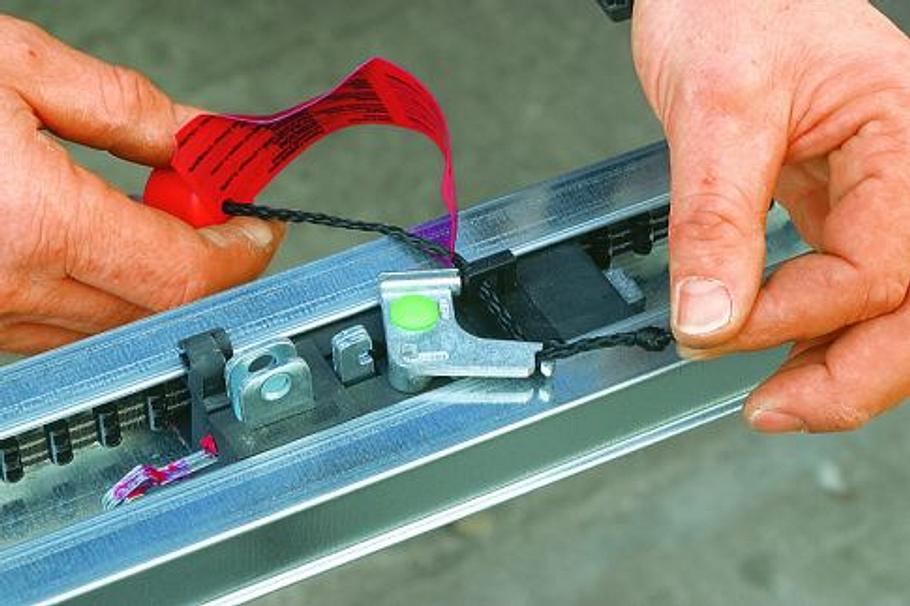

Erst hängt man in die Antriebsschiene das Zugseil zur mechanischen Betätigung ein. Es muss dabei durch ein Loch geführt werden
Schritt 3

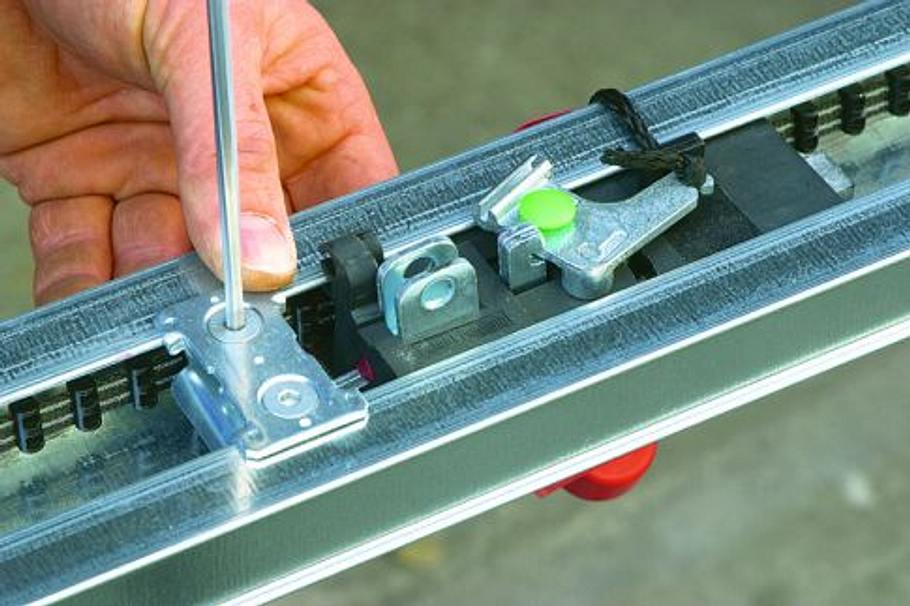

Im Anschluss daran schrauben Sie beiliegende Beschläge – wie in der mitgelieferten Anleitung skizziert – von unten an die Antriebsschiene
Schritt 4

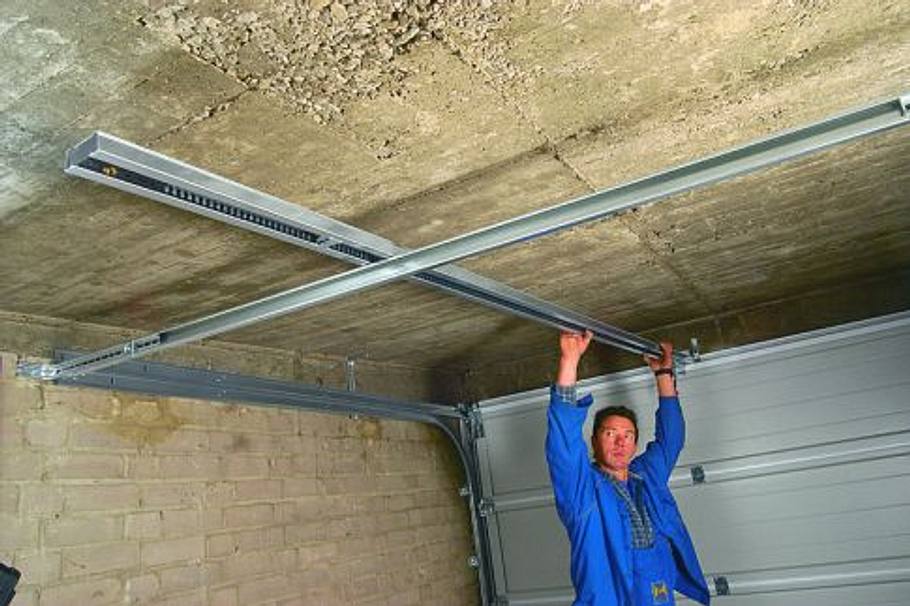

Nun kann die Antriebsschiene montiert werden. Sie muss mittig im rechten Winkel vom Tor nach hinten verlaufen. Messen Sie die Bohrpunkte ...
Schritt 5
... genau aus. Die Antriebsschiene muss so montiert werden, dass der Zahngurt im ausgefahrenen Zustand mit dem Tor verbunden werden kann
Schritt 6

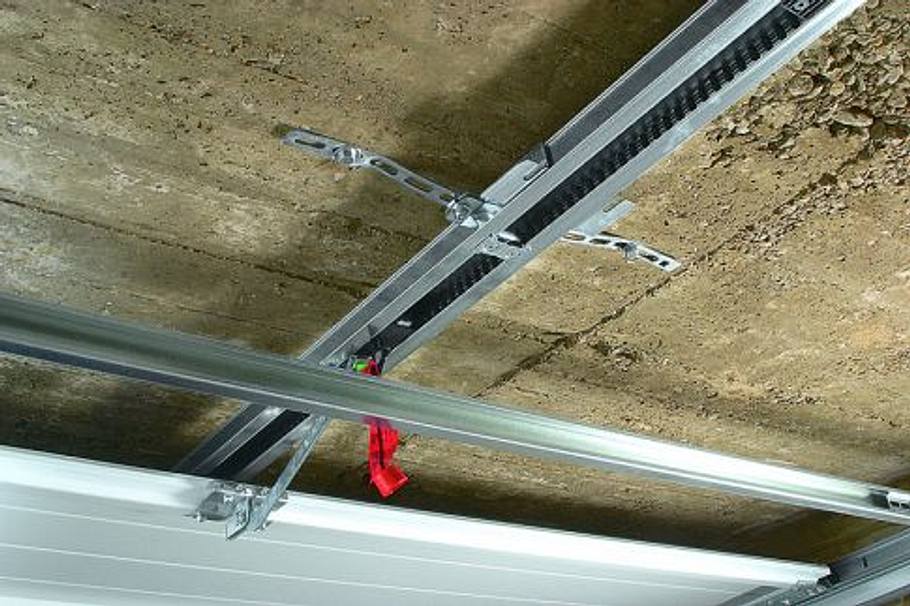

Wird der Gurt durch den Antrieb eingezogen, geht das Tor dann auf. Hier gut zu sehen: Die Metalllaschen, mit denen die Antriebsschiene ...
Schritt 7

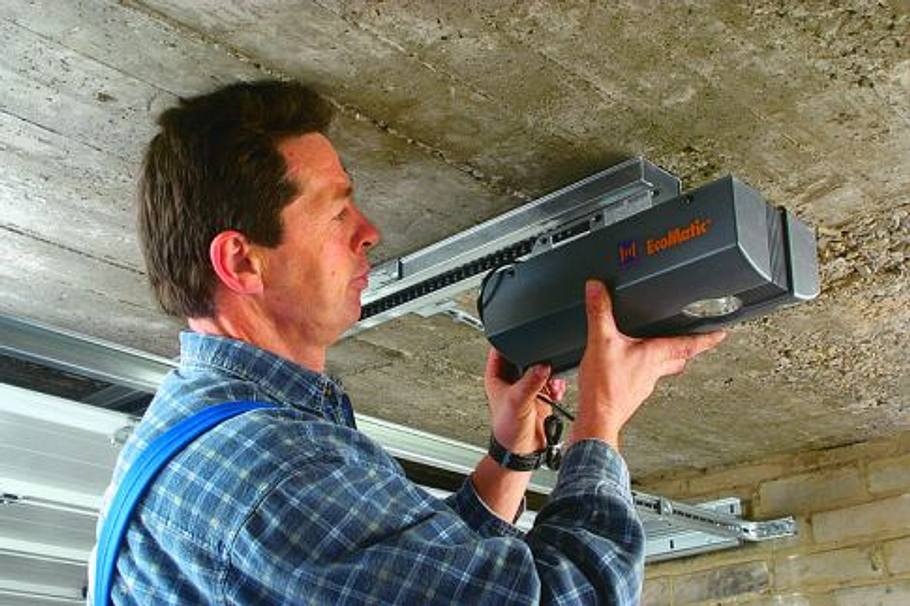

... an die Decke geschraubt wird. Der Antrieb selbst wird von hinten auf die Antriebsschiene geschoben und daran befestigt. Es folgt die ...
Schritt 8

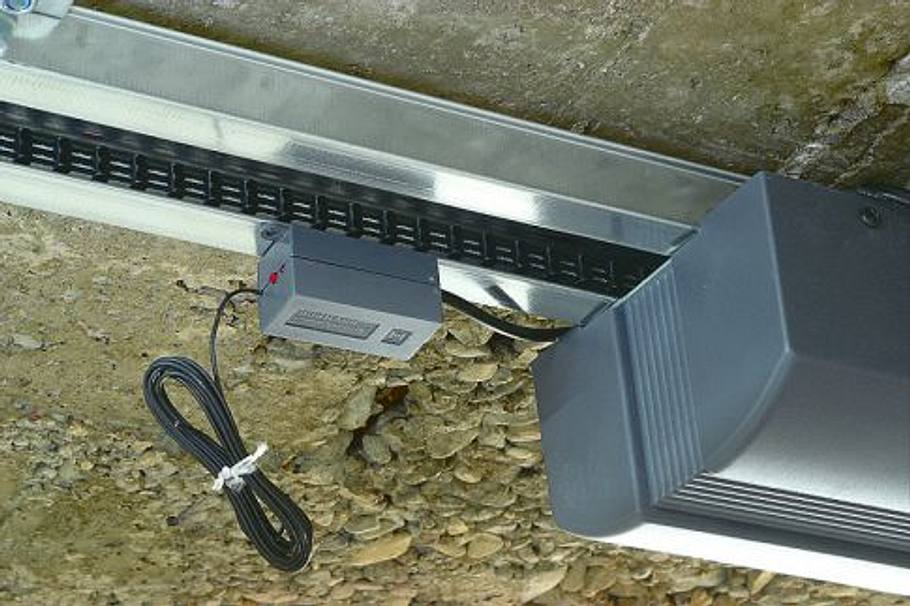

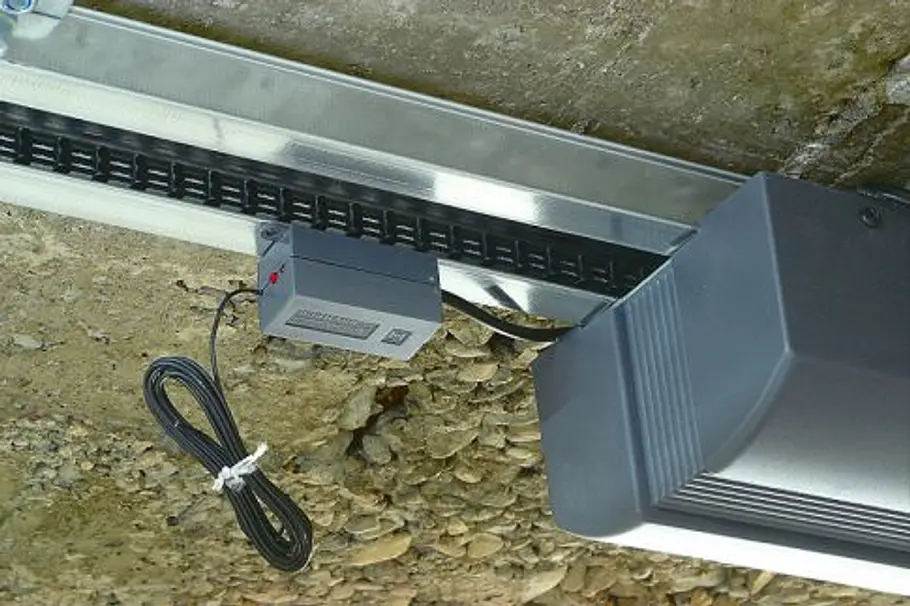

... Montage des Empfängers für die Fernbedienung, mit der das Tor vom Auto aus geöffnet wird. Das dünne Kabel links ist die Antenne
Schritt 9

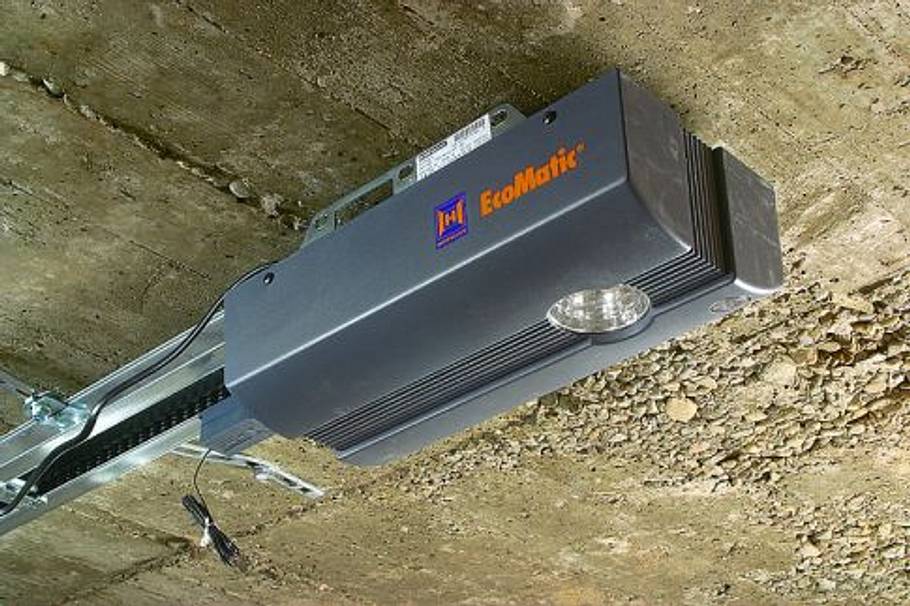

Im Antrieb ist eine Beleuchtung integriert, die werkseitig so eingestellt ist, dass sie beim Öffnen und Schließen drei Minuten lang leuchtet
Schritt 10

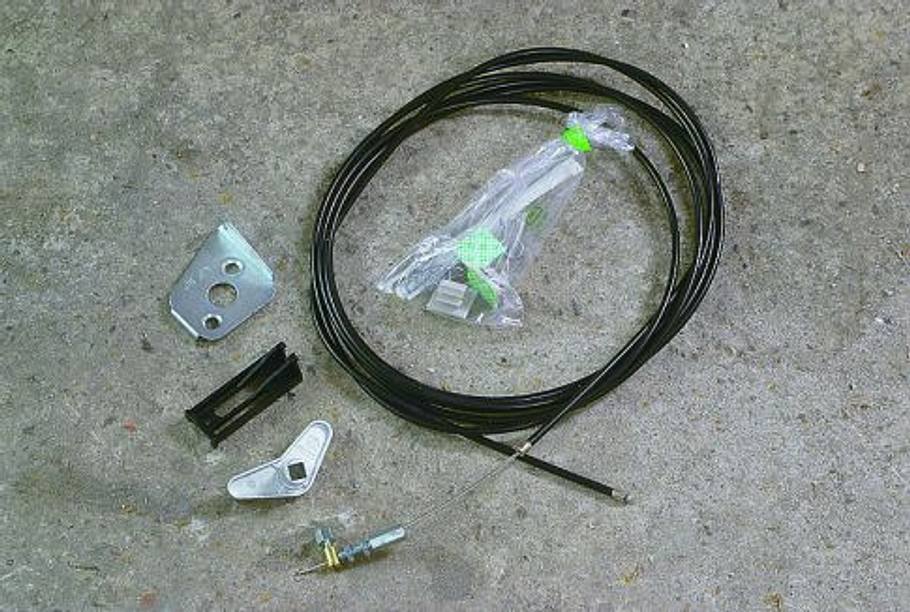

Falls der Strom mal ausfällt, sollte sich das Tor dennoch öffnen lassen. Dafür benötigt man die Notentriegelung, die hauptsächlich aus einer ...
Schritt 11

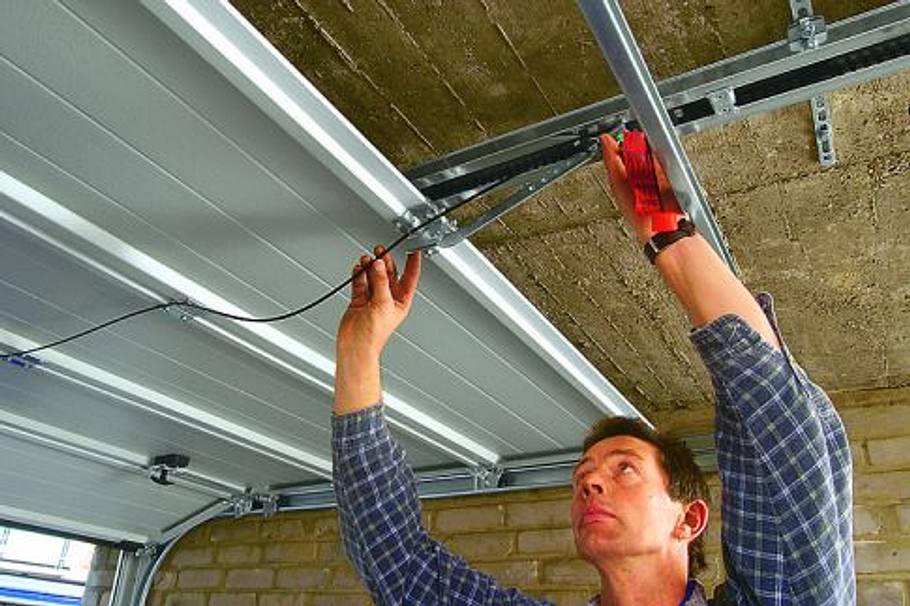

... langen Schnur besteht. Diese verläuft vom Antrieb zum Garagentor. Führen Sie sie durch die Antriebsschiene bis zum Beschlag, der ...
Schritt 12

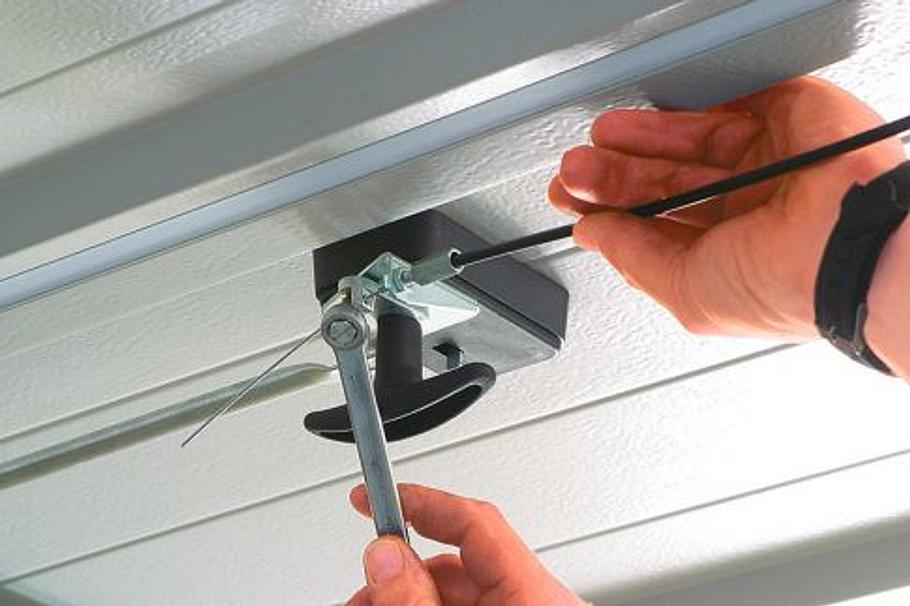

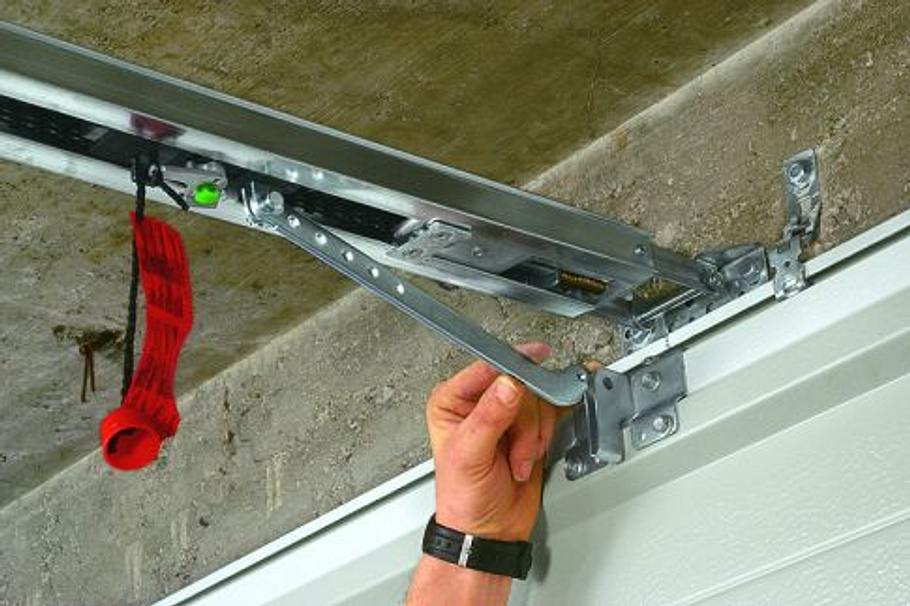

... Zahngurt und Tor verbindet, und dann weiter bis zum Griff an der Torinnenseite. Daran befestigen Sie nun die Notentriegelungsschnur
Einen Garagentorantrieb einbauen – das klingt zunächst aufwendig. Aber jeder Heimwerker, der über etwas Erfahrung verfügt, kann einen Garagentor-Motor selbst einbauen! In der Regel ist nicht einmal ein Helfer erforderlich – planen Sie aber einen Samstag-Nachmittag für die Montage des Garagentor-Motors ein. Ob Ihre Garage im Übrigen über ein Schwingtor, Sektionaltor oder Rolltor verfügt, spielt in der Regel keine Rolle. Moderne Garagentor-Motoren öffnen jede Art von Garagentor. Einzig das Gewicht (entsprechend der Größe) des Garagentores ist maßgeblich für die Wahl des passenden Garagentorantriebs – der Motor muss ausreichend Zugkraft liefern!
Motor für Garagentor einbauen
In der Galerie oben zeigen wir Schritt für Schritt, wie Sie einen Garagentor-Motor nachrüsten. Je nach Hersteller und baulicher Gegebenheit in Ihrer garage können die erforderlichen Arbeiten leicht variieren. Folgende Arbeitsschritte sind aber in der Regel immer zu erbringen:
- Laufschiene zusammenbauen
- Antriebskette auf Laufschine ziehen
- Garagentor-Motor an Laufschiene schrauben und Antriebskette aufziehen
- Garagentorantrieb an der Decke montieren
- Laufschiene fluchtrecht ausrichten und justieren
- Garagentor mit Motor verbinden
- Funktion prüfen, ggf. Fernbedienung programmieren
