Fachwerk-Wassermühle
Auch wenn kein gluckernder Bach über Ihr Grundstück fließt: Diese von einer Gartenpumpe betriebene Wassermühle im Fachwerkhaus (SE 08/2004, Bauplan leider vergriffen) gibt Ihrem Garten den letzten Pfiff – mit regulierbarer Geschwindigkeit. Die Anleitung zeigt Schritt für Schritt, wie Sie die Fachwerk-Wassermühle selbst bauen.
Fachwerkmühle: Schritt 1 von 60

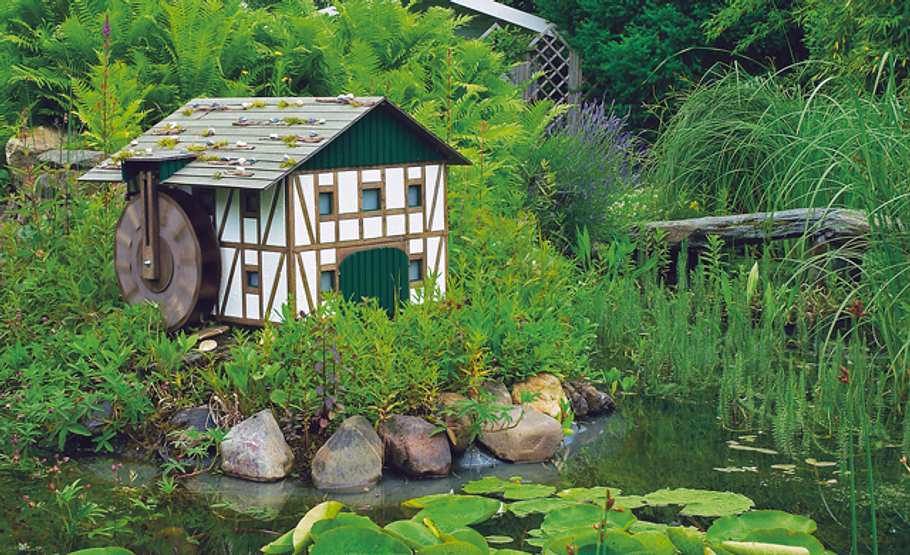

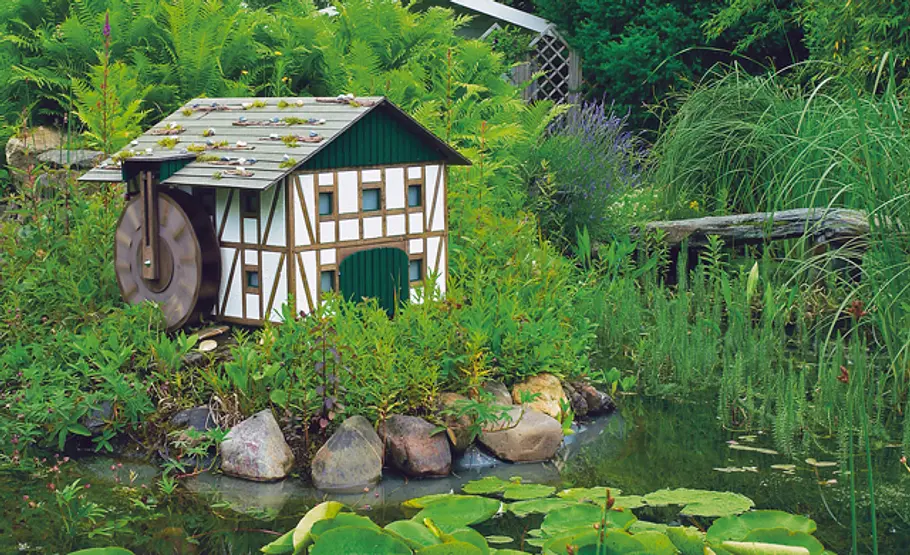

So idyllisch dreht sich bald auch in Ihrem Garten das Mühlrad: Für den Pumpenbetrieb empfehlen wir eine rechteckige Mörtelwanne, mindestens 25 cm hoch, die Sie in den Boden einlassen. Die Pumpe muss darin 10 cm unter dem Wasserspiegel liegen.
Fachwerkmühle: Schritt 2 von 60

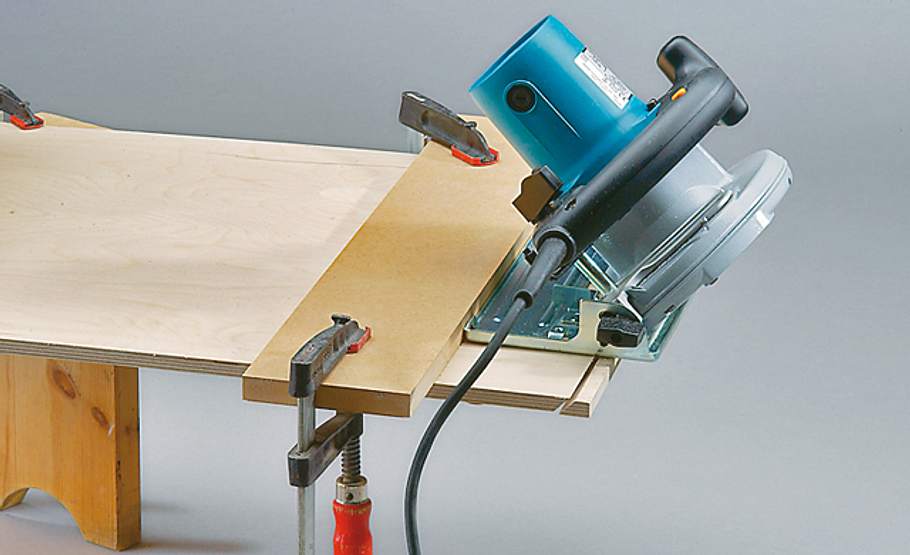

Wandseitenkanten mit der Handkreissäge auf Gehrung schneiden. Unentbehrlich: die Anschlagschiene.
Fachwerkmühle: Schritt 3 von 60

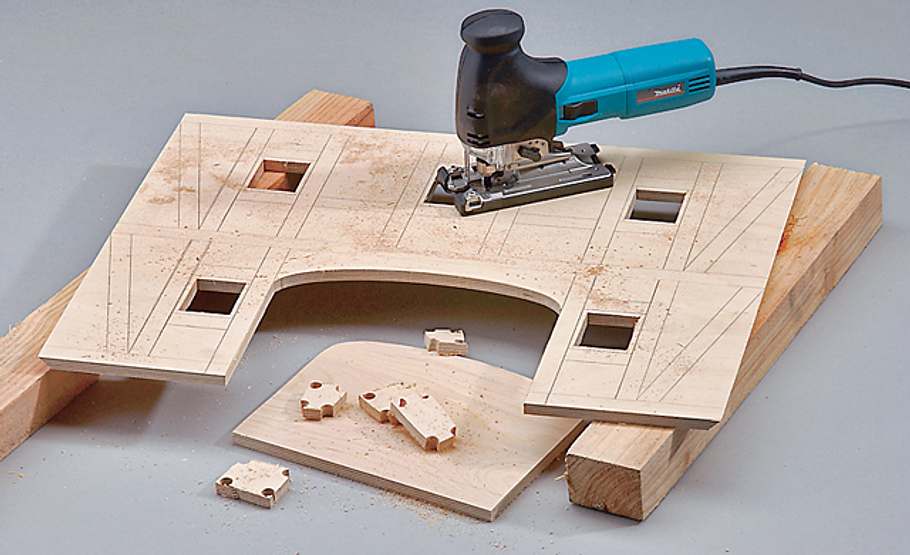

Übertragen Sie das Fachwerk vom Bauplan auf die Wände. Türen bündig, Fenster 5 mm kleiner ausschneiden.
Fachwerkmühle: Schritt 4 von 60

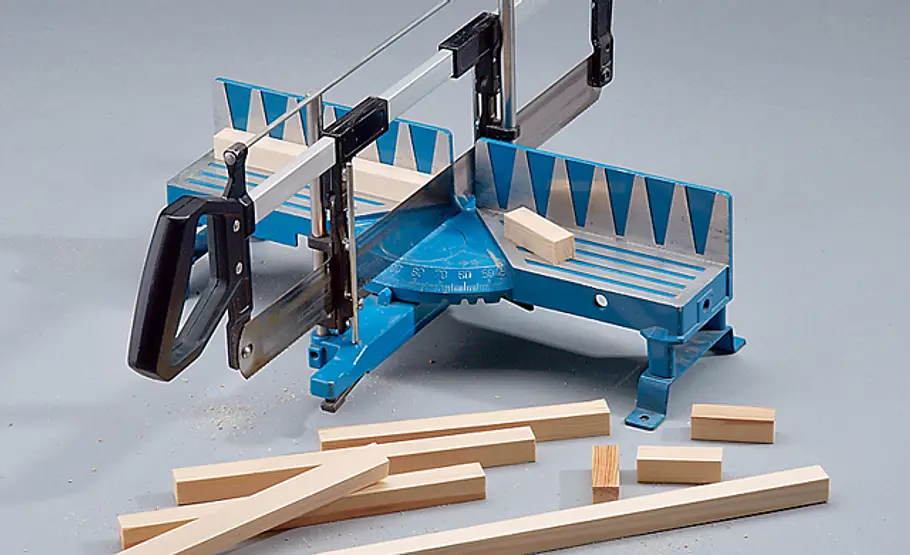

Das Fachwerk lässt sich am besten mit einer Gehrungssäge zuschneiden. Bei gleich langen Stücken einen Anschlag aufspannen.
Fachwerkmühle: Schritt 5 von 60

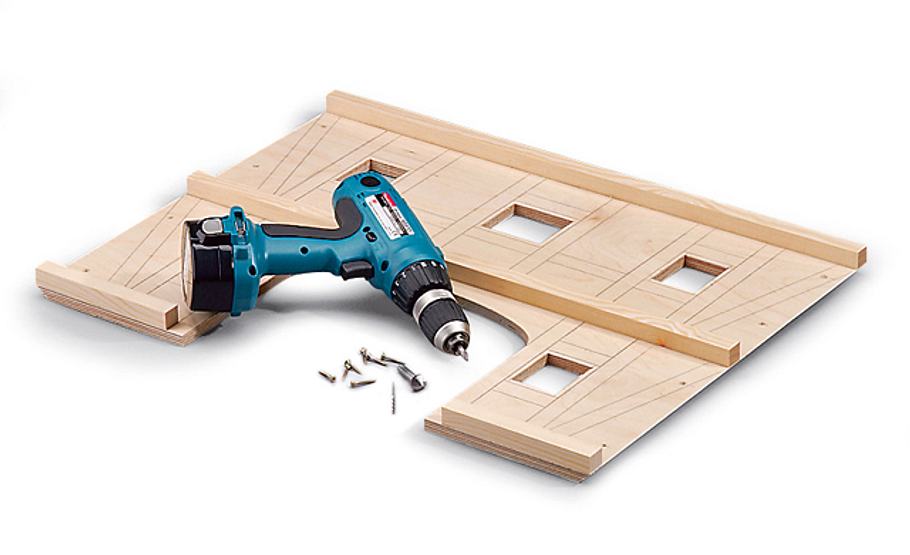

Die Querleisten werden aufgeleimt und wegen ihrer Länge zusätzlich von hinten verschraubt.
Fachwerkmühle: Schritt 6 von 60

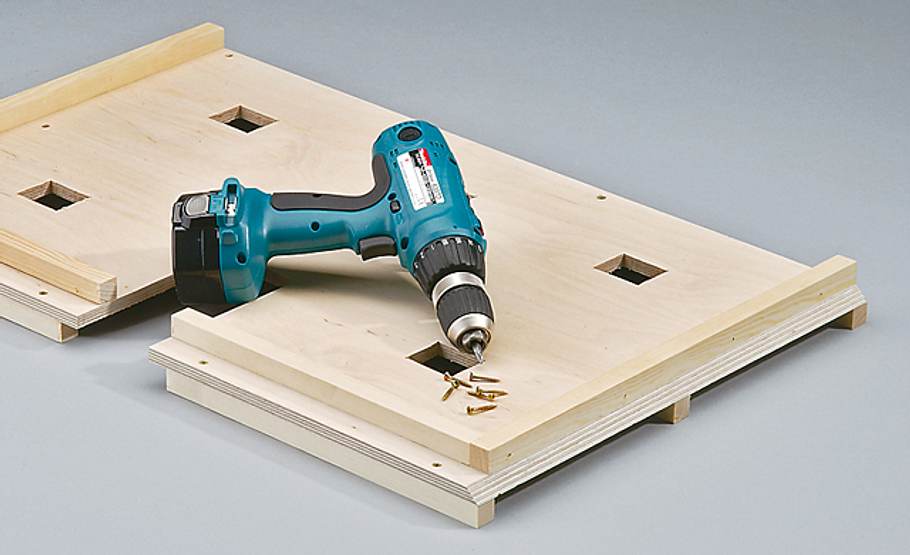

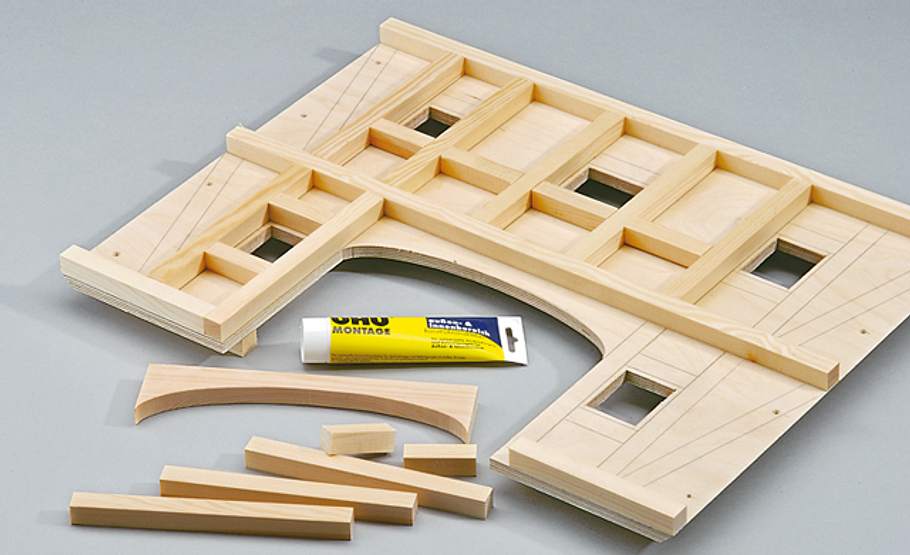

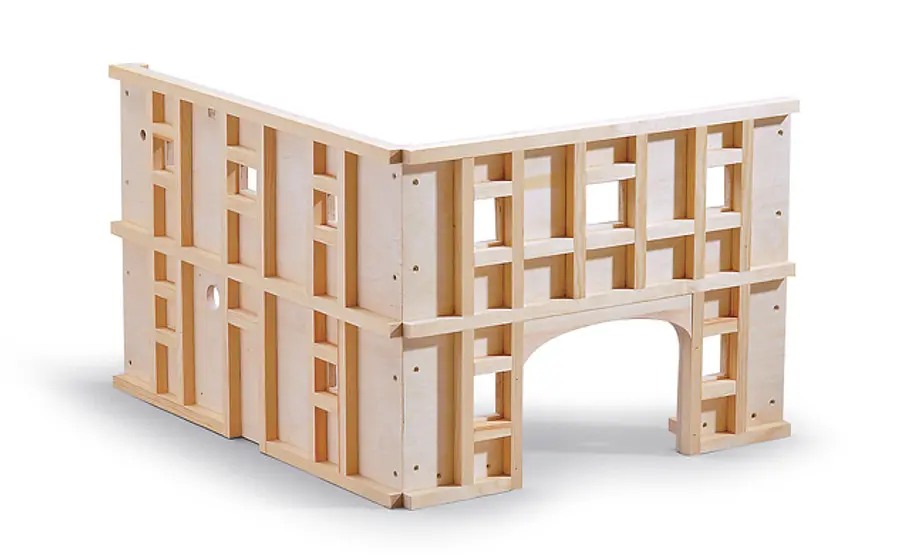

Die Innenleisten dienen zur Verbindung der Wände und des Bodens. Von innen verleimen, von außen verschrauben.
Fachwerkmühle: Schritt 7 von 60

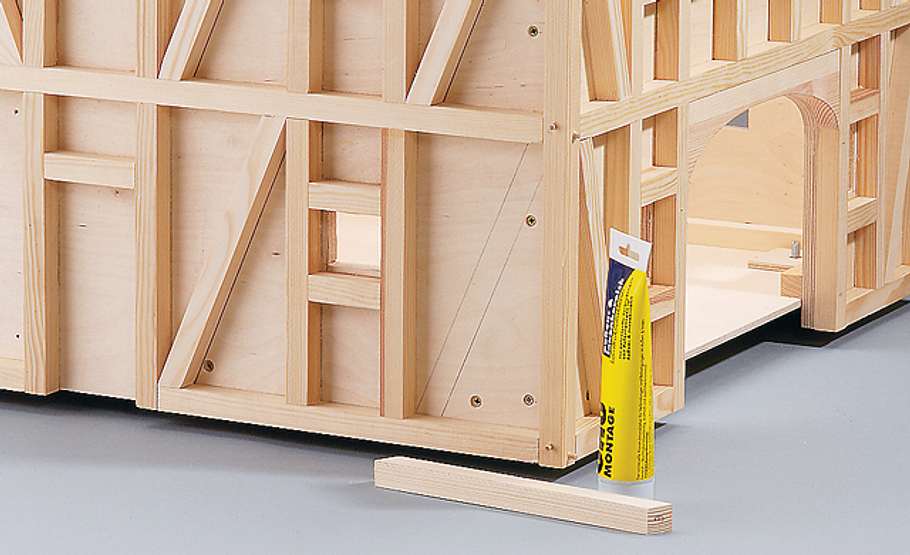

Bei den übrigen Fachwerkteilen können Sie auch Montagekleber verwenden: auf die Leisten geben und kurz andrücken.
Fachwerkmühle: Schritt 8 von 60
Löcher vorbohren und ansenken, Wände von außen verschrauben. In das große Loch rechts lassen Sie die Verschraubung der Radachse ein.
Fachwerkmühle: Schritt 9 von 60

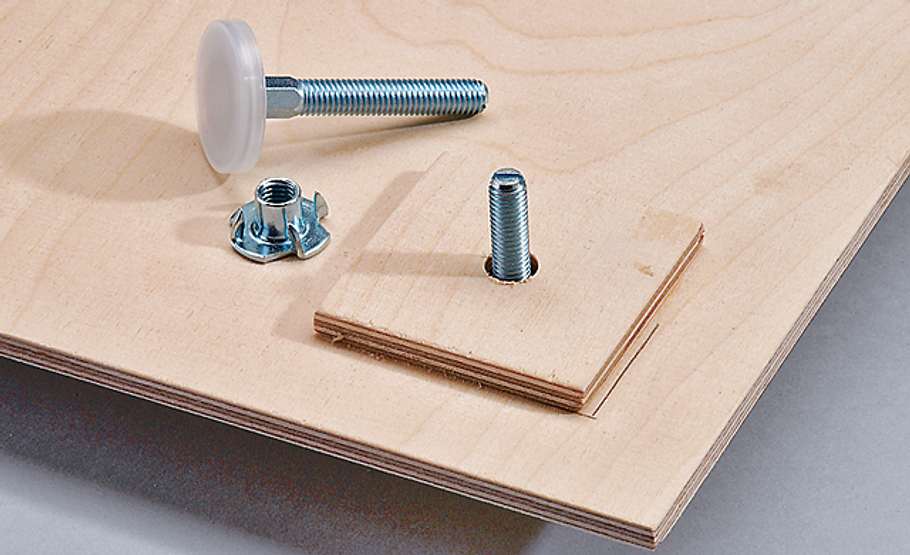

Verstärkung für die Einschlagmuffen der Füße um Halteleistenbreite nach innen versetzt auf den Boden leimen. Durchbohren und Muffe einschlagen.
Fachwerkmühle: Schritt 10 von 60

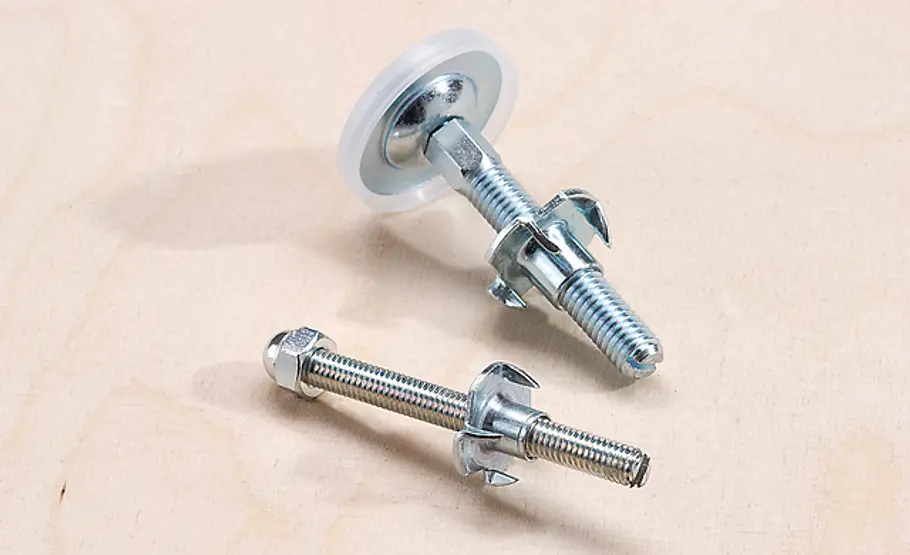

PRAXISTIPP: Auch wenn Sie das Gebäude oberflächenbehandeln, muss es vom Boden abgehoben stehen, damit es nach Regen dank Unterlüftung stets möglichst rasch trocknet. Außerdem lässt es sich damit gut ausrichten. Wer das Geld für die Stellfüße sparen möchte, kann sie mit abgelängten Gewindestangen und Hutmuttern improvisieren.
Fachwerkmühle: Schritt 11 von 60

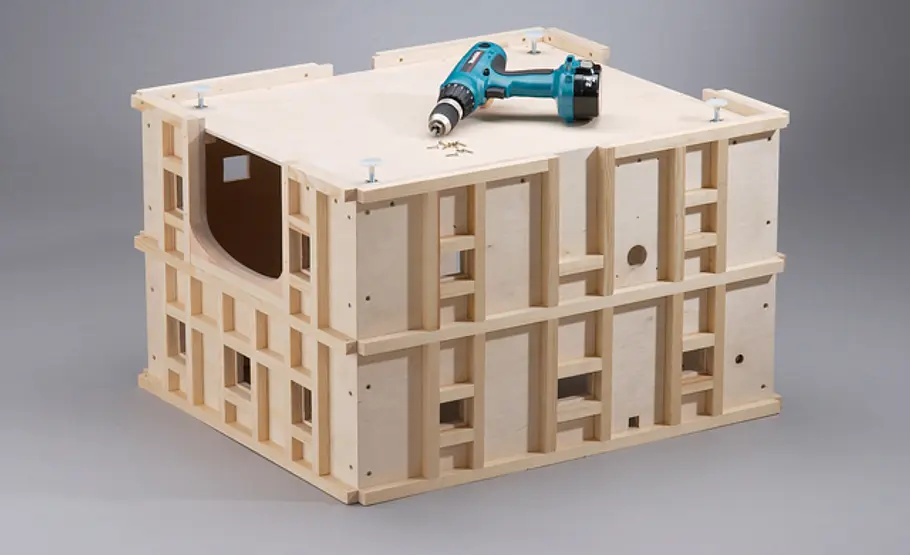

Verschrauben Sie den oberhalb der Wandunterkanten liegenden Boden von unten.
Fachwerkmühle: Schritt 12 von 60

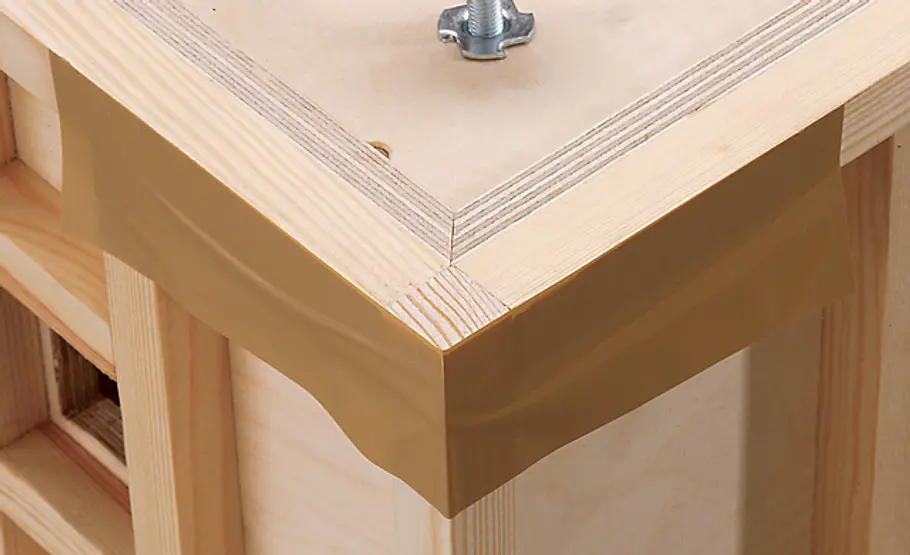

Geben Sie Leim an, und fixieren Sie die Eckleisten mit Paketklebeband im Fachwerkwinkel.
Fachwerkmühle: Schritt 13 von 60

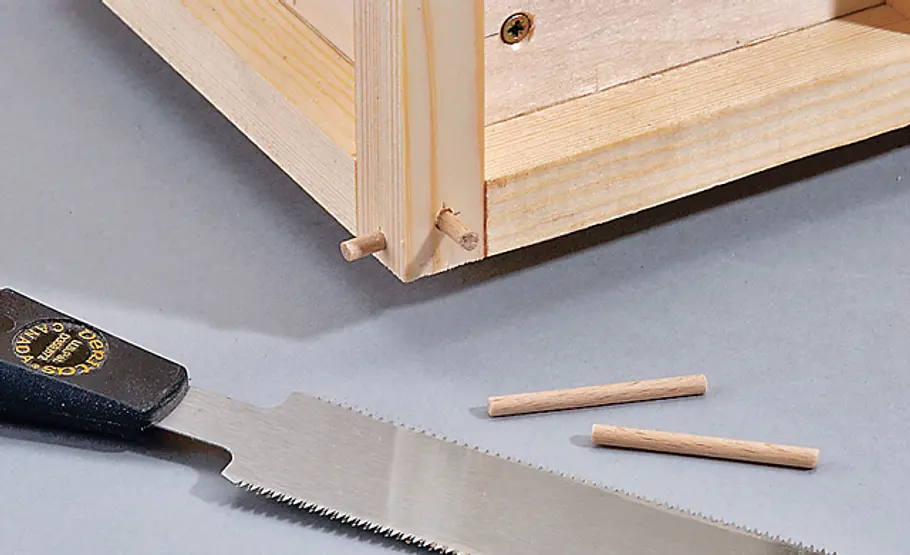

4-mm-Löcher für die Zierdübel bohren, diese einschlagen und auf die gewünschte Länge kürzen.
Fachwerkmühle: Schritt 14 von 60
Zuletzt schneiden Sie die Fachwerk-Diagonalen aus und kleben auch diese auf die Wände.
Fachwerkmühle: Schritt 15 von 60

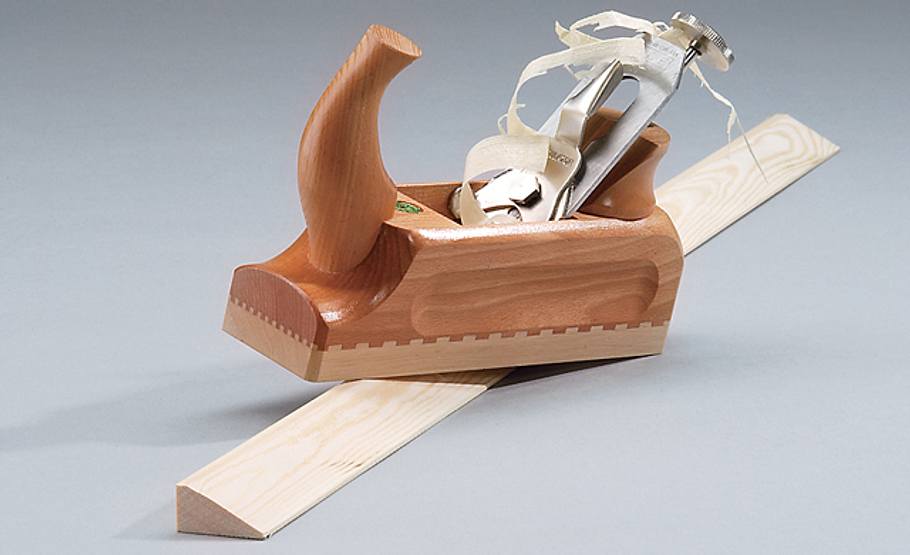

Hobeln Sie die eine Traufleiste des Dachrahmens nach den Winkelangaben des Bauplans schräg an.
Fachwerkmühle: Schritt 16 von 60

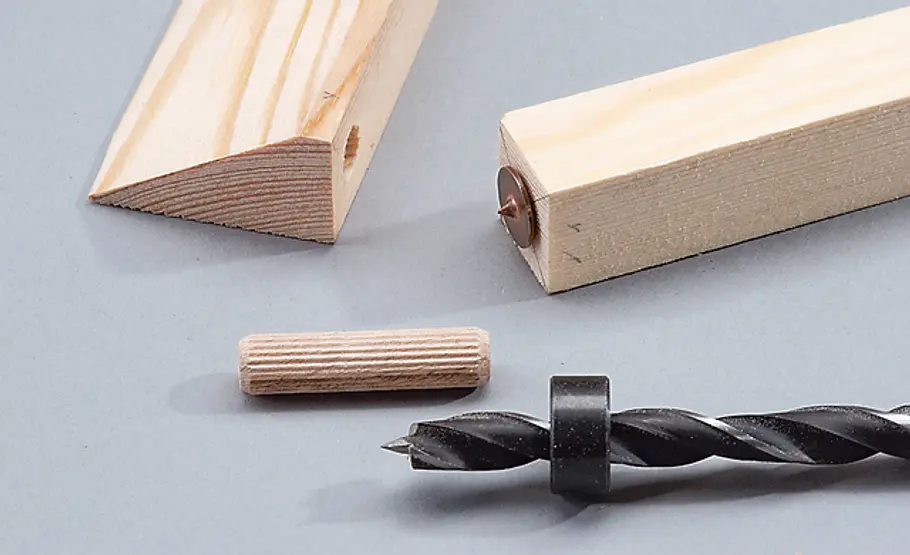

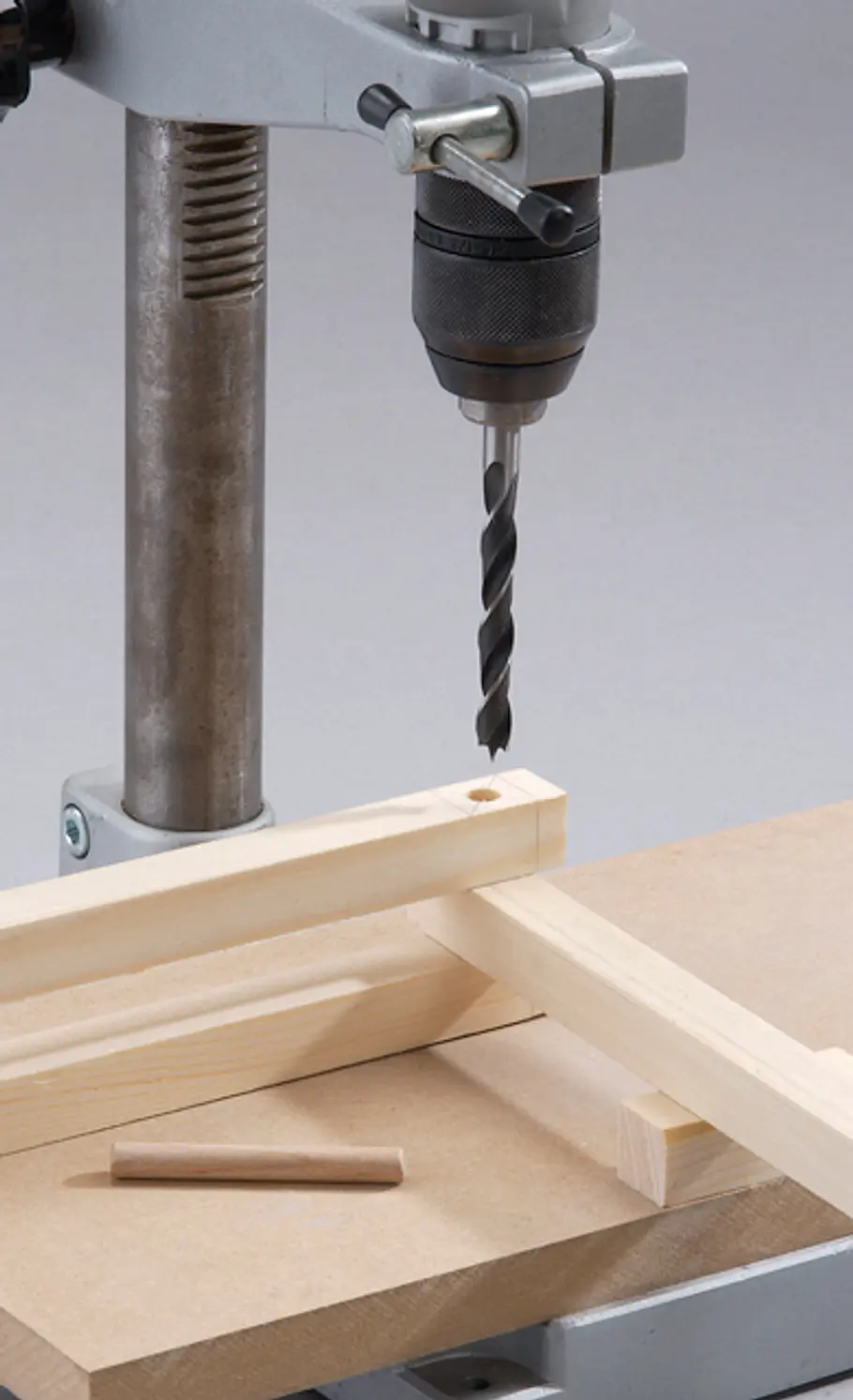

In die Querleisten bohren Sie mit Tiefenanschlag mittig Dübellöcher, die Sie mit Markierungsspitzen übertragen.
Fachwerkmühle: Schritt 17 von 60

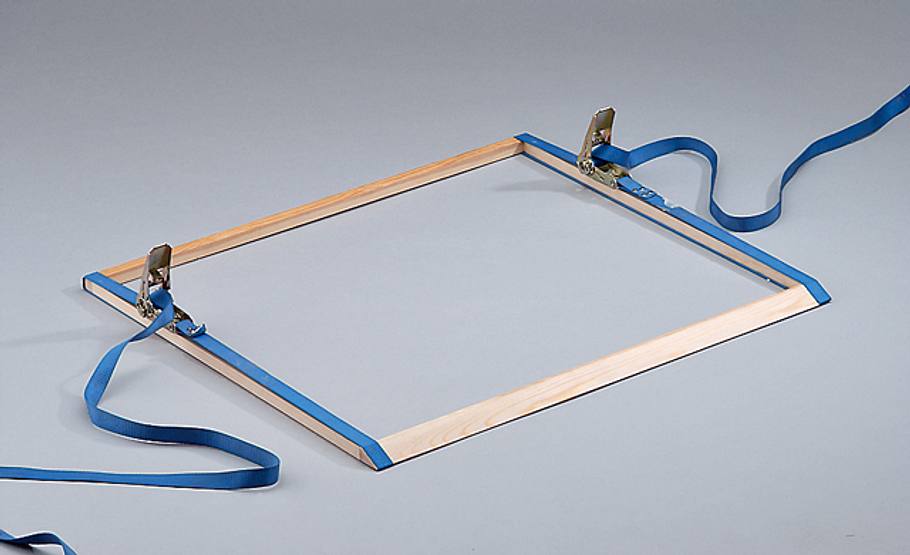

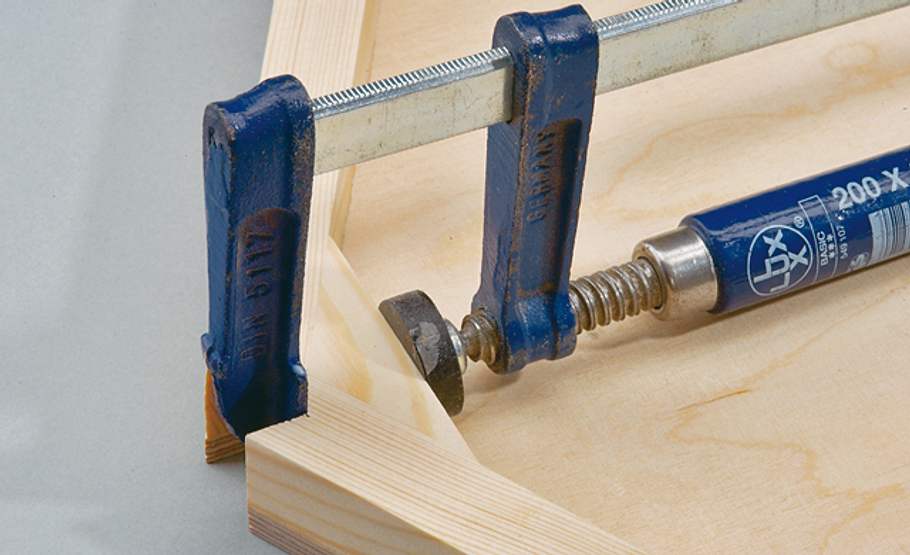

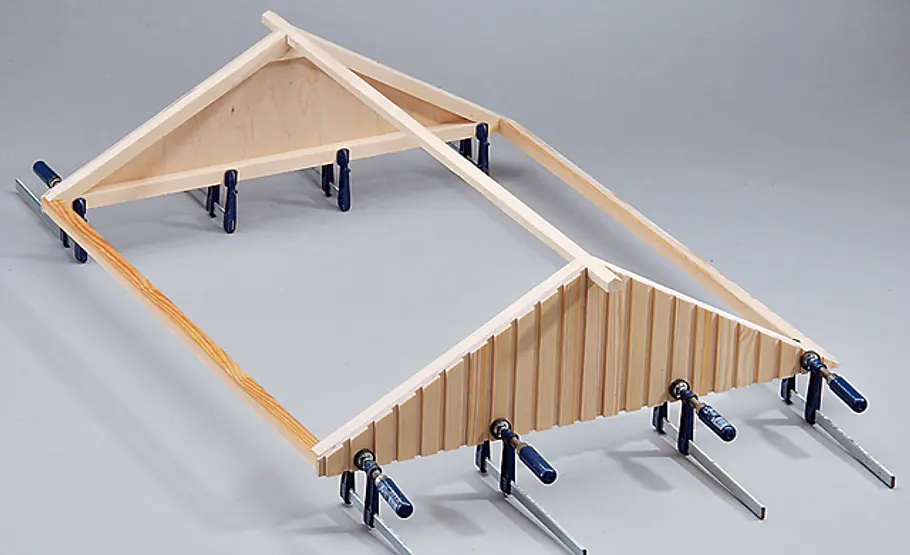

Verleimen Sie den Rahmen mit Spanngurten. Kontrollieren Sie, ob er rechtwinklig ist.
Fachwerkmühle: Schritt 18 von 60

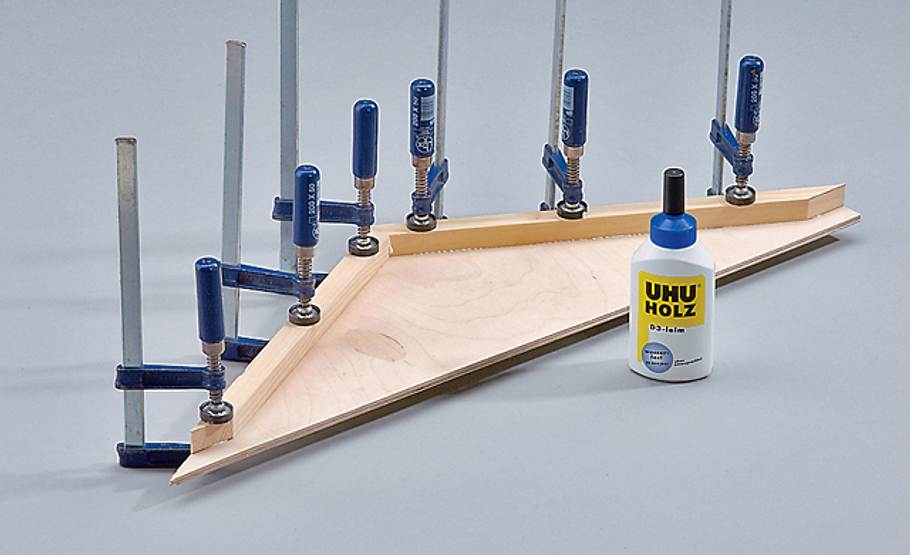

Leimen Sie die Verstärkungsleisten auf die Rückseiten der Giebelplatten.
Fachwerkmühle: Schritt 19 von 60

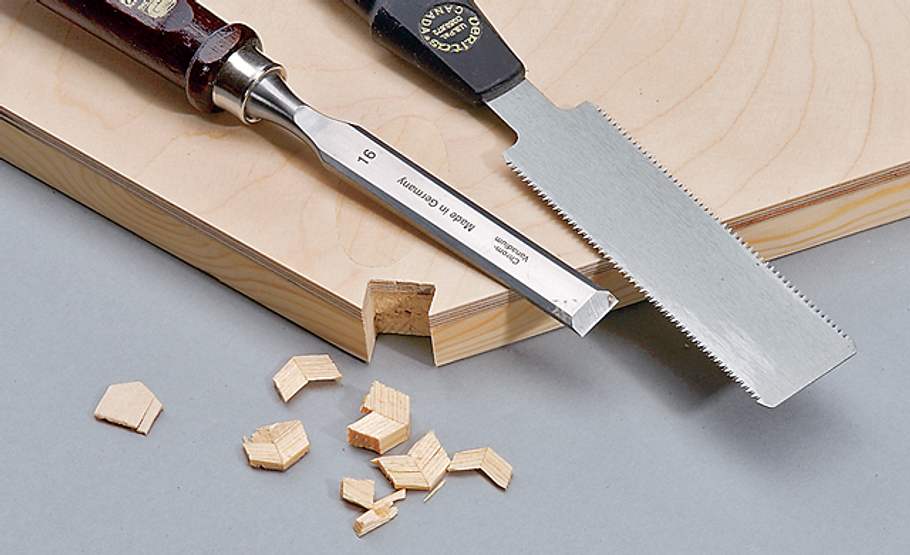

Die Giebelspitze für den Firstbalken ausklinken: links und rechts einschneiden und mit dem Beitel herausarbeiten.
Fachwerkmühle: Schritt 20 von 60

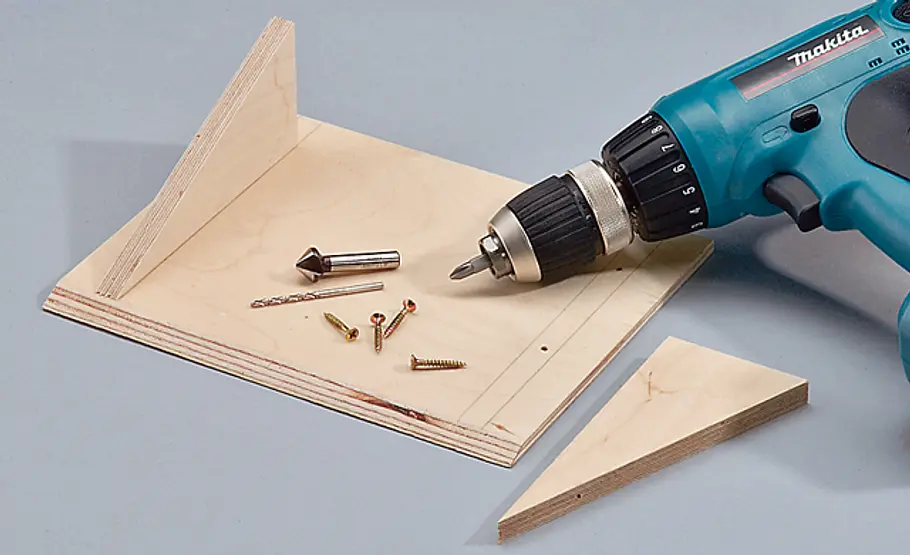

Um den Firstbalken von unten verschrauben zu können, leimen Sie die Dreiecksverstärkung in die Spitze.

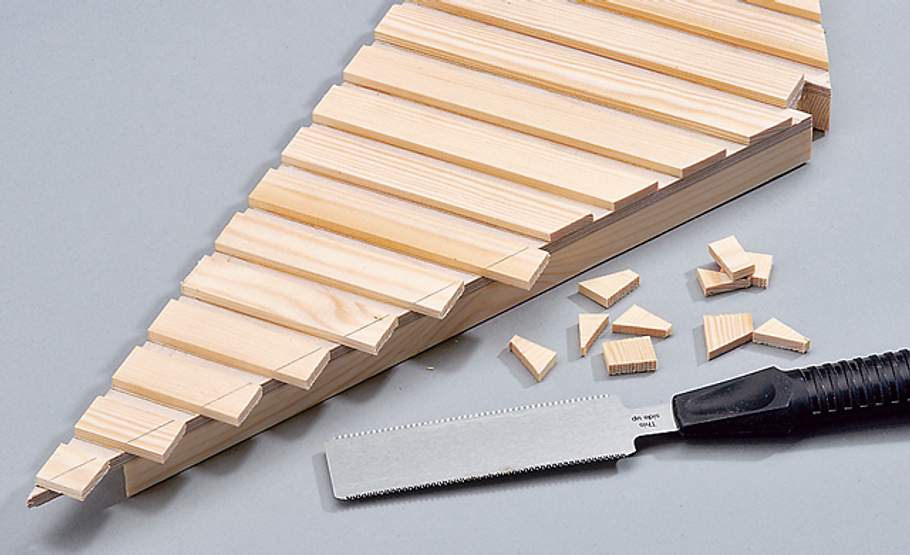

Fachwerkmühle: Schritt 21 von 60
Bretterverkleidung des Giebels aufleimen, Giebelverlauf markieren und die Leisten mit der Feinsäge kürzen.
Fachwerkmühle: Schritt 22 von 60
Verschrauben Sie den Firstbalken auf den Giebeln. Dann leimen Sie diese an den Rahmen.

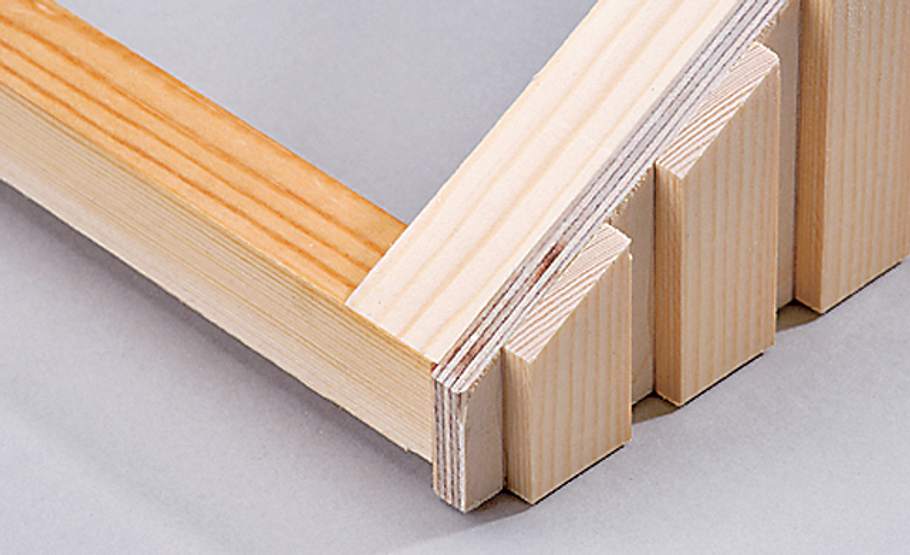

Fachwerkmühle: Schritt 23 von 60

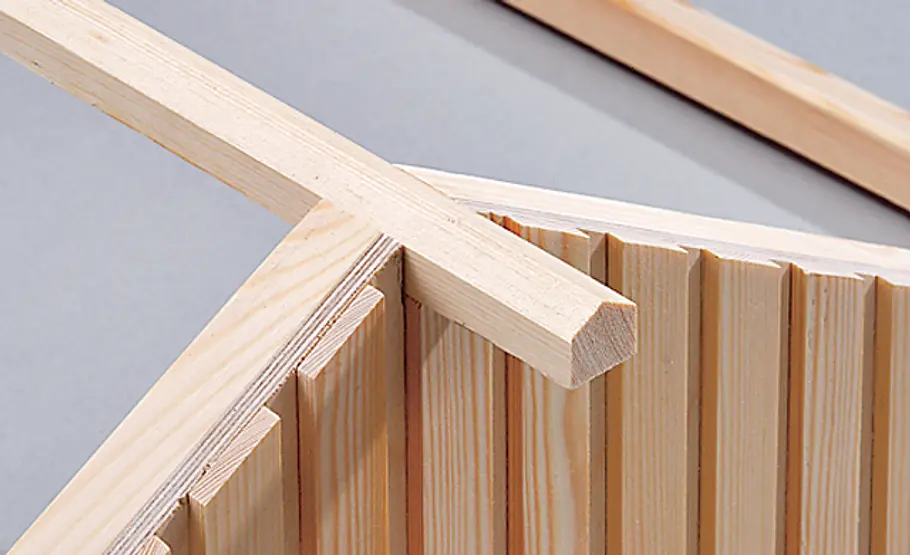

Die Firstpfette steht deutlich über, die genauen Maße enthält unser Bauplan.
Fachwerkmühle: Schritt 24 von 60
Die Giebel stehen nach unten 5 mm über. So sind sie in Längsrichtung fixiert.
Fachwerkmühle: Schritt 25 von 60

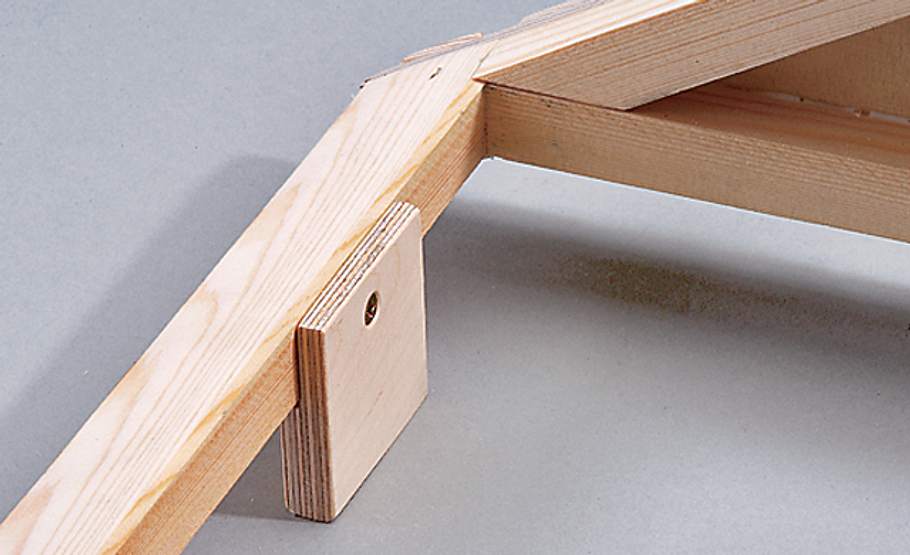

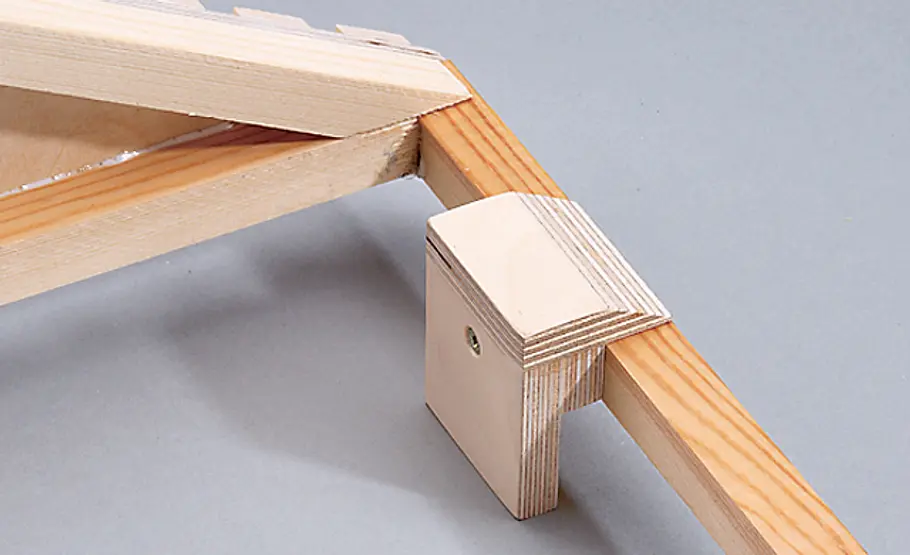

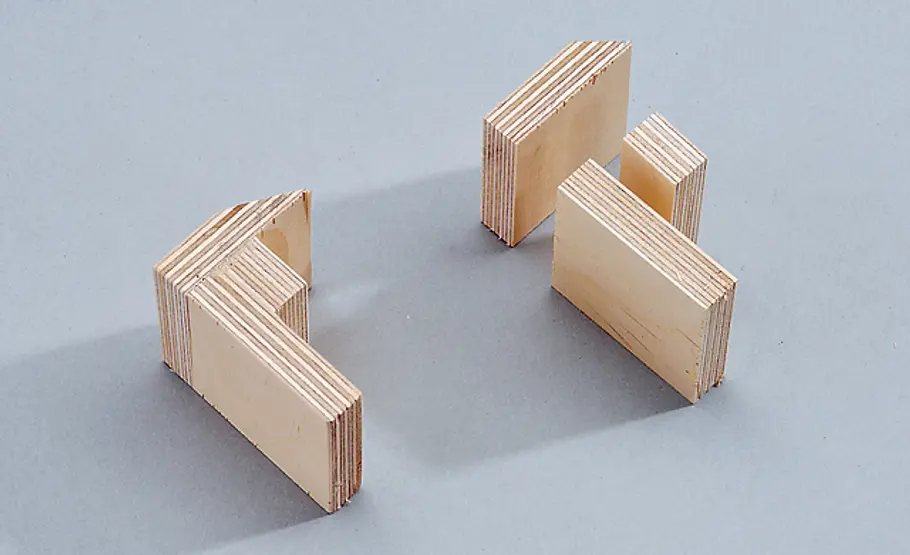

In Querrichtung fixieren diese Halter das Dach, ...
Fachwerkmühle: Schritt 26 von 60
... die angeschrägten sitzen an der Vierkant-Traufleiste der Gaubenseite.
Fachwerkmühle: Schritt 27 von 60

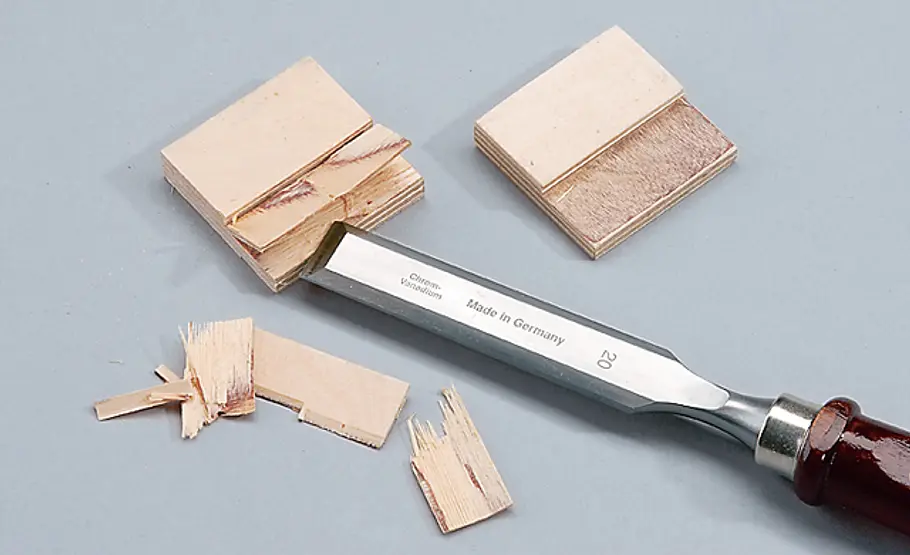

Die mit Hammer und Beitel ausgeklinkten Halterungen ...
Fachwerkmühle: Schritt 28 von 60
... befinden sich an der schräg gehobelten Traufleiste des Dachrahmens auf der anderen Seite.
Fachwerkmühle: Schritt 29 von 60
Löcher vorbohren und ansenken; Gaubenseiten durchs Dach verschrauben. Bretterverkleidung aufleimen.
Fachwerkmühle: Schritt 30 von 60

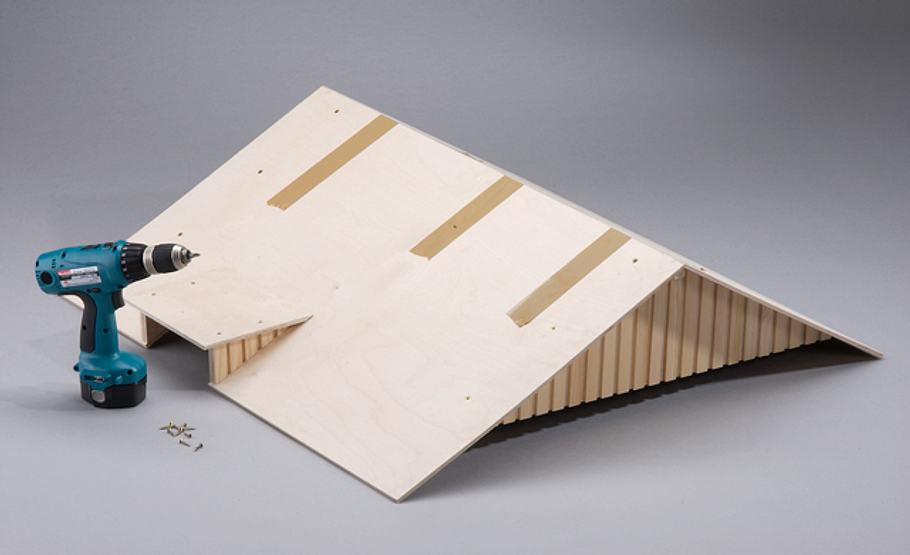

Gaube aufs Dach montieren. Die Dachplatten oben mit Paketband verbinden, verleimen und auf der Dachkonstruktion verschrauben.
Fachwerkmühle: Schritt 31 von 60

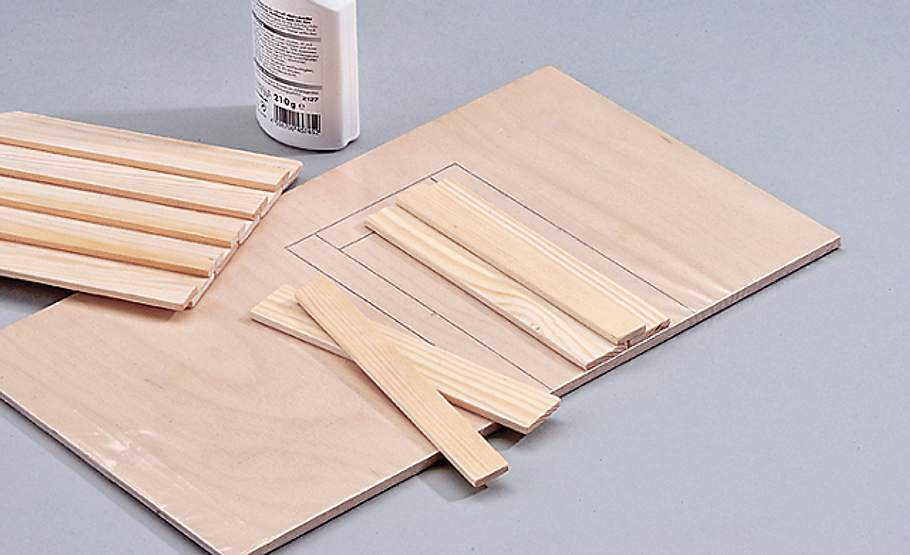

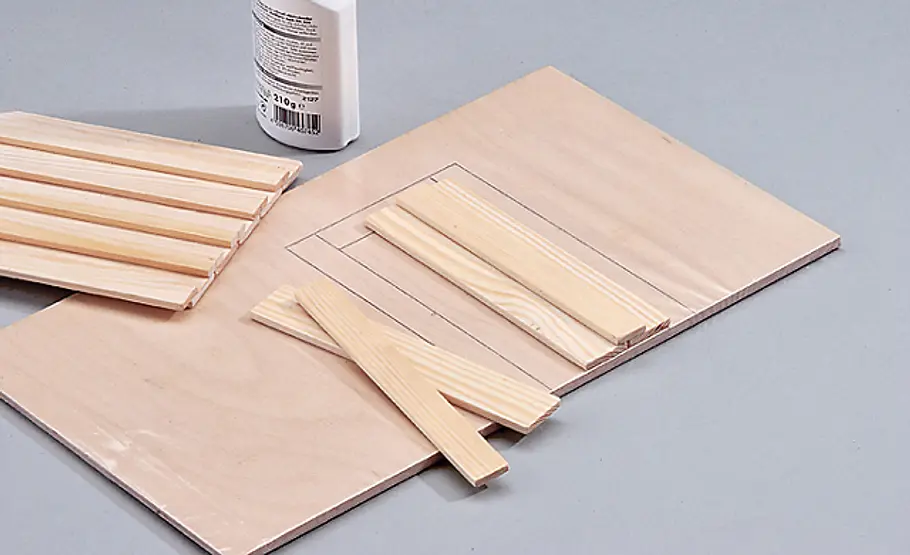

Tür auf einen Plattenrest zeichnen, Brett mit Folie bespannen. Türbretter an der Schmalseite mit Leim versehen und auf der Folie aneinander legen. Mit schmaleren Brettern aufdoppeln.
Fachwerkmühle: Schritt 32 von 60

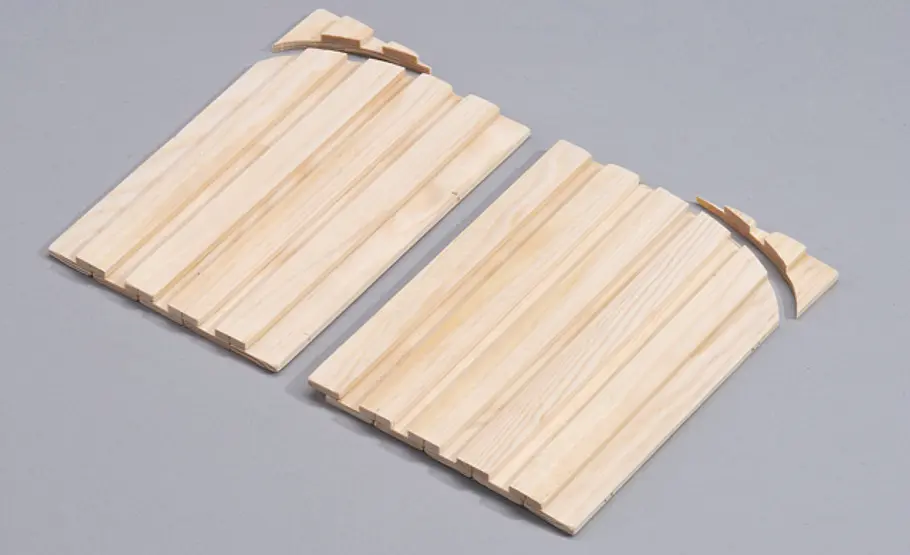

Torflügel nach Bauplan ausschneiden.

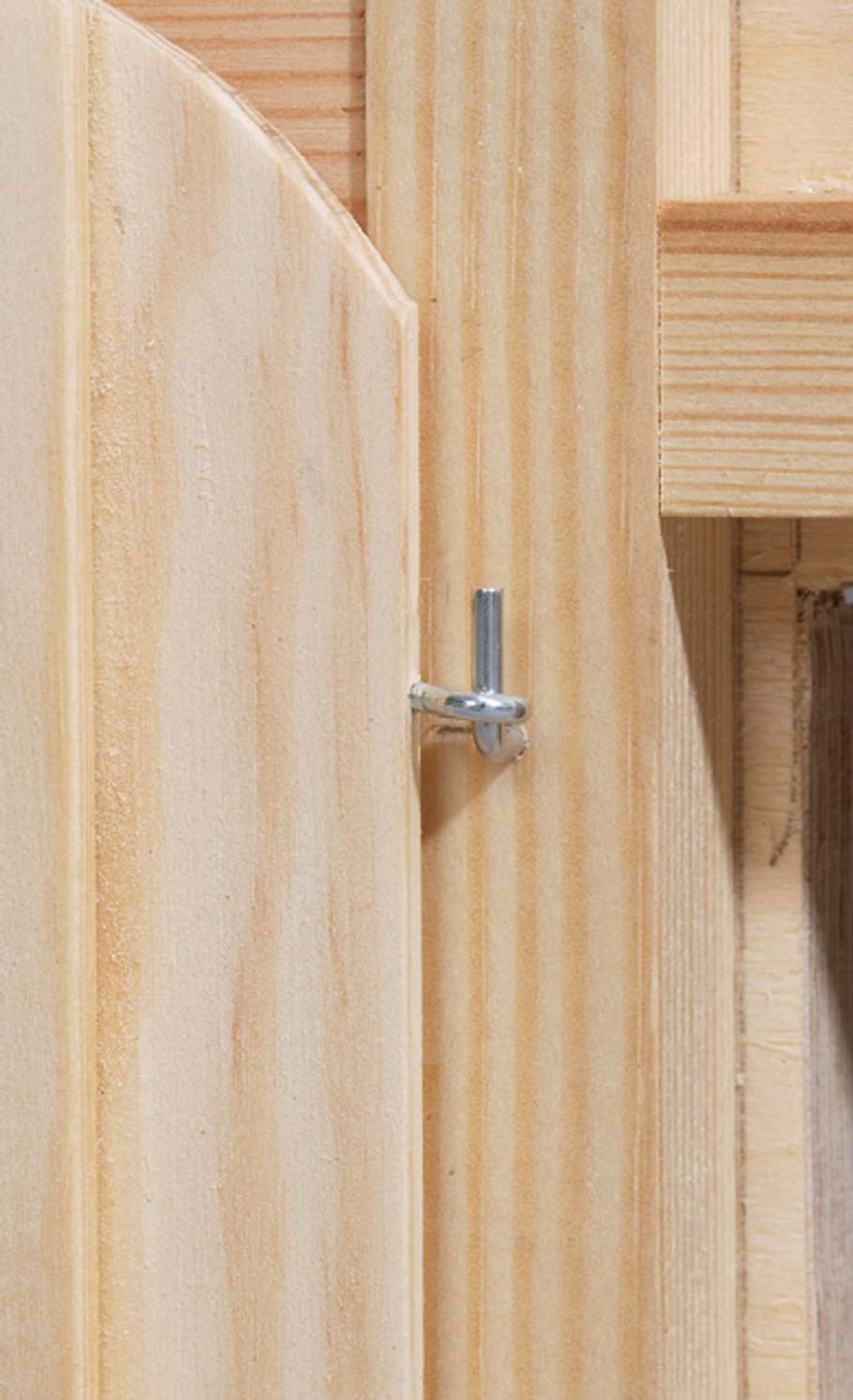

Fachwerkmühle: Schritt 33 von 60
Die Scharniere improvisieren Sie mit Schraubhaken und -ösen.

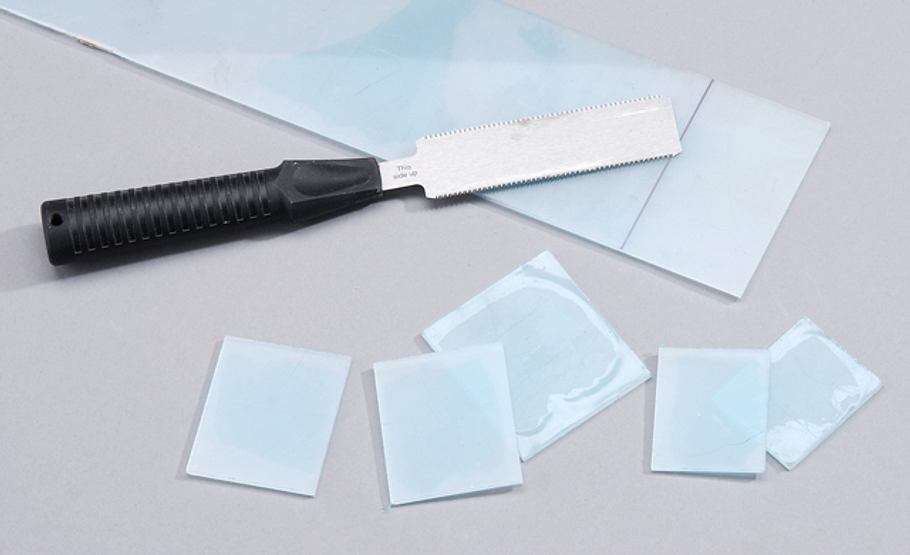

Fachwerkmühle: Schritt 34 von 60

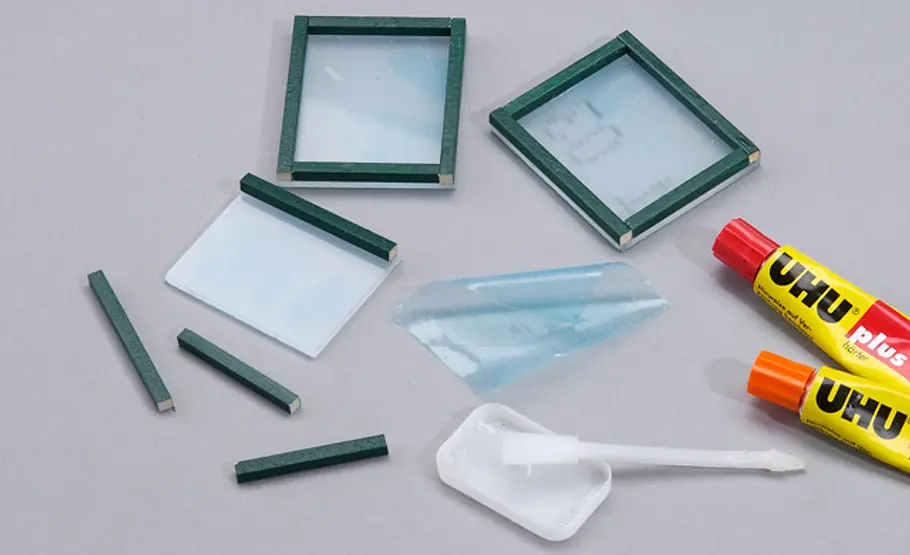

Schneiden Sie das Acrylglas für die Fenster mit der Feinsäge.
Fachwerkmühle: Schritt 37 von 60

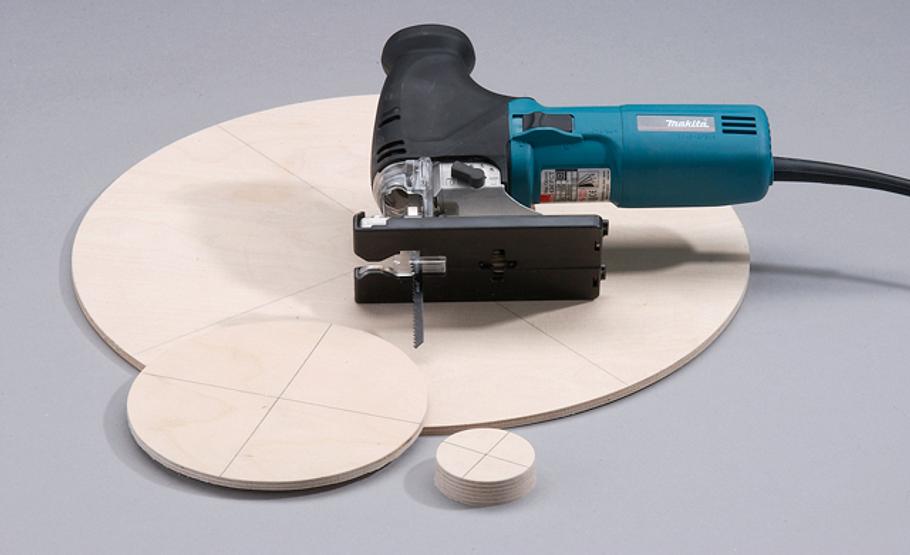

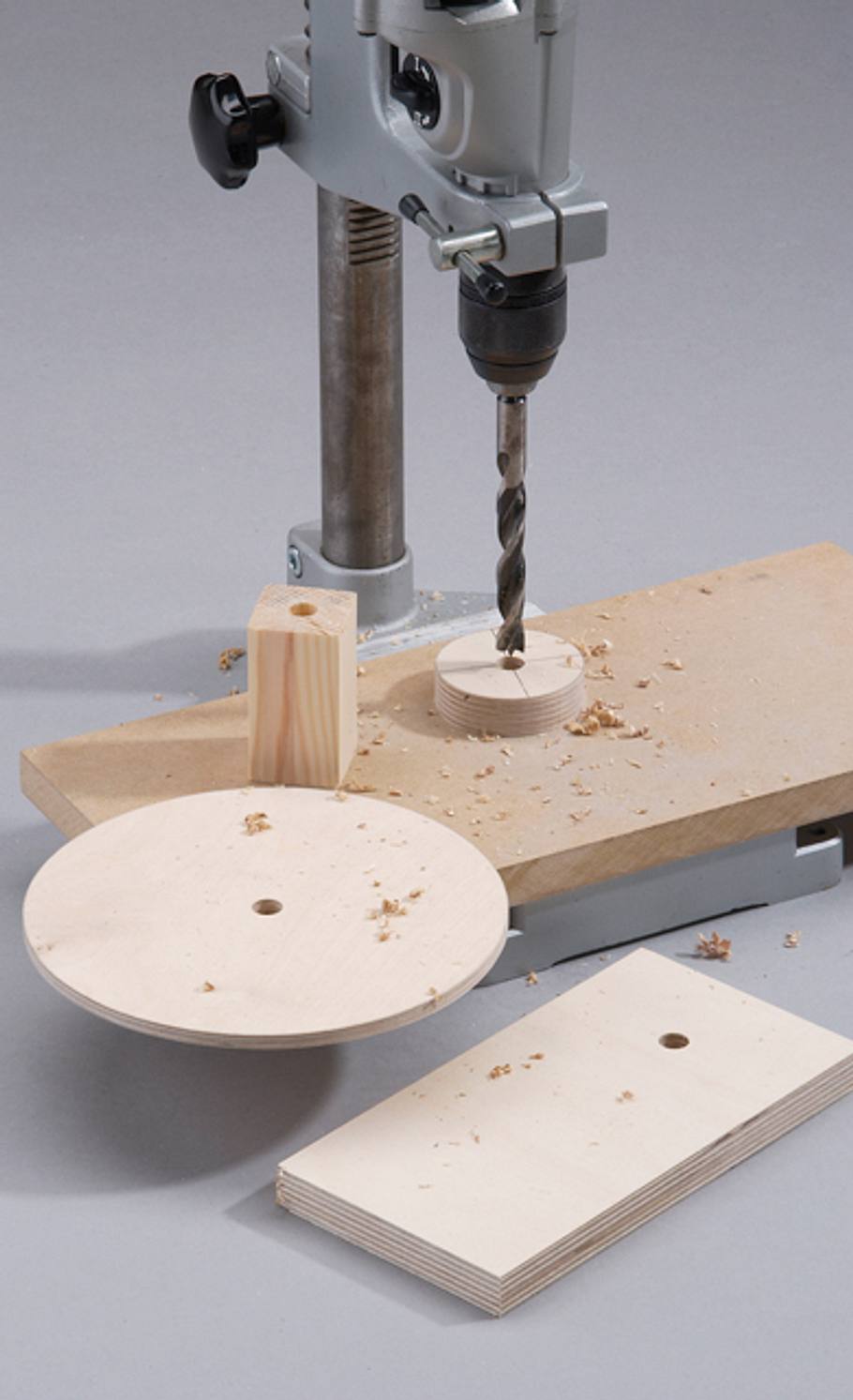

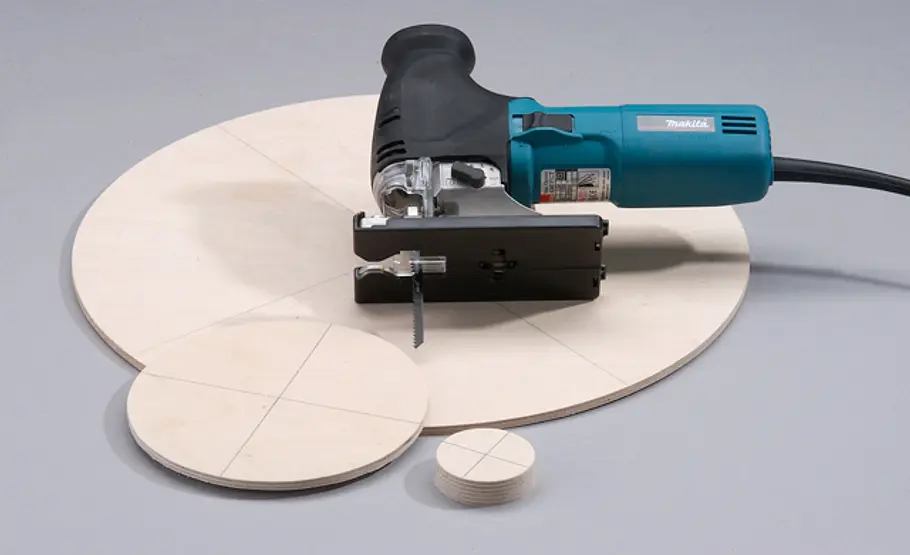

Bohren Sie 12-mm-Achslöcher in Radscheiben, Hauswandfüllstück und die verleimte Radachse.
Fachwerkmühle: Schritt 38 von 60

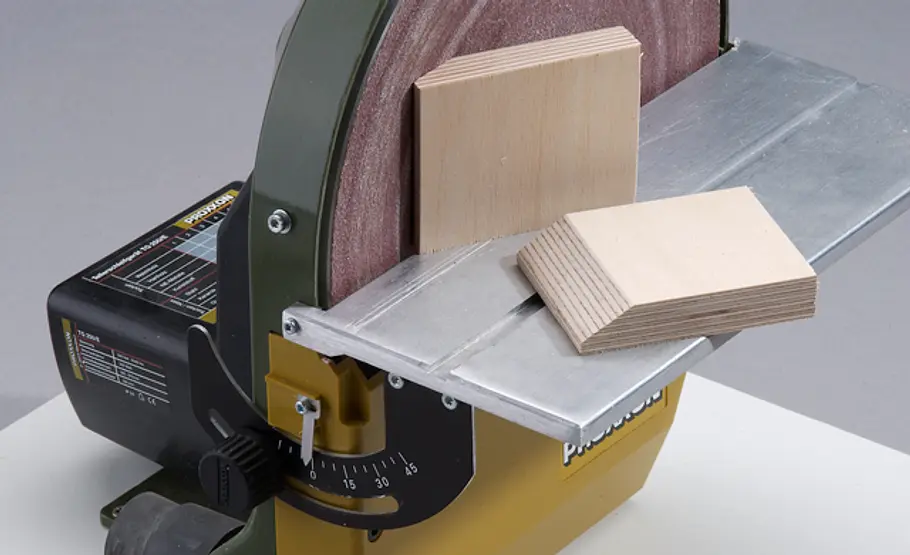

Die Radschaufeln vorn am Schleifteller nach unten hin bis auf einige Millimeter anschrägen.
Fachwerkmühle: Schritt 39 von 60

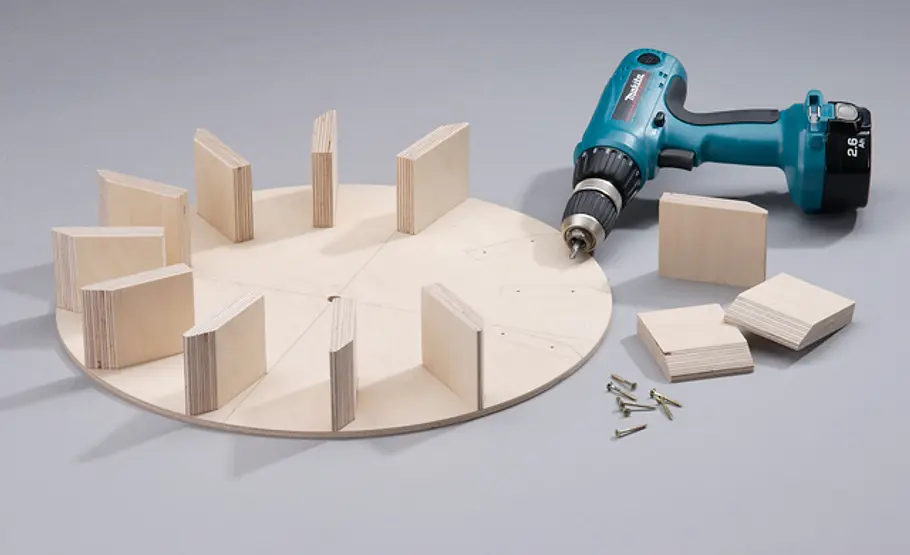

Positionen vom Bauplan übertragen. Vorbohren, ansenken und Schaufeln von außen montieren.
Fachwerkmühle: Schritt 40 von 60

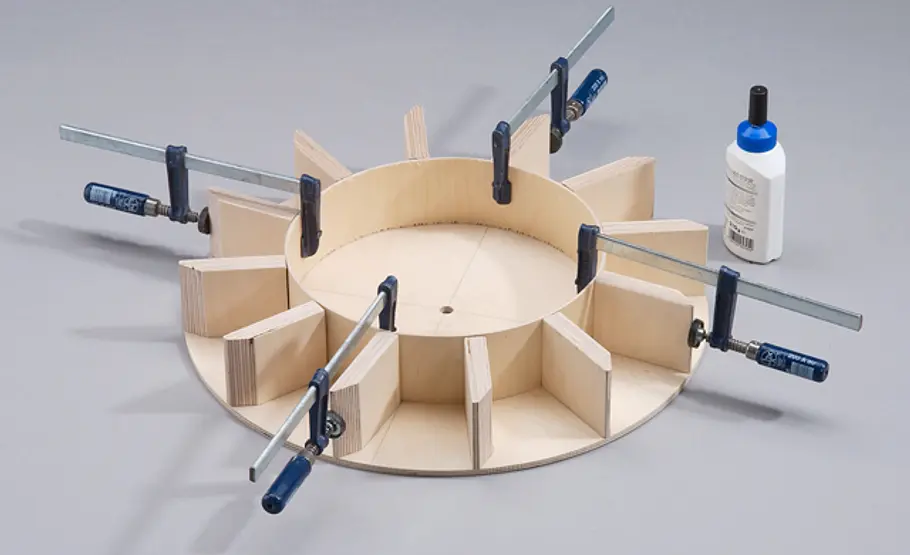

Flugzeugsperrholzstreifen einleimen. An der Stoßstelle mit Schrauben samt Scheiben sichern.
Fachwerkmühle: Schritt 41 von 60

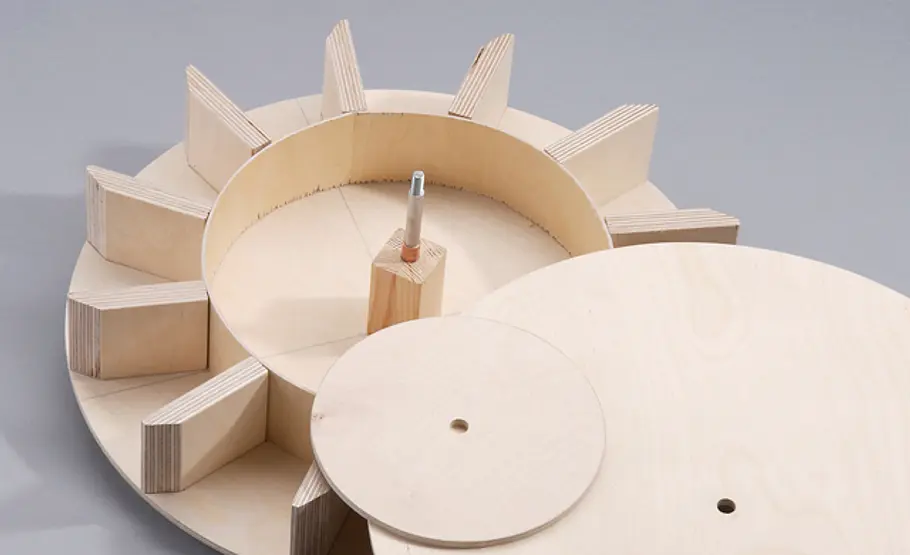

Auf die Radlagerscheibe die große Radscheibe mit Schaufeln und die Vierkant-Radachse stecken.

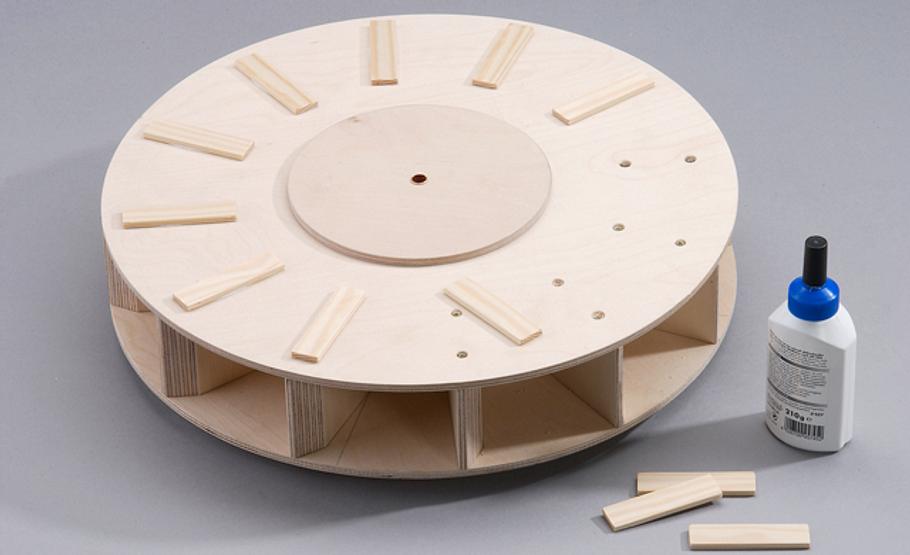

Fachwerkmühle: Schritt 42 von 60
Bohren Sie die zweite Radscheibe vor, schrauben Sie sie auf und verleimen Sie die Aufdoppelung.
Fachwerkmühle: Schritt 43 von 60
Die Verschraubung decken Sie mit Zierleisten ab, die Sie einfach aufleimen.

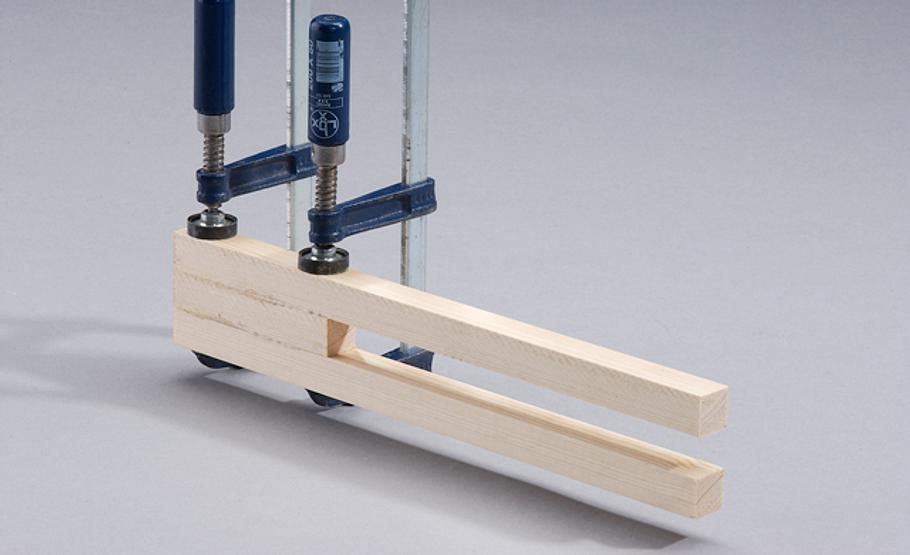

Fachwerkmühle: Schritt 44 von 60

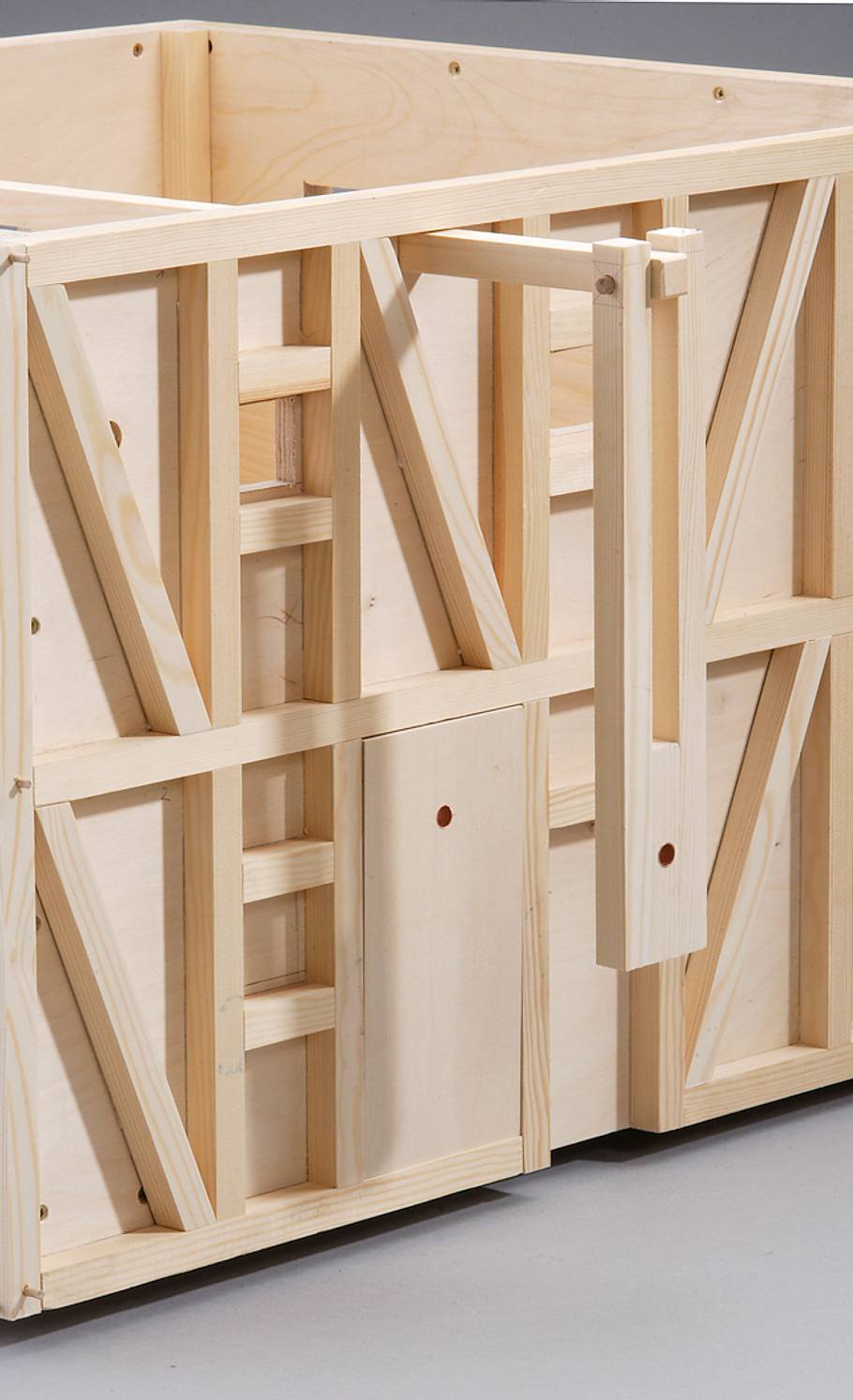

Verleimen Sie die Radaufhängung aus drei Leistenstücken; das kurze mittlere hält die Achse.
Fachwerkmühle: Schritt 45 von 60
Bohren Sie die 8-mm-Löcher für die Dübelverbindung der Aufhängung mit dem Ausleger oben in der Gaube in einem Durchgang.
Fachwerkmühle: Schritt 46 von 60

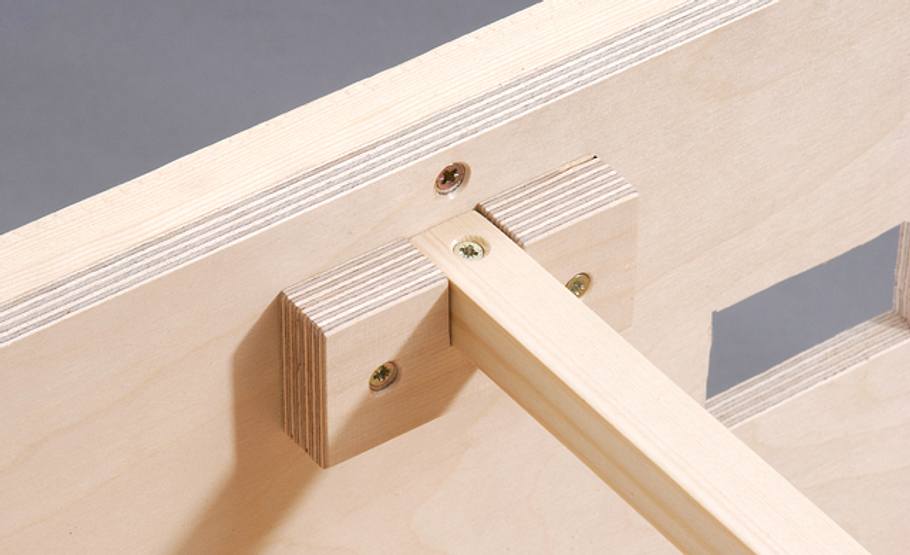

Auf der Seite gegenüber den Ausleger in einem Lager verschrauben.
Fachwerkmühle: Schritt 47 von 60

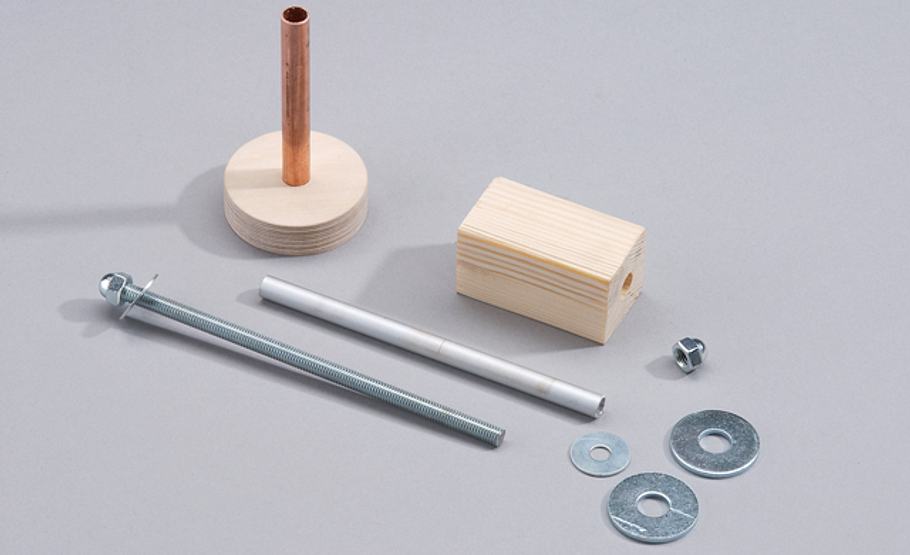

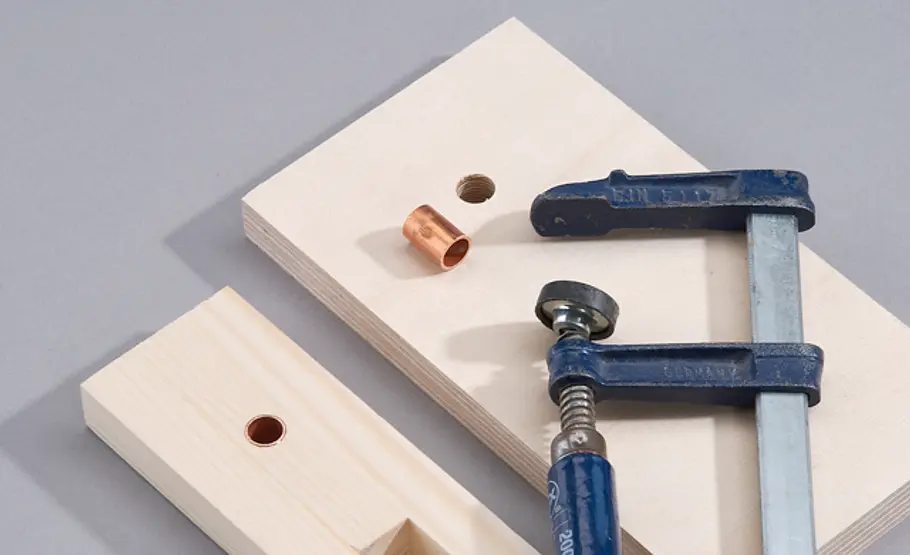

Rohrstückchen mittels Zwinge in die Löcher von Aufhängung und Füllstück pressen.
Fachwerkmühle: Schritt 48 von 60
Darin lagert später die Alu-Achse des Mühlrads.
Fachwerkmühle: Schritt 49 von 60

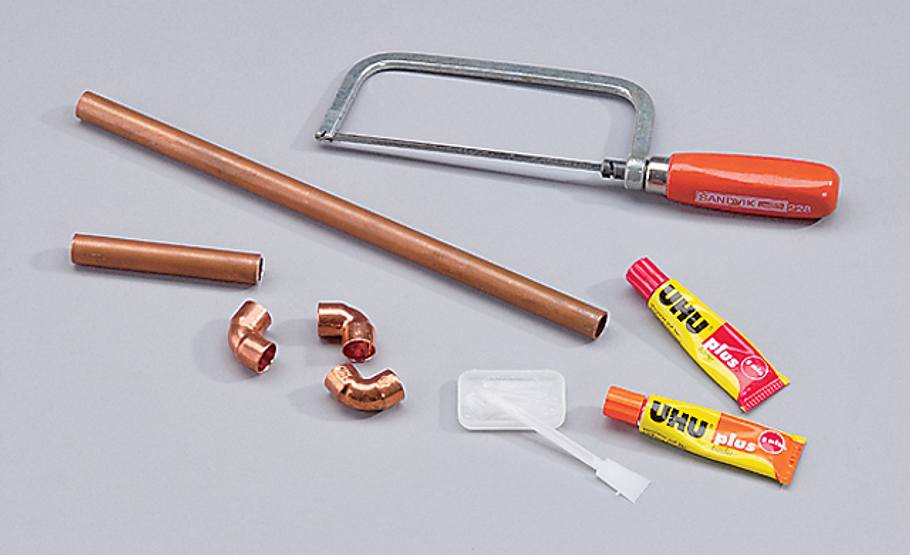

Längen Sie die Rohre der Wasserleitung ab. Die Winkelstücke mit Zweikomponentenkleber fixieren.
Fachwerkmühle: Schritt 50 von 60

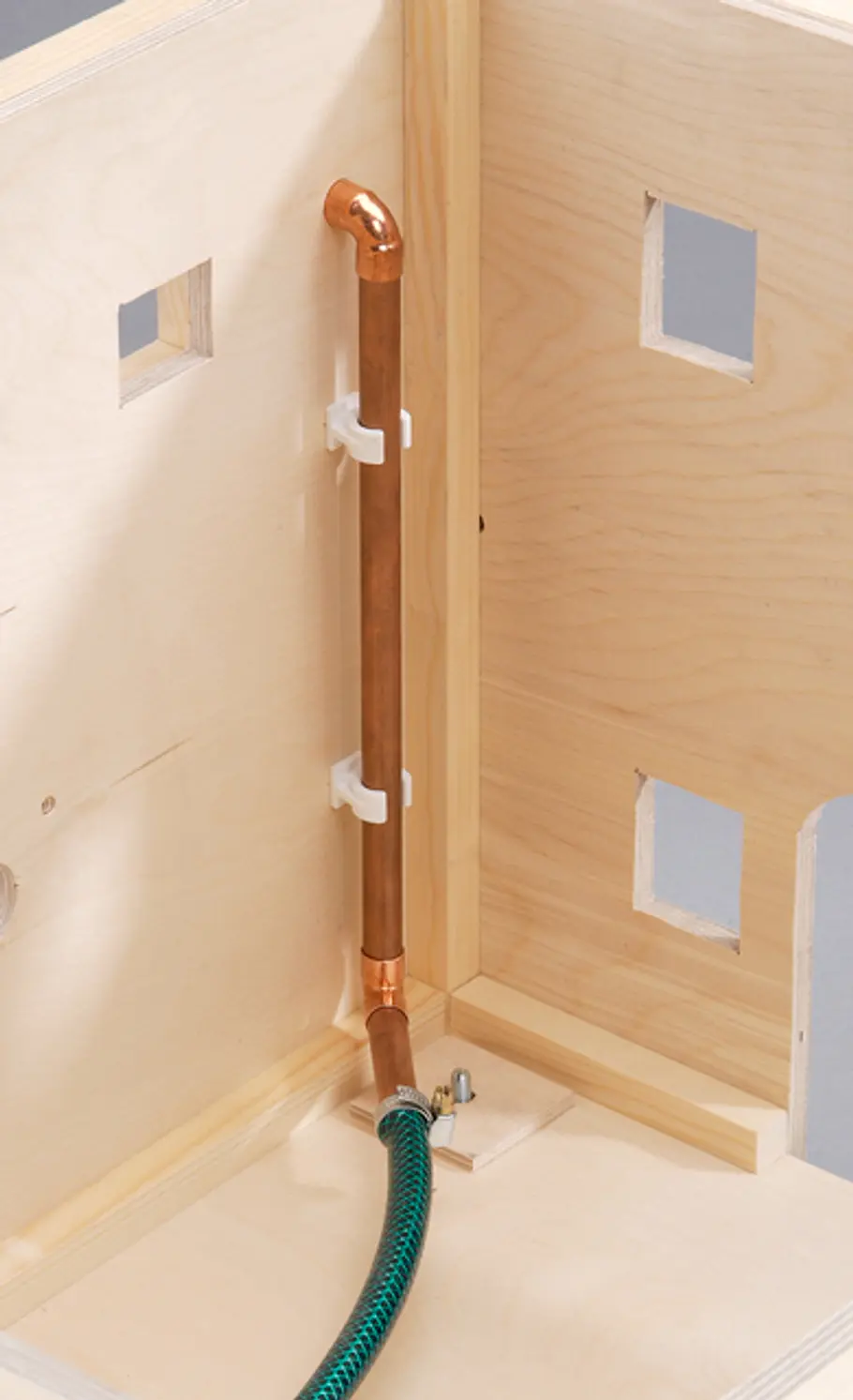

Wasserleitung mit Rohrleitungsschellen im Inneren des Hauses montieren. Den Wasserschlauch unten mittels Schlauschelle anschließen.
Fachwerkmühle: Schritt 51 von 60

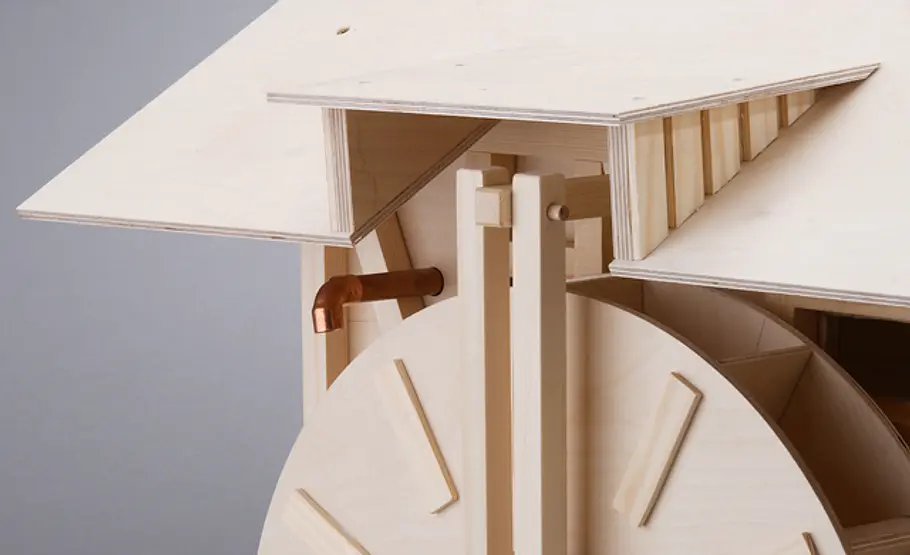

Die genaue Lage der Wandöffnung für die Wasserzufuhr können Sie dem Bauplan entnehmen.

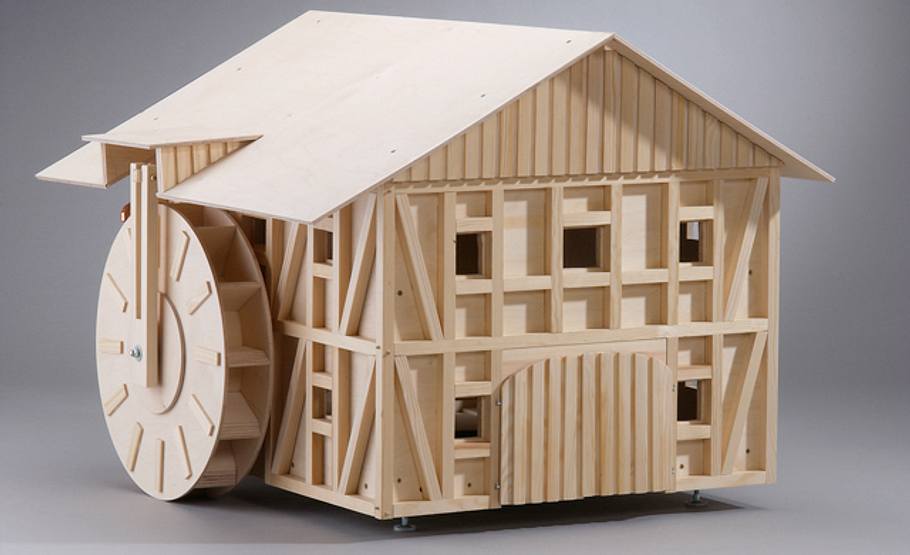

Fachwerkmühle: Schritt 52 von 60

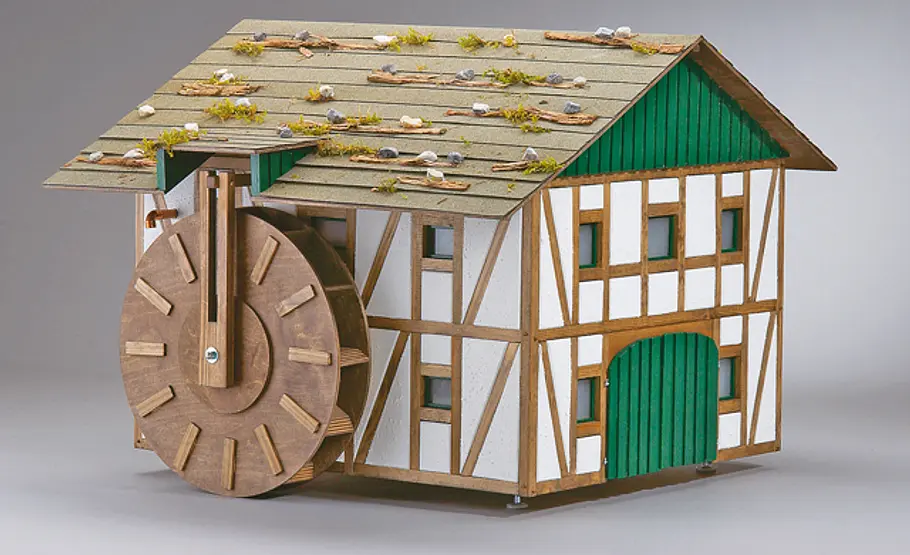

Fertig ist die Wassermühle im Fachwerkhaus. Damit das Holz im garten nicht fault, sollten Sie auf ausreichenden Holzschutz achten!
Fachwerkmühle: Schritt 53 von 60

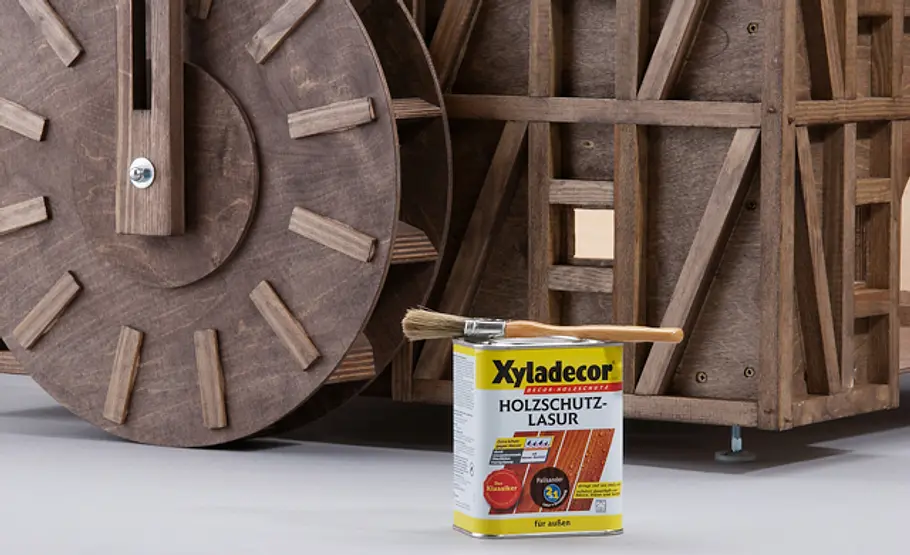

Streichen Sie also Haus und Mühlrad komplett und gründlich mit Holzschutzlasur für außen. Sie sorgt zugleich für den Palisander-Ton.
Fachwerkmühle: Schritt 54 von 60

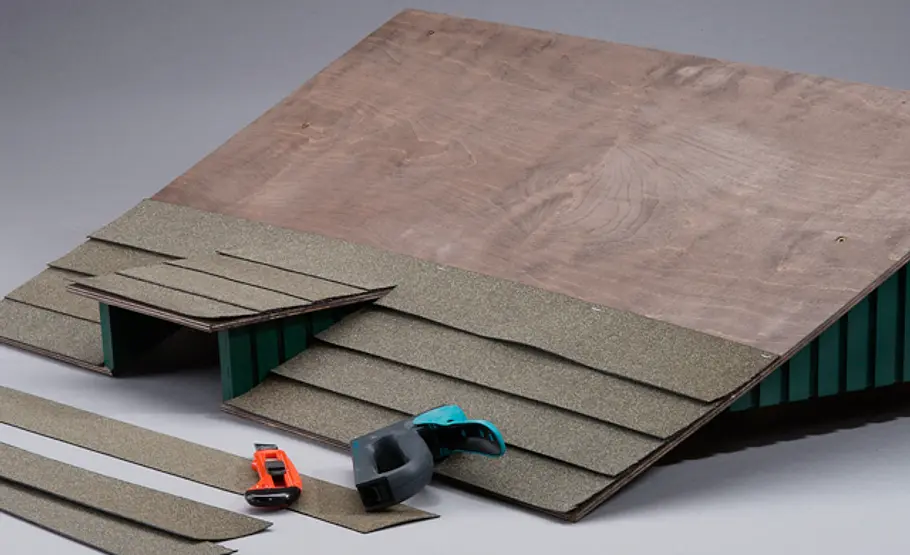

Mit dem Cutter am Metalllineal 70 mm breite Dachpappestreifen schneiden. Tackern Sie diese 20 mm überlappend auf die Dachplatten.
Fachwerkmühle: Schritt 55 von 60

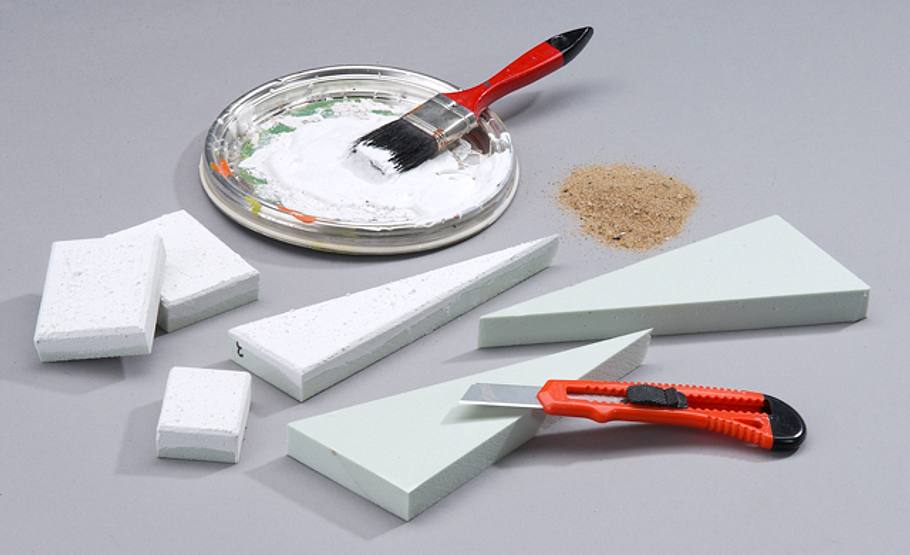

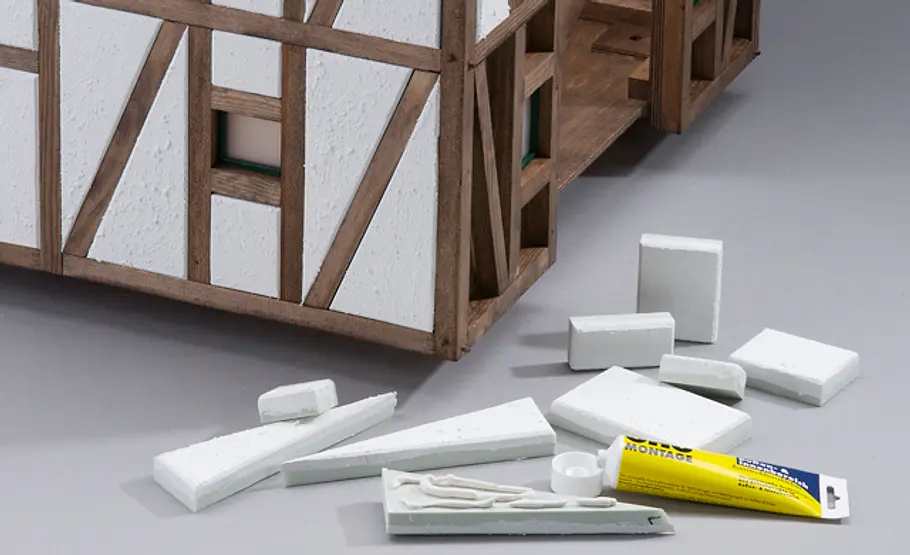

Aus 20-mm-Hartschaumplatte die Ausfachungen mit dem Cutter schneiden, Außenkanten leicht anfasen. Streichen Sie die Stücke mit Fassadenfarbe, der Sie etwas Sanb beimischen.
Fachwerkmühle: Schritt 56 von 60
Nach dem Trocknen mit Montagekleber versehen in die Gefache drücken.
Fachwerkmühle: Schritt 57 von 60
Mit etwas grüner Lackfarbe haben wir noch Giebel und Tor gestrichen. Die Steine und Moos-Stücke sind einfach mit der Heißklebepistole befestigt.

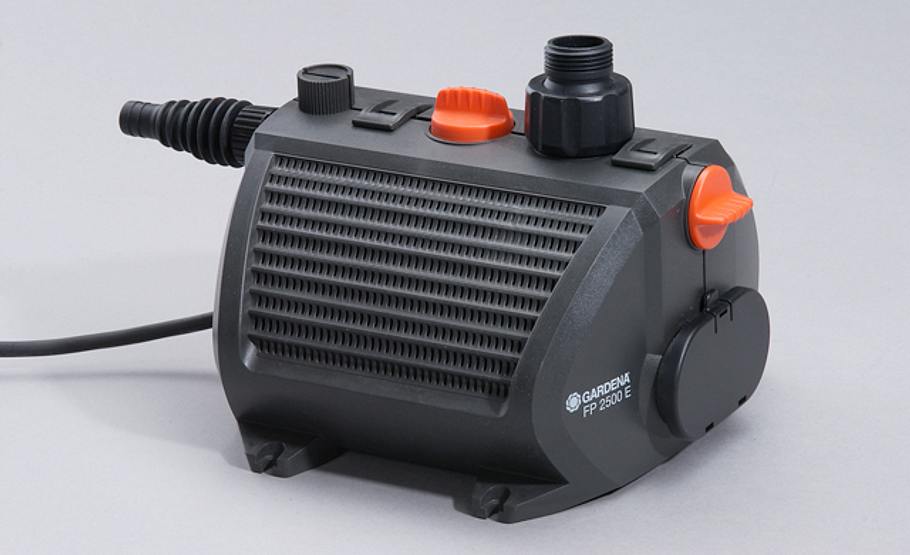

Fachwerkmühle: Schritt 58 von 60
PRAXISTIPP: Die Pumpe FP 2500 E (119 Euro) fördert Wasser bis zu 2,4 m hoch. Leistung: 2300 l/h, Nennleistung: 30 Watt. Installieren Sie sie zum Beispiel in einer seitlich unterhalb der Mühle eingelassenen Wanne. Der Durchfluss (= Geschwindigkeit des Rades) lässt sich stufenlos regulieren.
Fachwerkmühle: Schritt 59 von 60

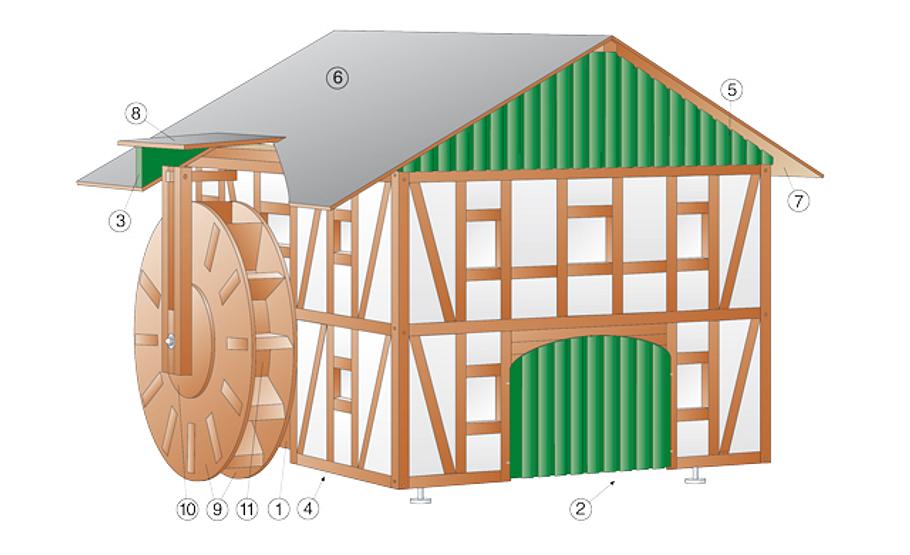

In der Zeichnung gut zu sehen: Die Stellfüße koppeln die Mühle vom Erdboden ab. Alle zum Nachbau der Wassermühle erforderlichen Maße finden Sie im Bauplan.
Fachwerkmühle: Schritt 60 von 60

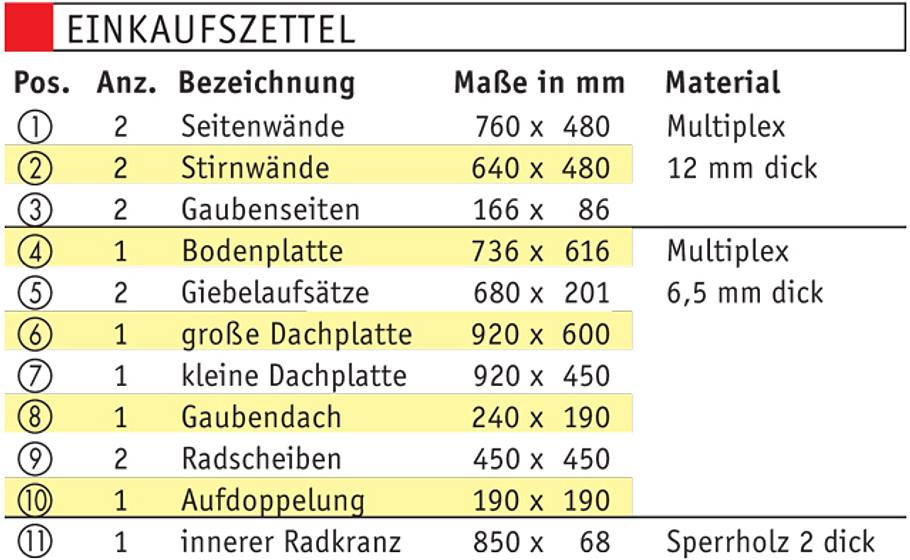

Materialliste: Sonstiges: Multiplex 18 dick: 1x 500 x 500 (Füllstück (Hauswand Radseite), Lager Ausleger, Radschaufeln); Multiplex 12 dick: 1x 200 x 200 (Dachfixierung, Lagerscheibe Rad); Multiplex 6,5 dick: 1x 120 x 120 (Aufdoppelungen Höhenverstellung); Kiefer 35 x 20: 1 Traufleiste 800 lang; 30 lfd. m Kiefer 20 x 20 (Fachwerk, Eckverbinder innen, Radaufhängung, 4 Radachsenteile, Sturz (Doppletor), Firstleiste, 1 Traufleiste (Radseite)); 3 lfd. m Kiefer 30 x 5 (Doppeltor und Türbretter; 8 lfd. m Kiefer 20 x 5 (Beplankungen Gauben- und Giebelseiten, Tür und Doppeltorflügel, Verzierungen Radscheibe; Acrylglas (satiniert) 3 dick: 1x 500 x 500 (Fenstereinsätze); Kupferrohr Ø 12 x 1 x 200 (Lagerung Radachse); Alu-Rohr Ø 10 x 1 x 200 (Radachse); Gewindestab M8 x 200; 2 Hutmuttern M8; je 2 Scheiben für M8 und M10; 4 Verstellfüße M8 mit Einschlagmuttern M8; 1 Holz- Rundstab Ø 8 x 75 lang (Auslegergelenk); Dübel Ø 4 x 30 (Verbindung Eckhölzer) und Ø 6 x 30 (Dachrahmen); je 6 Schraubhaken und passende -ösen; Styrodur 20 dick: 2 Platten 1250 x 600; Spanplatten- Schrauben; Montagekleber; wasserfester Holzleim. Wasserversorgung: Kupferrohr Ø 15: je 1x 80 und 95 lang, 1x 300 lang; 3 Fittings; 2 Rohrschellen; Schlauchstück und -schelle.
Bauplan bestellen
Diese kanpp 70 cm hohe Fachwerk-Wassermühle führt Sie in ungeahnte Weiten: Sie fordert dekorative Maßnahmen geradezu heraus. Wir haben wegen des Termindrucks aufgehört, noch an so etwas wie weitere Giebelverzierungen, Fensterläden und ein detaillierteres Mühlrad auch nur zu denken. Aber Sie haben ja Zeit, können weiter überlegen und konstruieren. Wie immer hilft Ihnen dabei unser Bauplan zum Bestellen.
Fachwerk-Wassermühle: Fassade
Die Fassadengestaltung der Fachwerkmühle können Sie natürlich variieren: Ob sauerländer, münsterländer Gefache oder Fachwerk aus dem Emsland – aus welcher Region Ihre Fachwerk-Wassermühle stammt, bestimmen Sie!
