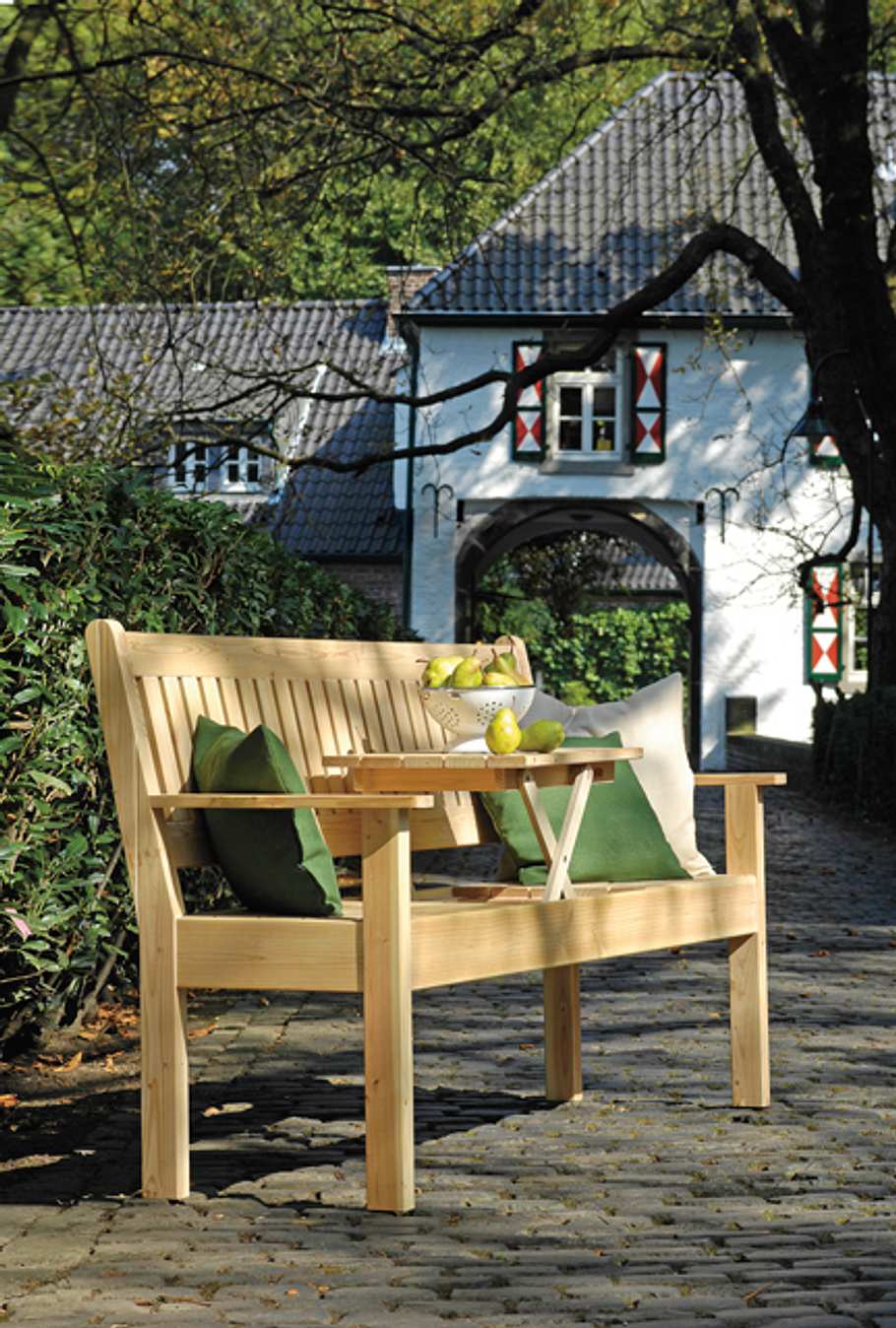

Gartenbank mit Tisch selber bauen
Unser Bauplan-Thema (SE 04/2010, Bauplan leider vergriffen), eine Gartenbank mit ausklappbarem Scherentisch, ist ideal für das kleine Kaffeekränzchen zu zweit. Wie Sie die Bank mit Klapptisch selbst bauen, zeigt Schritt für Schritt unsere Anleitung – alle zum Nachbau der Klapptisch-Bank erforderlichen Maße finden Sie auf dem Bauplan.
Gartenbank bauen: Schritt 1 von 39
In selbst ist der Mann haben wir schon verschiedene, zum Teil noch immer als Bauplan erhältliche Gartenbänke realisiert, die mit großer Begeisterung von unseren Lesern nachgebaut werden. So eine Bank mit Kaffeetisch gab's noch nie!
Gartenbank bauen: Schritt 2 von 39

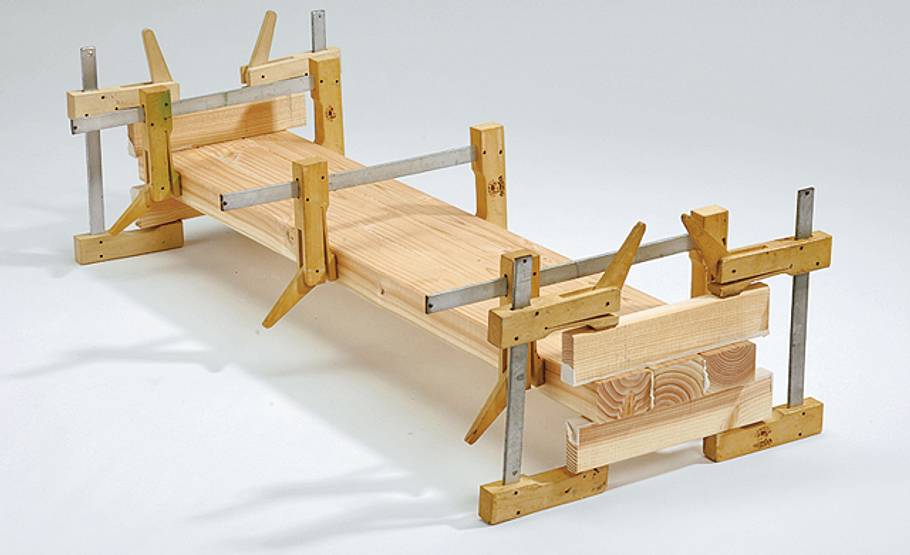

Die Bauteile für die Hinterbeine werden
aus je drei Douglasienhölzern 45 x 70 mm
mit wasserfestem Klebstoff aufgedoppelt.
PRAXISTIPP: Wasserfester Holzleim (Weißleim) entspricht der Kategorie D3 und ist damit nur „bedingt“ wasserfest. Für absolut wasserbeständige Außenverklebungen empfehlen wir den fugenfüllenden Ponal Konstruktions PUR-Kleber.
Gartenbank bauen: Schritt 3 von 39

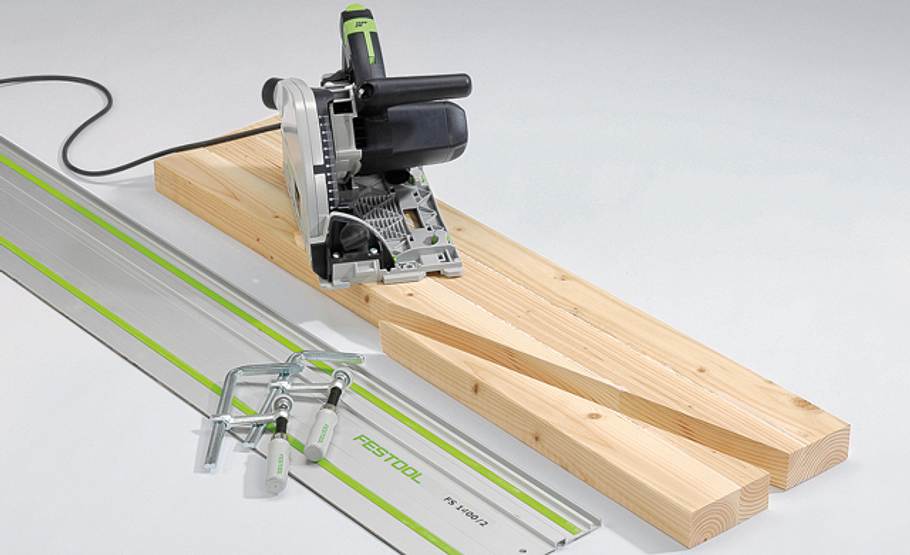

Mit Handkreissäge und Führungsschiene die Schräge der Rückenlehne zuschneiden.
Gartenbank bauen: Schritt 4 von 39

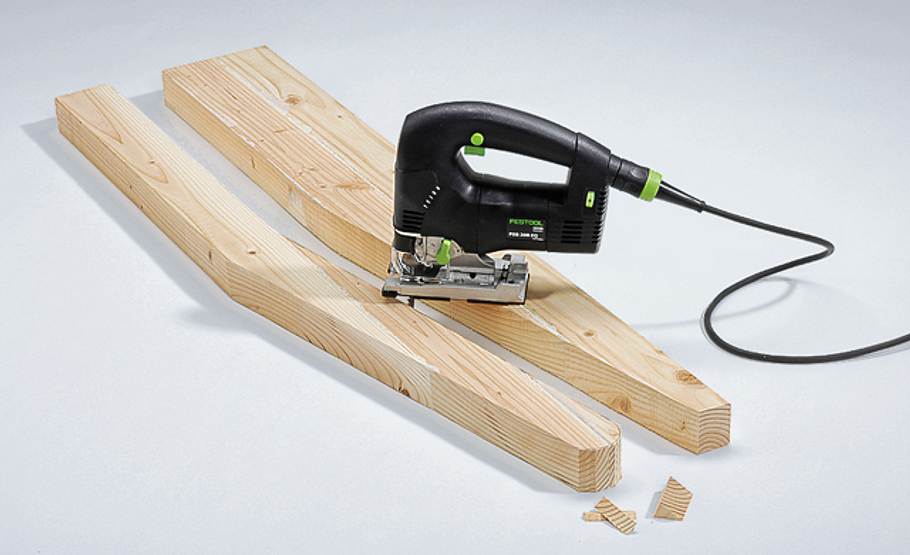

Anschließend mit der Stichsäge die hintere Kontur zuschneiden. Ausreichend langes Sägeblatt verwenden!
Gartenbank bauen: Schritt 5 von 39

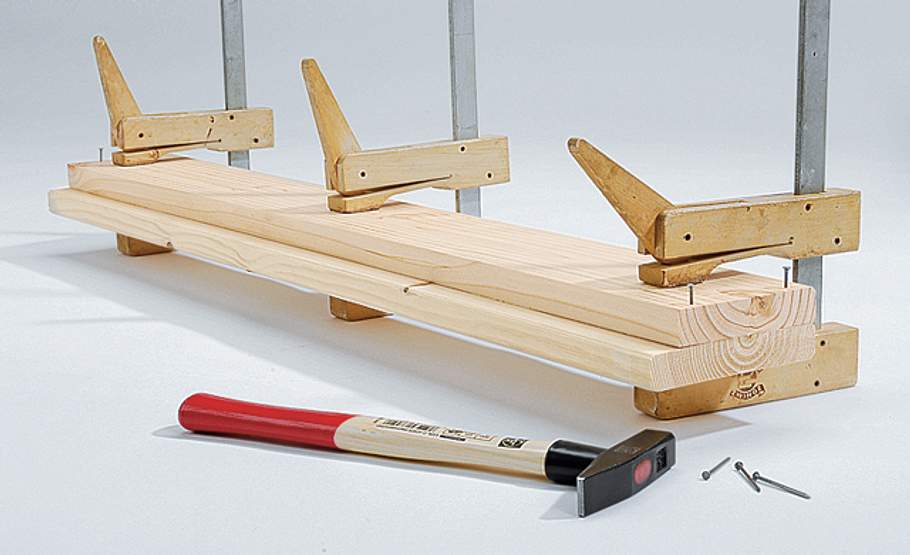

Die Querzargen wie gezeigt aufeinanderkleben. Kleine Nägel verhindern beim Anpressen, dass die Teile verrutschen.
Gartenbank bauen: Schritt 6 von 39

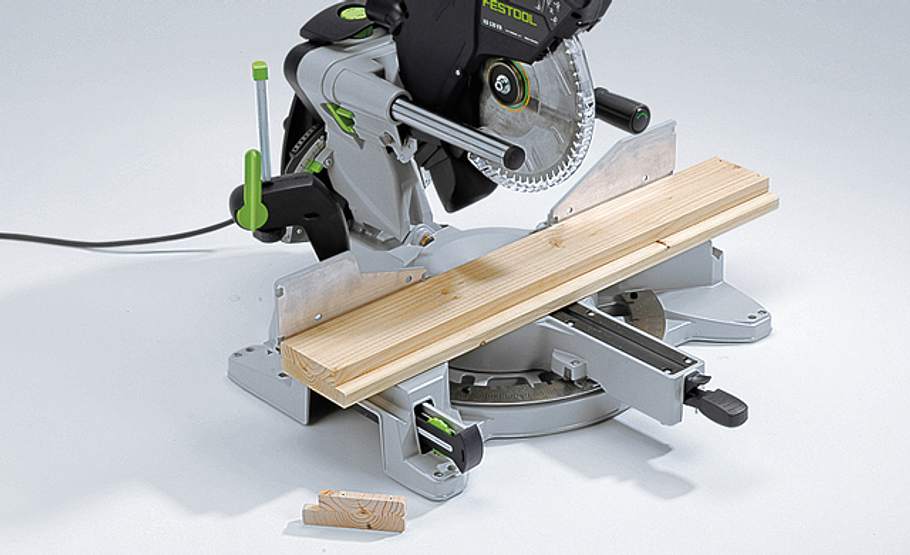

Mit der Kappsäge lassen sich die Seitenteile einfach und exakt ablängen.
Gartenbank bauen: Schritt 7 von 39

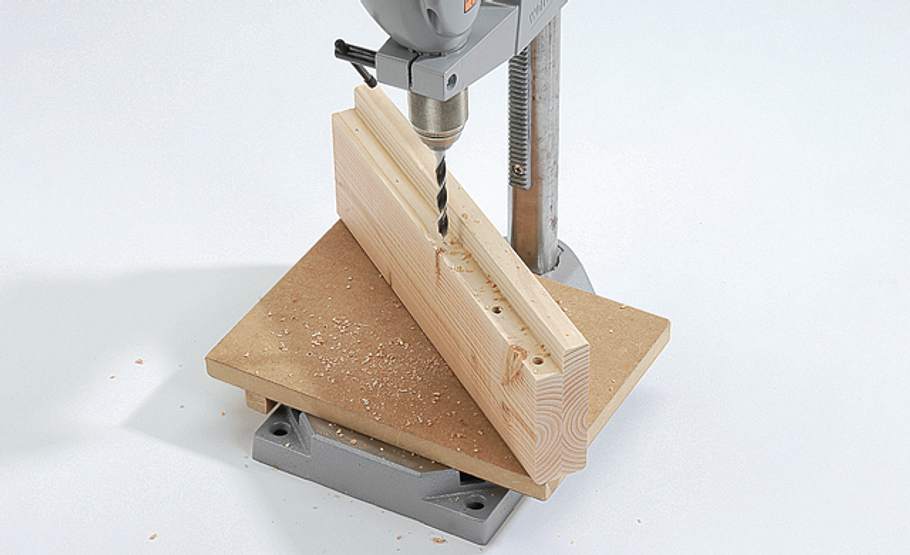

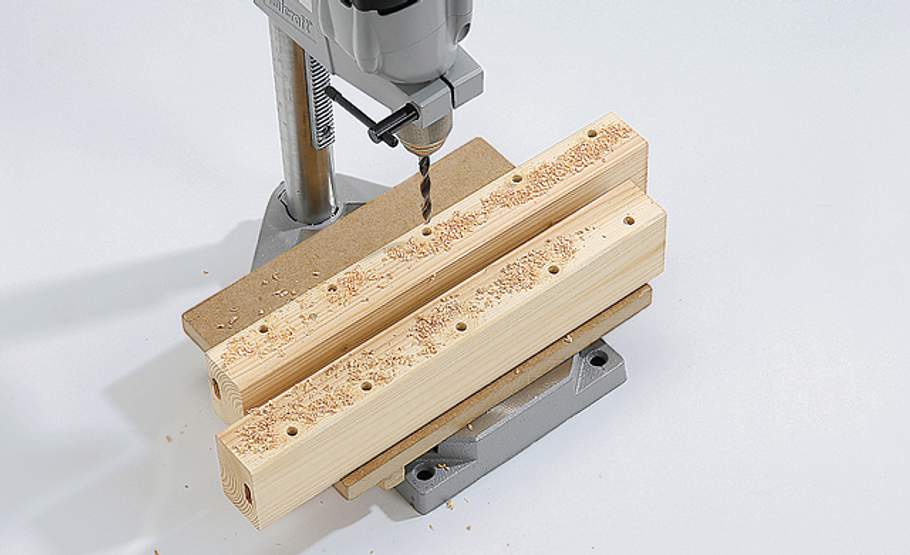

Bereits vor dem Verleimen die Dübellöcher für die spätere Beplankung bohren. Latten- und Abstandsmaß beachten!
Gartenbank bauen: Schritt 8 von 39

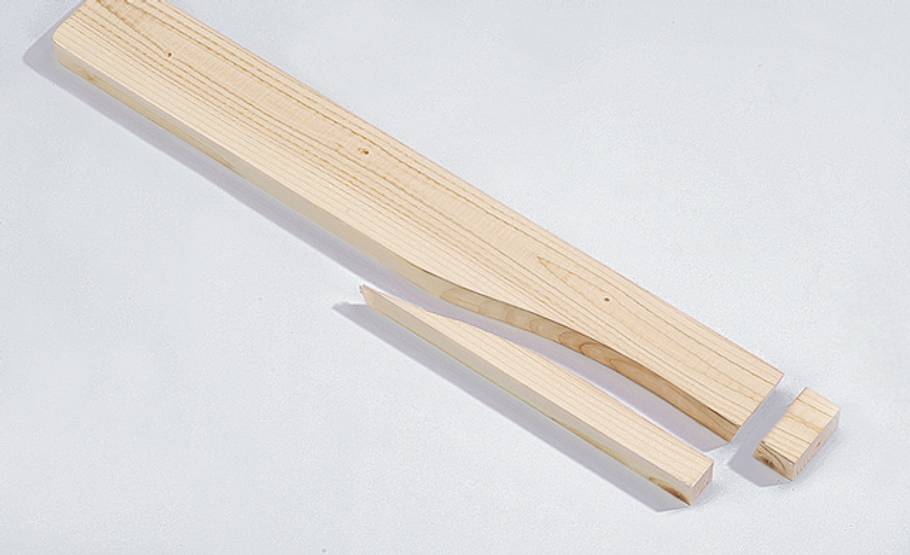

Armlehnen zuschneiden, den Anschluss an die schräge Rückenlehne mit schräggestelltem Stichsägenfuß zuschneiden.
Gartenbank bauen: Schritt 9 von 39

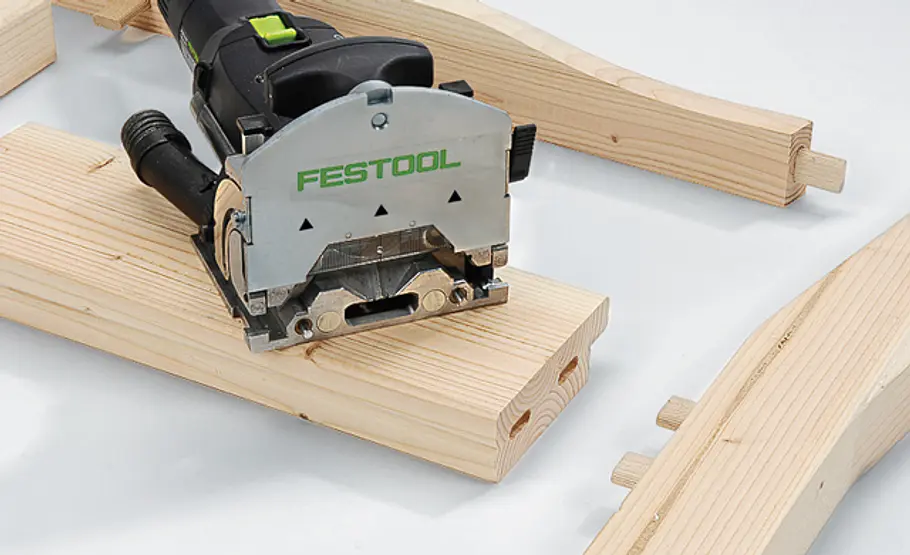

Alle Verbindungen mit der Dominofräse
(8 x 40er Dübel) fräsen.
PRAXISTIPP: Alternativ
können Sie selbstverständlich auch Runddübel und Dübel-Markierstifte
verwenden. Dann aber 2 Dübel pro Verbindung, um die Teile gegen Verdrehen zu sichern!
Gartenbank bauen: Schritt 10 von 39

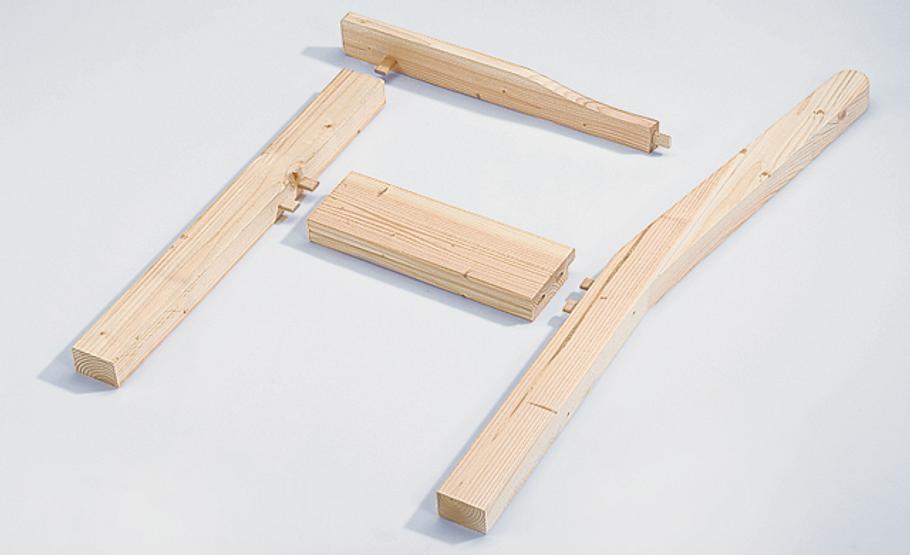

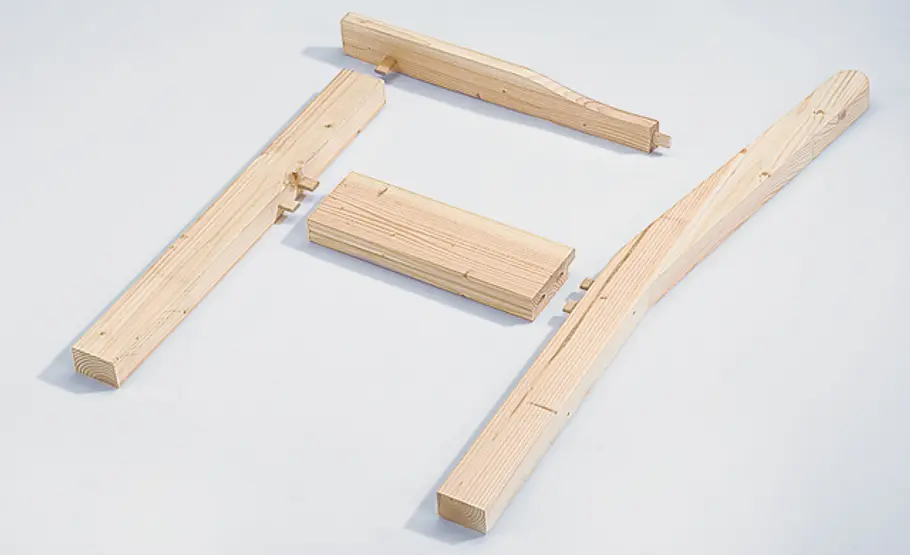

Seitenteile trocken auf Passgenauigkeit prüfen, ...
Gartenbank bauen: Schritt 11 von 39

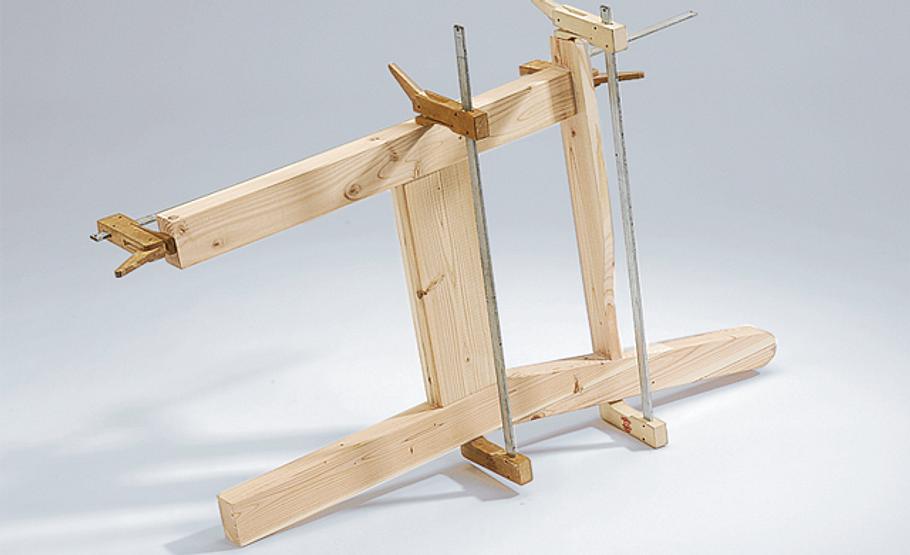

... dann zerlegen, Konstruktionsklebstoff auftragen, Dübel einsetzen, zusammenstecken und bis zum Abbinden verpressen.
Gartenbank bauen: Schritt 12 von 39

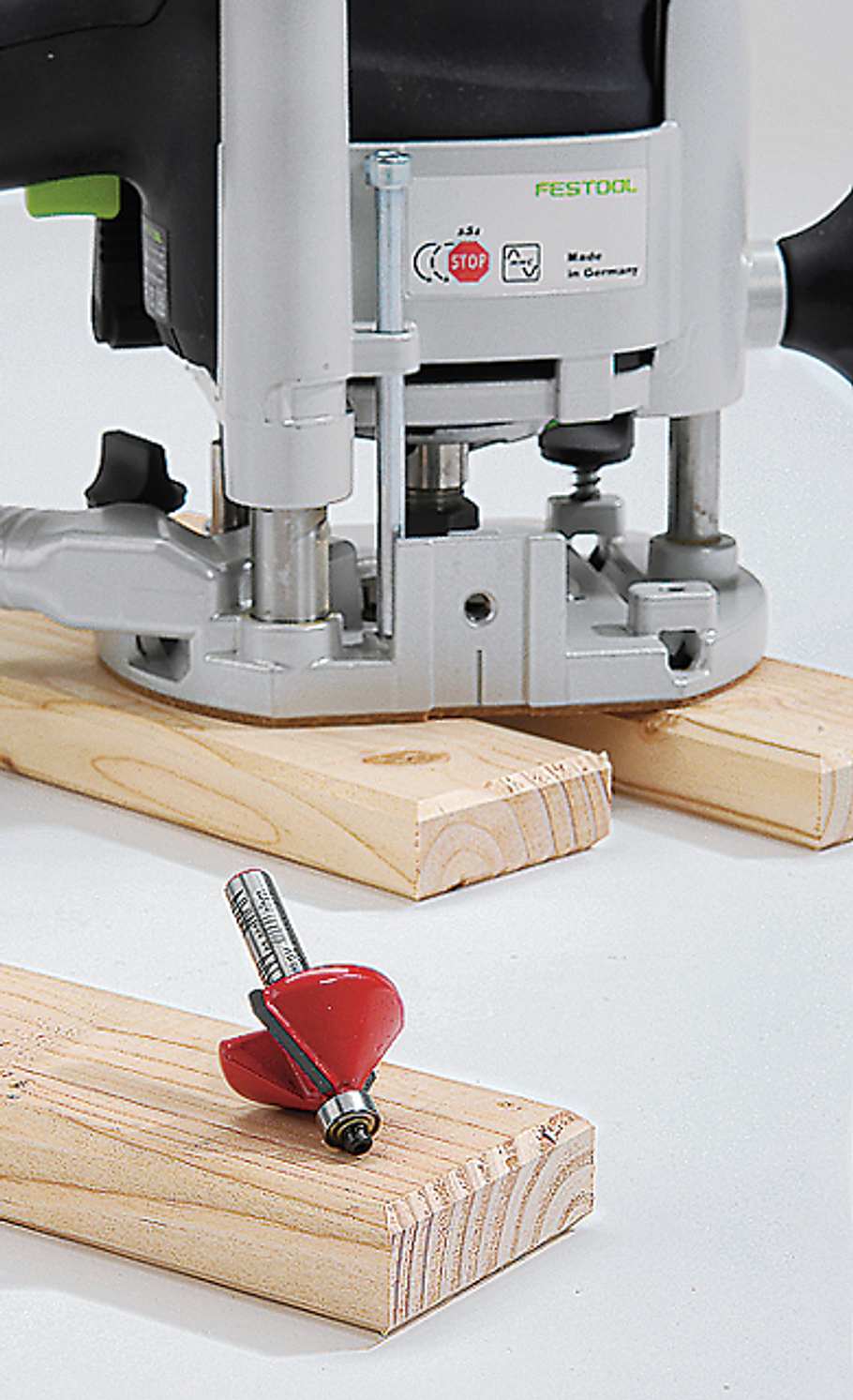

Schneiden Sie nun die Rückensprossen zu. Die Kanten rundum mit der Oberfräse anfasen.
Gartenbank bauen: Schritt 13 von 39

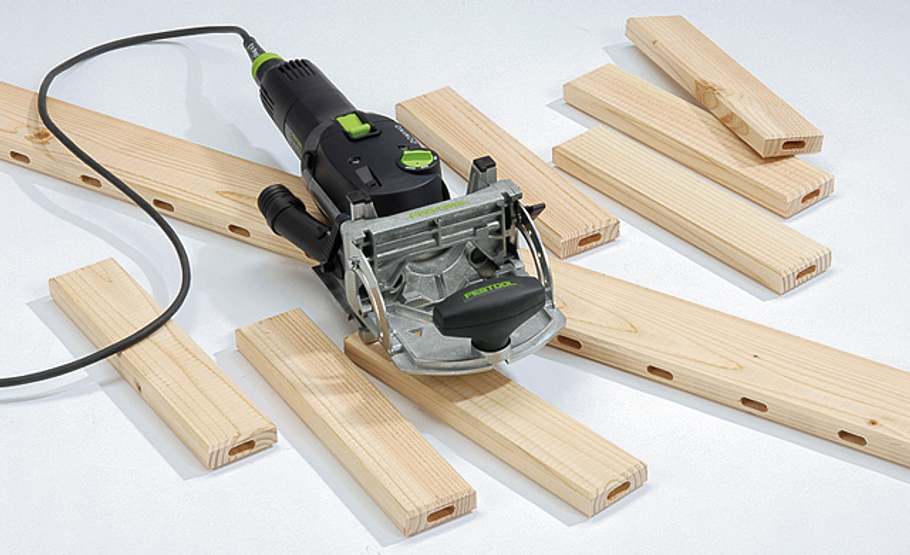

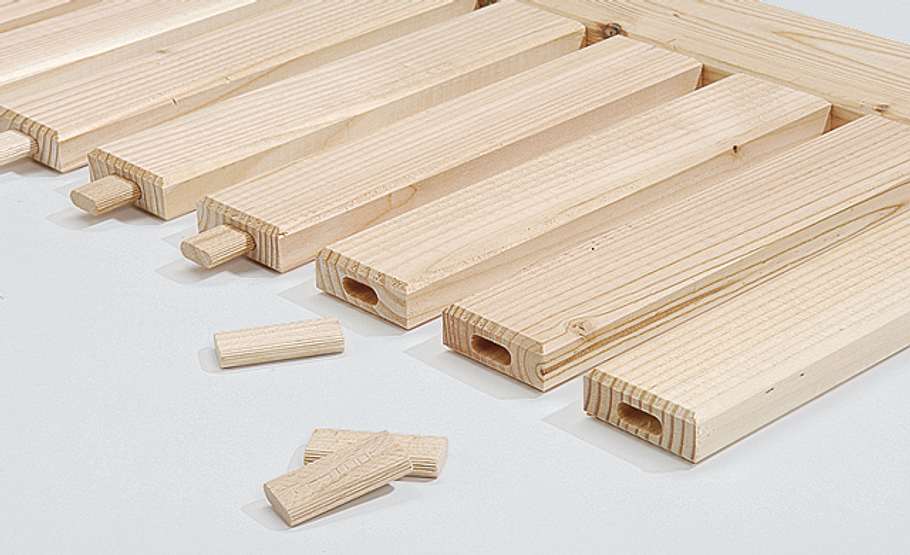

Dübellöcher bzw. Langlöcher in Sprossen und Lehnenzargen wie gehabt fräsen, ...
Gartenbank bauen: Schritt 14 von 39
... trocken zusammenfügen ...
Gartenbank bauen: Schritt 15 von 39

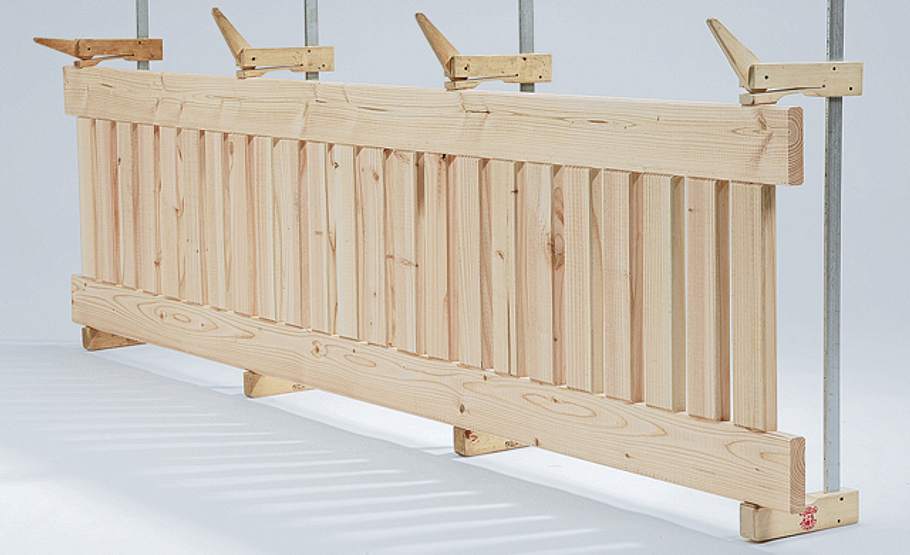

... und bei guter Passung verkleben und pressen.
Gartenbank bauen: Schritt 16 von 39

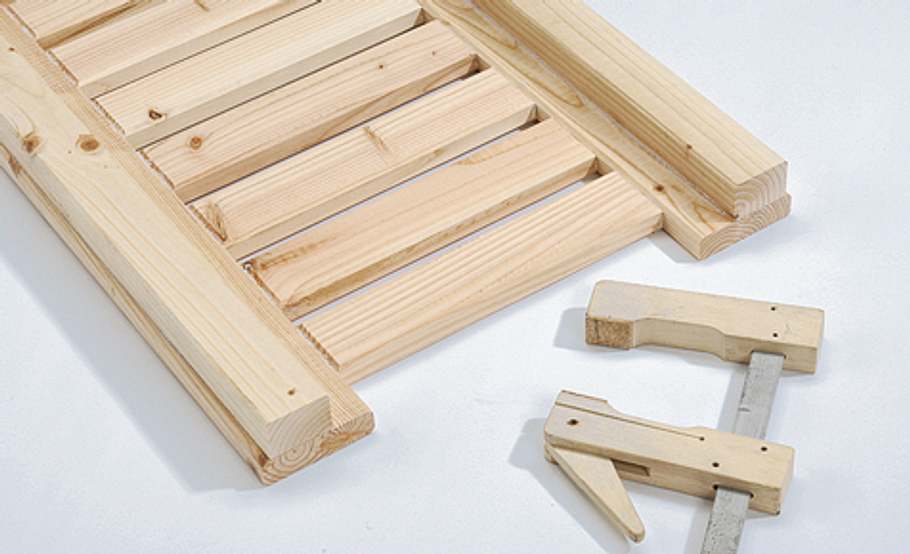

Zur Verstärkung der Rückenlehne zwei Aussteifungen aus 45-x-70-mm-Material hinter die Lehnenzargen kleben.
Gartenbank bauen: Schritt 17 von 39
Die Längszargen der Sitzfläche sind ebenfalls aufgedoppelt. Die inneren Zargen nehmen die Mechanik des Scherentischs auf.
Gartenbank bauen: Schritt 18 von 39

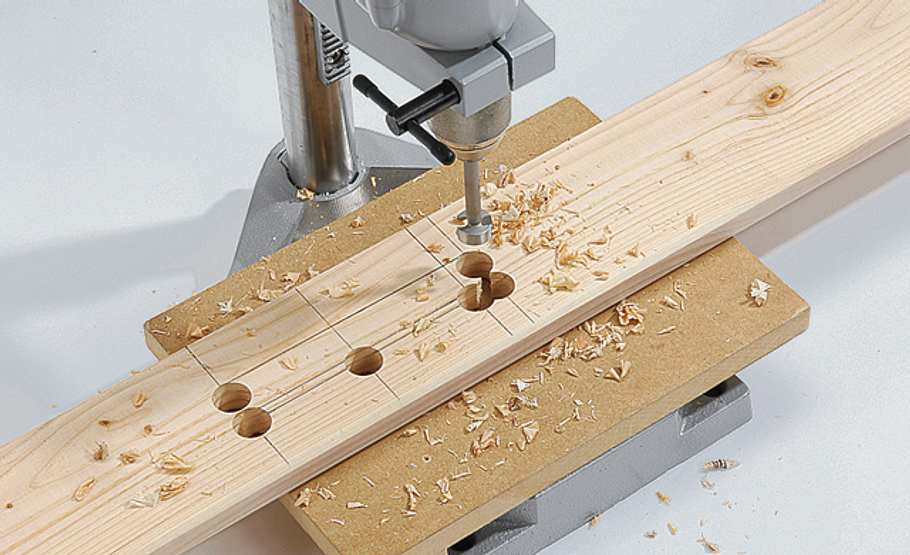

Diese aufzeichnen und mit dem 22er Forstnerbohrer an den im Bauplan angegebenen Punkten durchbohren.
Gartenbank bauen: Schritt 19 von 39

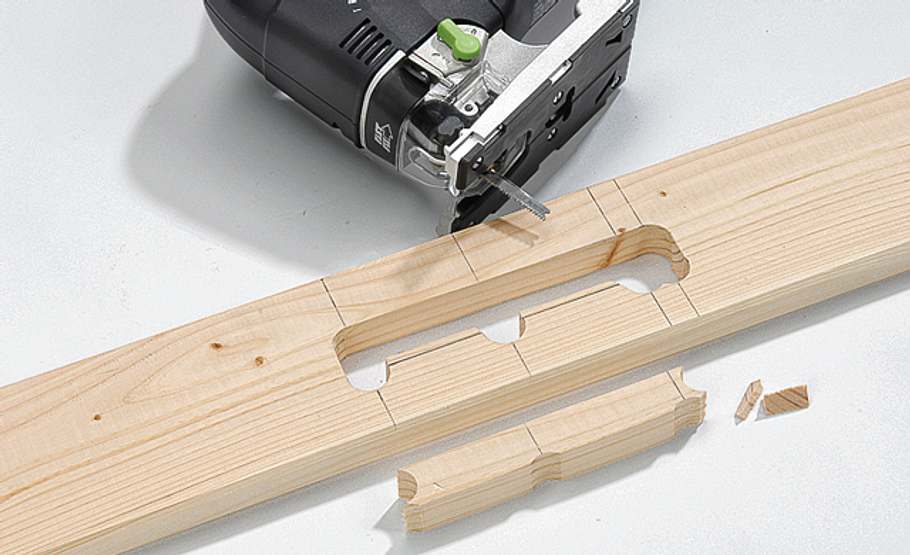

Mit der Stichsäge werden die Verstellschlitze freigeschnitten.
Gartenbank bauen: Schritt 20 von 39

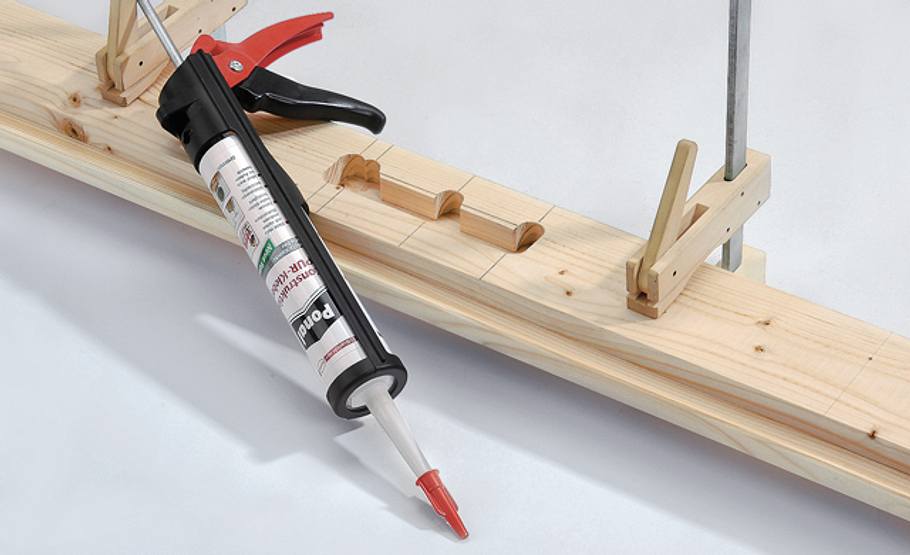

Beim Verkleben darauf achten, dass Vorder- und Rückzarge richtig ausgerichtet wurden.
Gartenbank bauen: Schritt 21 von 39

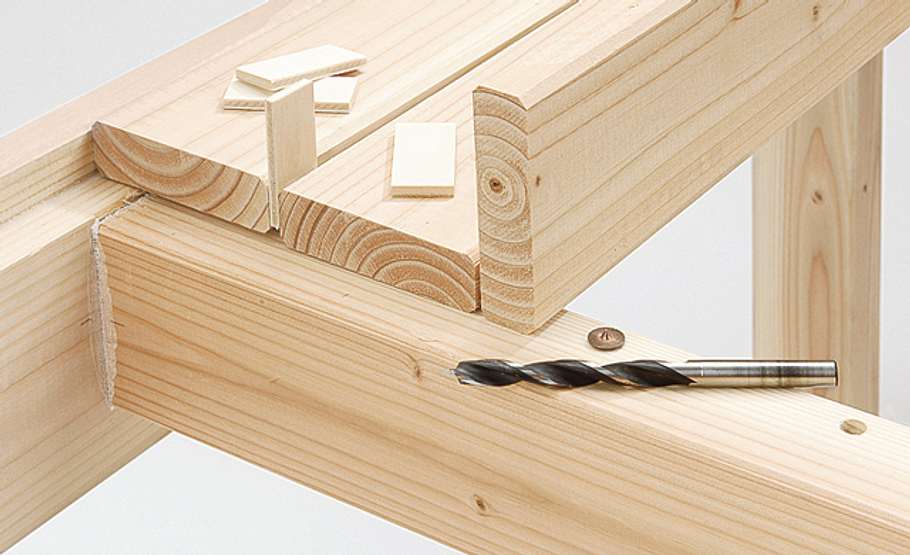

Dübellöcher der Zwischenstege (Auflage der Beplankung bzw. des Scherentischs) wie in Bild 6 gezeigt bohren.
Gartenbank bauen: Schritt 22 von 39

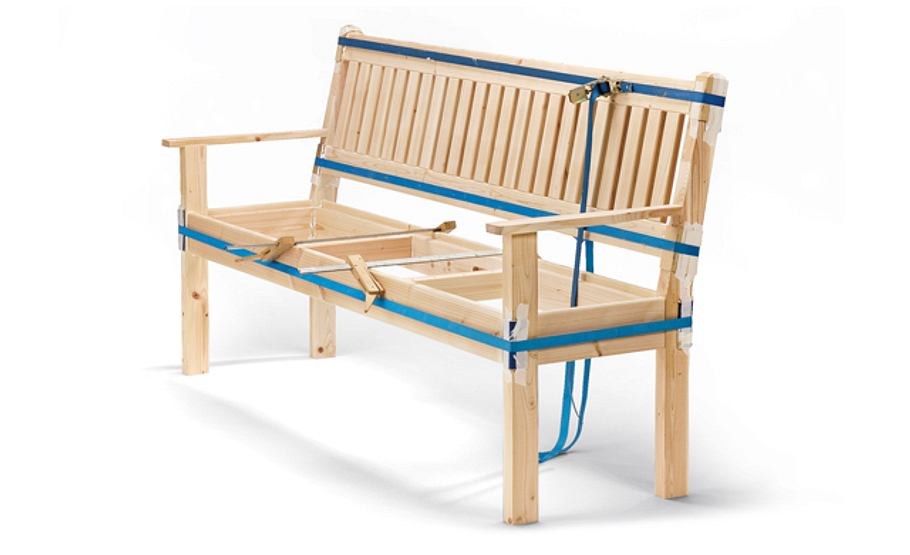

Wurden alle Dübellöcher gefräst und gebohrt (trocken zusammensetzen!), werden die Bauteile verklebt und verpresst. Am besten zu zweit arbeiten!
Gartenbank bauen: Schritt 23 von 39

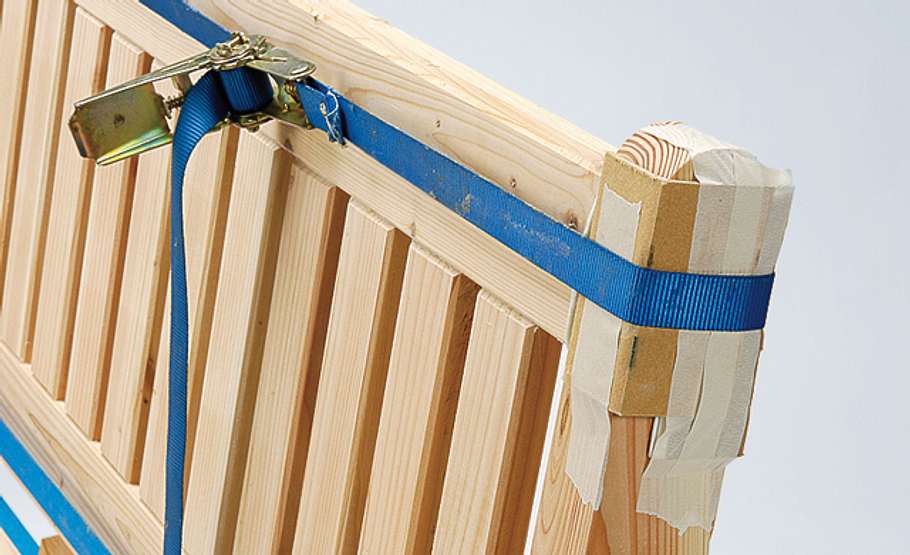

Spanngurte mit Zulagen verwenden, um Abdrücke auf dem Holz zu vermeiden.
Gartenbank bauen: Schritt 24 von 39

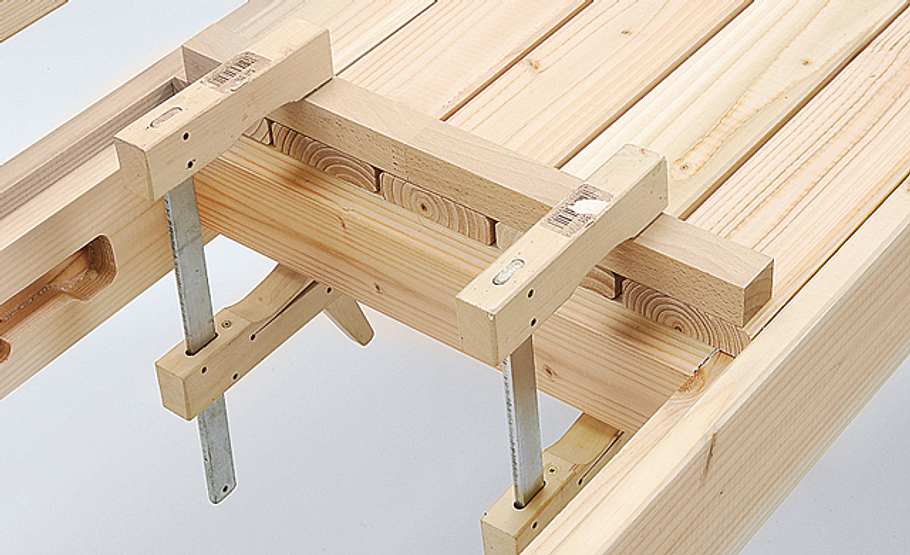

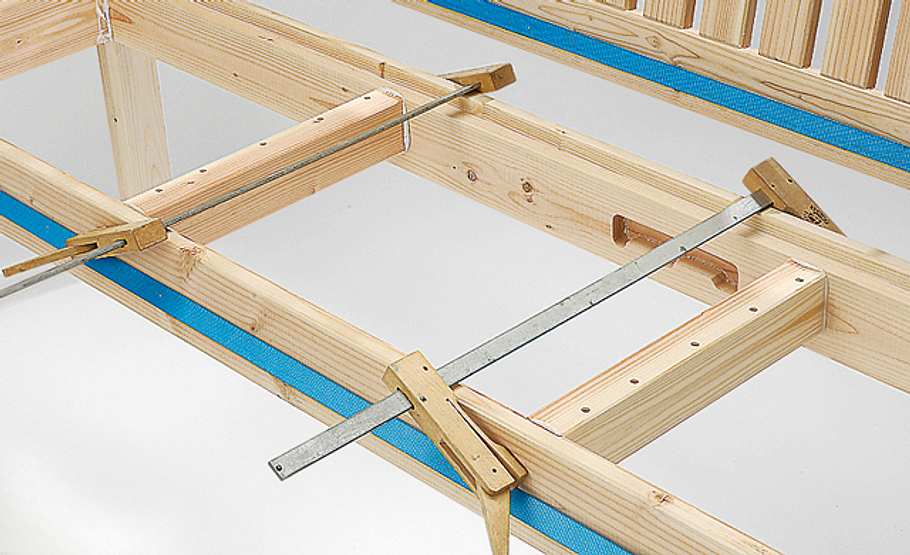

Die verdübelten Zwischenstege mit je einer Leimklemme fest anpressen.
Gartenbank bauen: Schritt 25 von 39

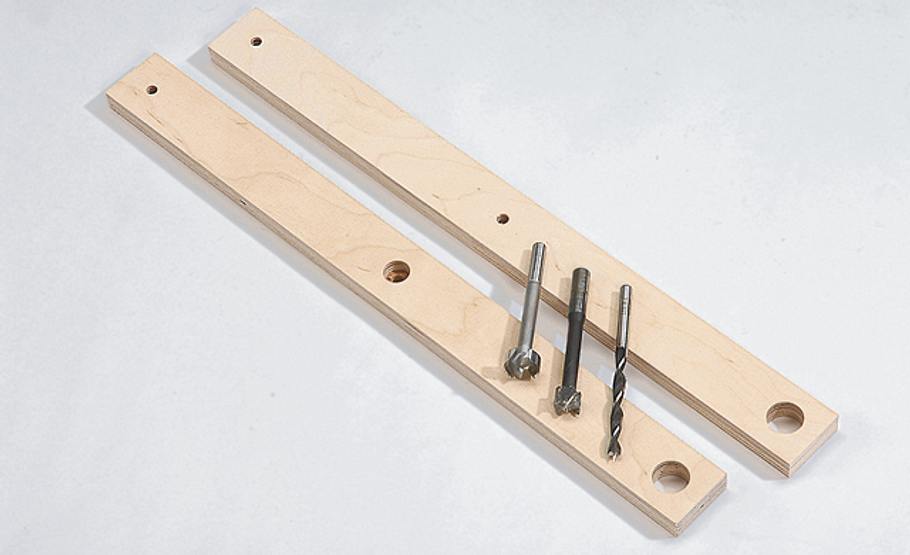

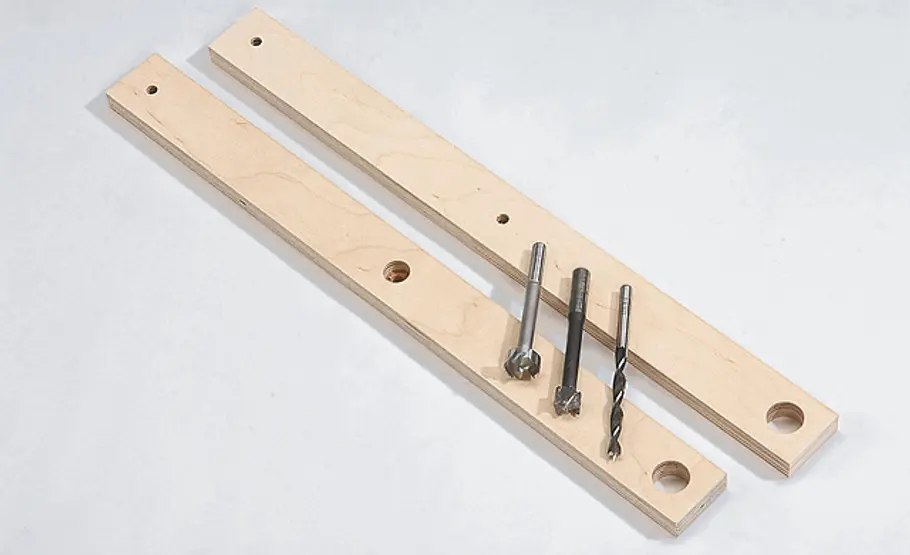

Jetzt beginnt der Bau des Scherentisches und der Beplankung: Der Scherentisch dient nur als Ablage und darf nicht als höhenverstellbarer Sitz genutzt werden. Aus Stabilitätsgründen haben wir die Schere aus Birken-Sperrholz gebaut. Bohrungen und Zapfensenkungen wie im Bauplan angegeben fertigen (auch in den Distanzringen) ...
Gartenbank bauen: Schritt 26 von 39

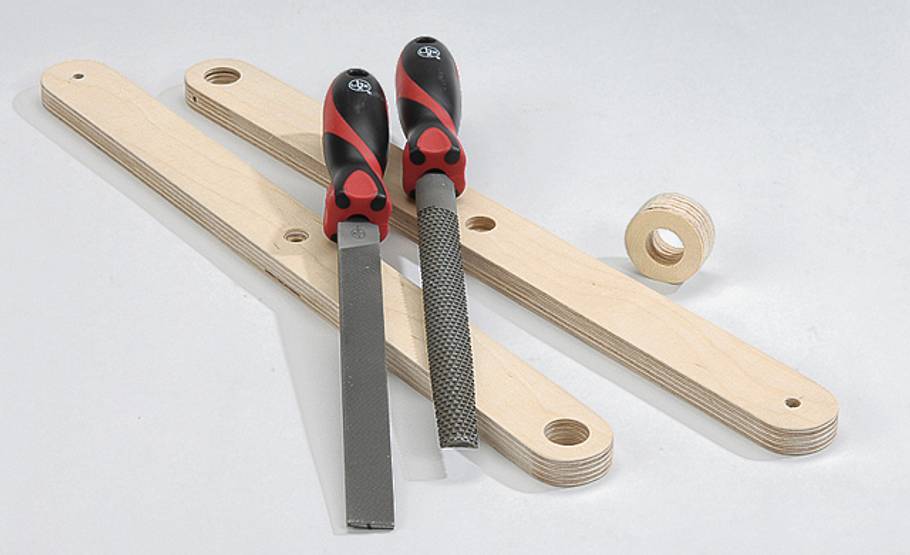

... und die Bauteile mit Raspel und Feile außen abrunden.
Gartenbank bauen: Schritt 27 von 39

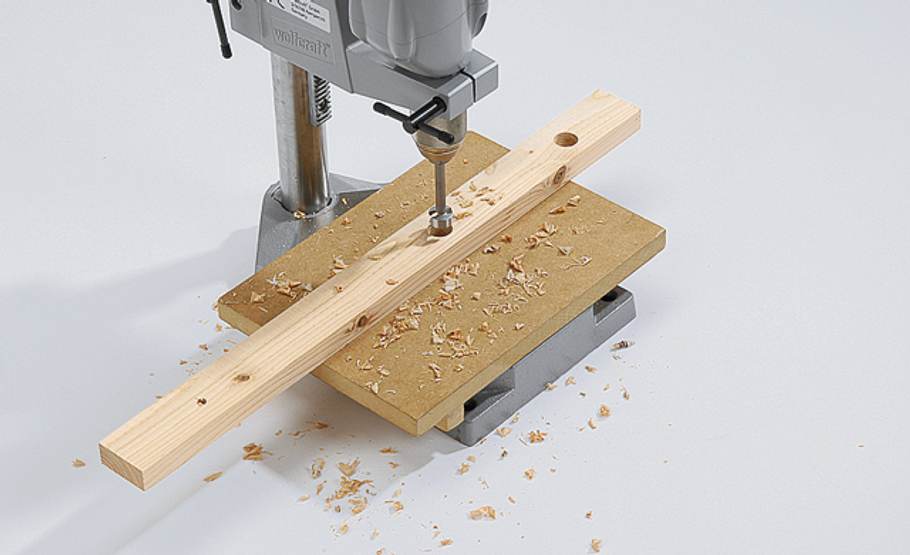

Die Zarge des Tischs besteht wieder aus Douglasie. Da sich ein Scherenschenkel beim Anheben bzw. Ablassen des Tischs in den Längszargen hin und her bewegen muss, müssen Sie hier zwei Führungsschlitze bohren ...
Gartenbank bauen: Schritt 28 von 39

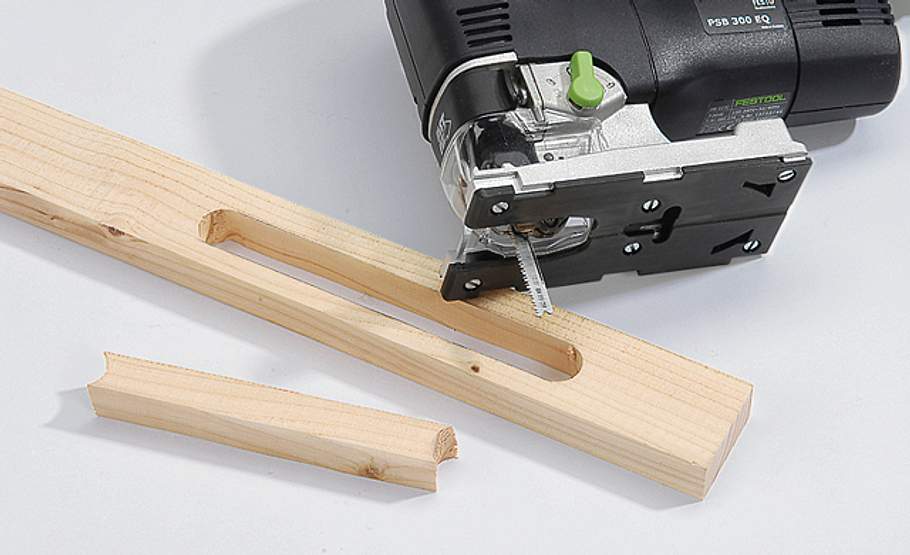

... und sägen.
Gartenbank bauen: Schritt 29 von 39

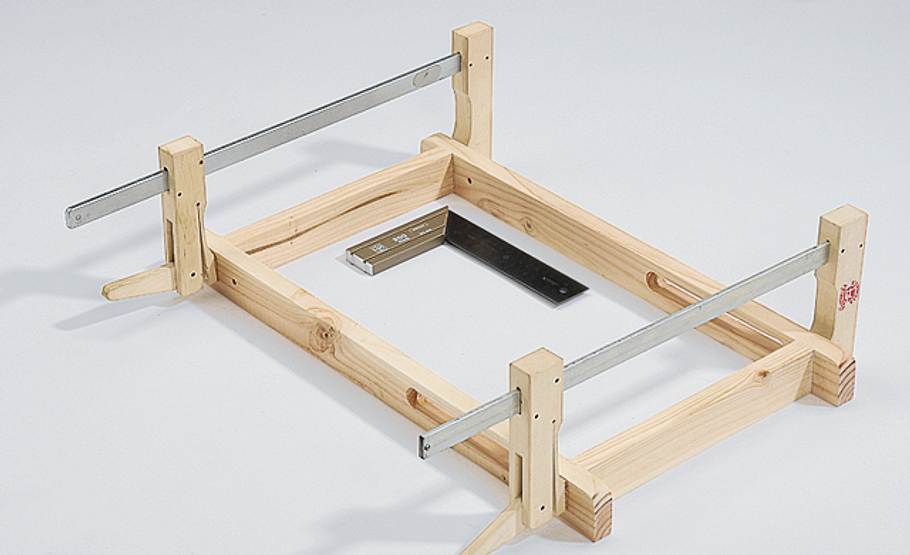

Anschließend können Sie die Zarge verdübeln. Beim Verleimen auf Rechtwinkligkeit achten!
Gartenbank bauen: Schritt 30 von 39

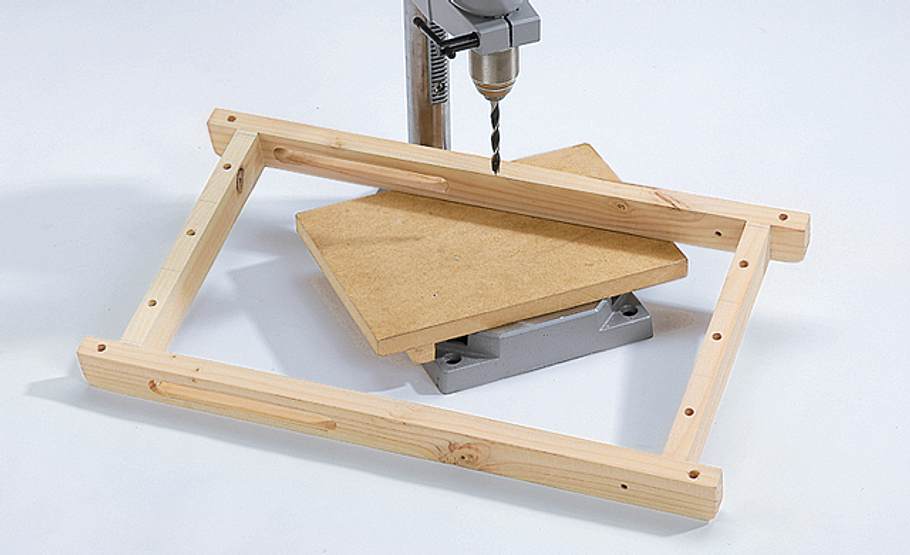

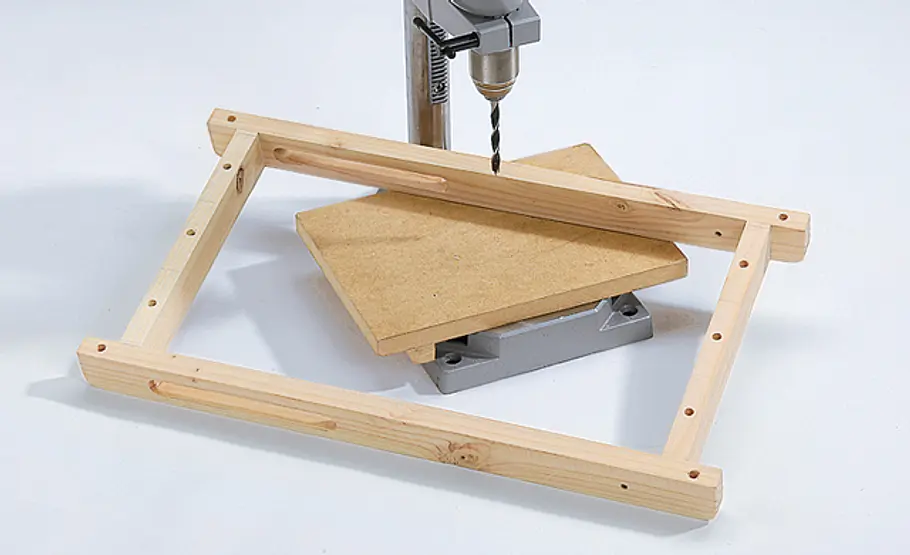

Nun werden auch in die Zarge die Dübellöcher für die Beplankung für die Tischplatte gebohrt.
Gartenbank bauen: Schritt 31 von 39

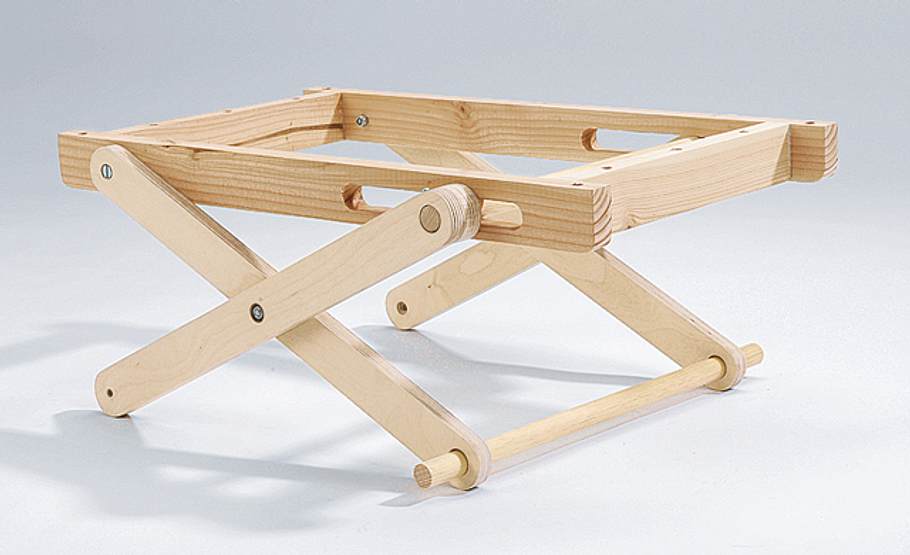

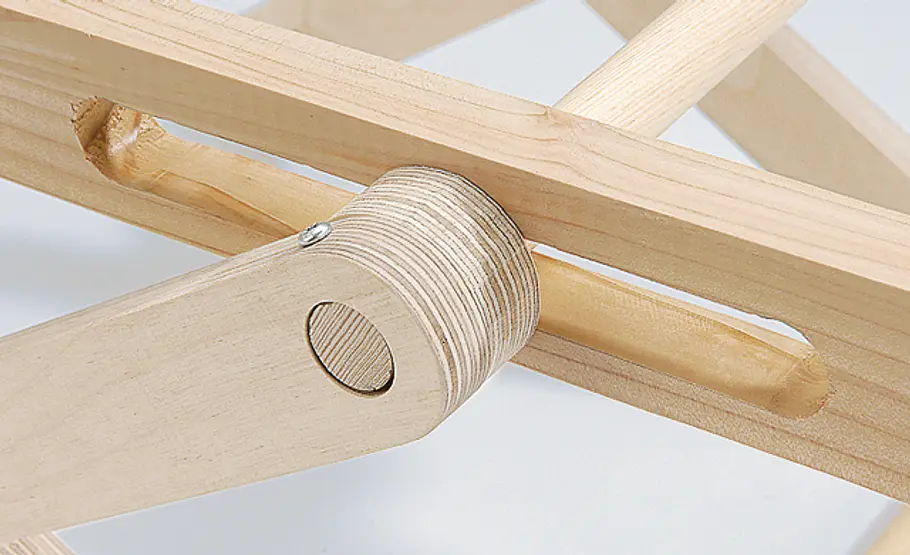

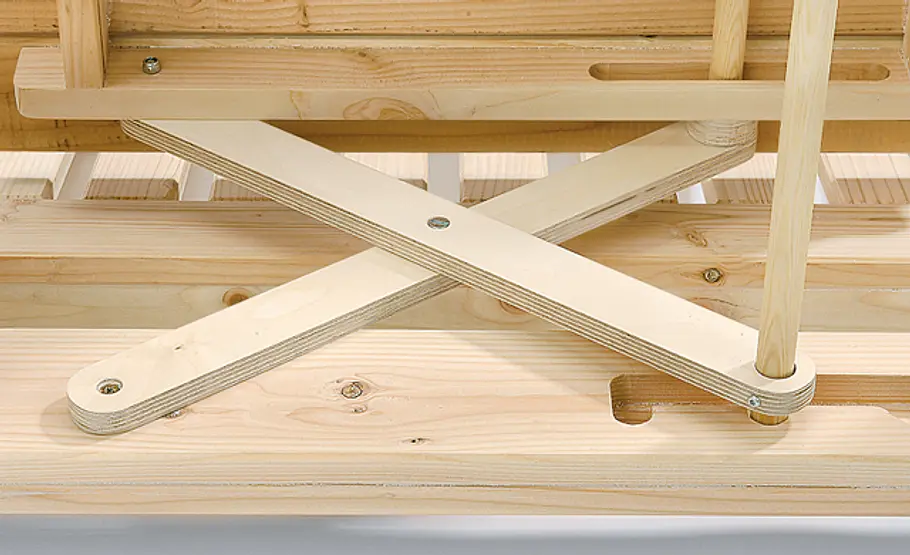

Schere mit metrischen Schrauben und selbstsichernden Muttern beweglich montieren und mit der Zarge verbinden.
Gartenbank bauen: Schritt 32 von 39
PRAXISTIPP: Rundstäbe mittels Schrauben durch die Schere sichern. Bei allen beweglichen Teilen auf notwendiges Spiel achten.
Gartenbank bauen: Schritt 33 von 39

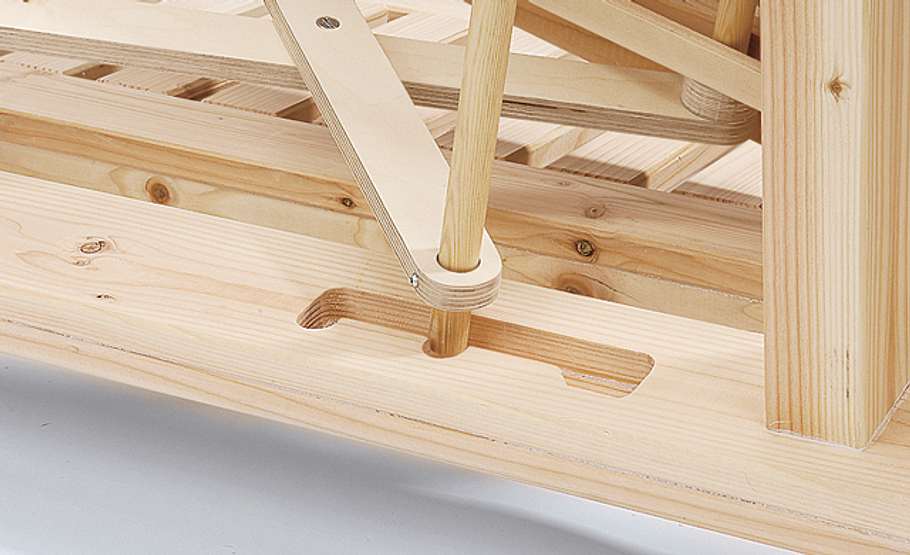

Der komplett vormontierte (hier schon beplankte) Scherentisch lässt sich schräg in die Bankzargen-Führung einfädeln.
Gartenbank bauen: Schritt 34 von 39
Die außenliegenden Scherenschenkel werden mit Spanplattenschrauben an den zuvor markierten Stellen „mit Spiel“ verschraubt.
Gartenbank bauen: Schritt 35 von 39

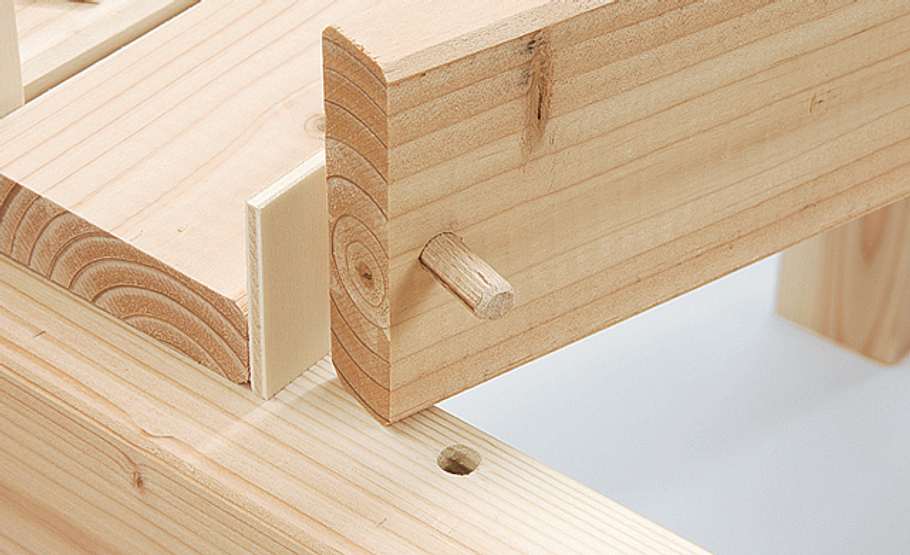

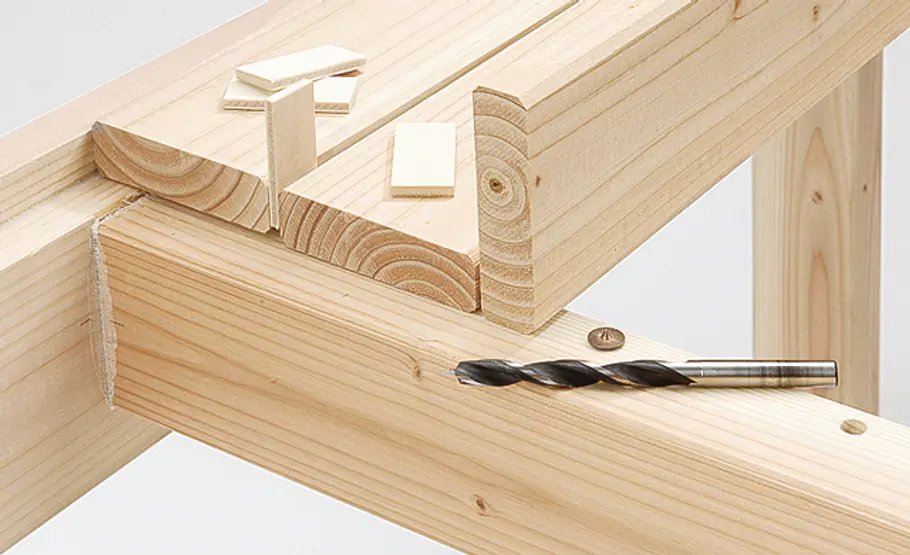

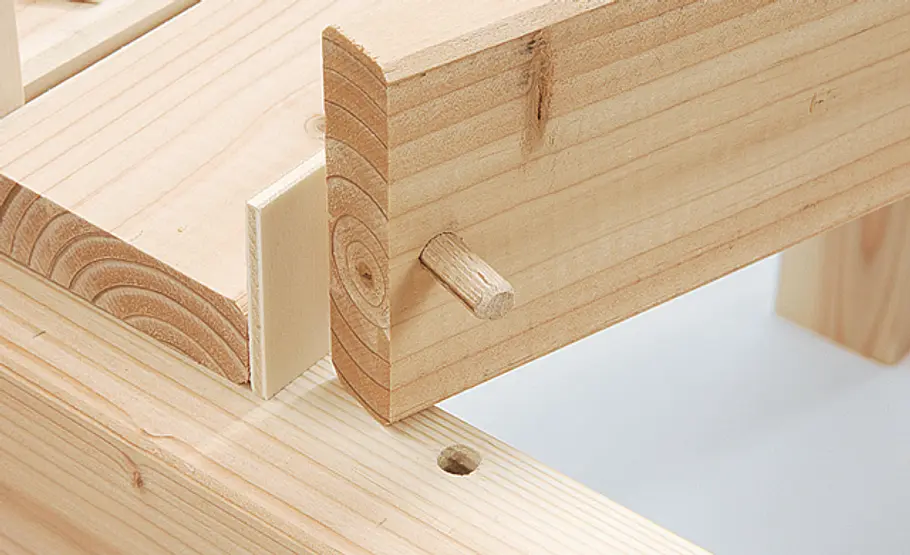

Die Beplankung der Sitzfläche erfolgt wie gehabt: Dübelpunkte wieder mit Markierstiften und eingesetzten Distanzplättchen übertragen ...
Gartenbank bauen: Schritt 36 von 39
... und mit Konstruktionsklebstoff wasserfest verkleben.
Gartenbank bauen: Schritt 37 von 39
Bis zum vollständigen Trocknen fest anpressen. Getrocknete Kleberüberstände mit Stechbeitel entfernen.
Gartenbank bauen: Schritt 38 von 39

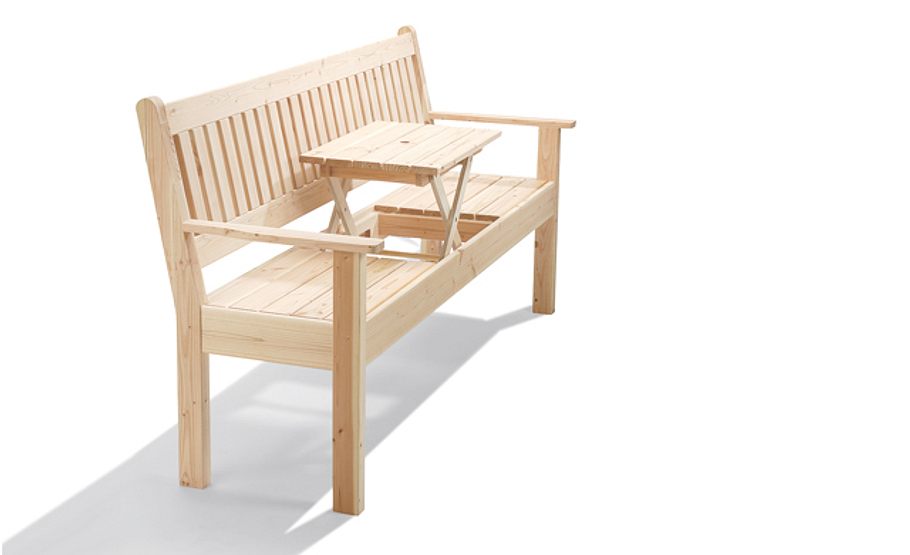

Alle Flächen sorgfältig schleifen und das Holz zweifach mit Öl einlassen.
PRAXISTIPP: Überschüssiges Öl nach 10 Minuten mit einem Lappen abnehmen und einpolieren!
Gartenbank bauen: Schritt 39 von 39

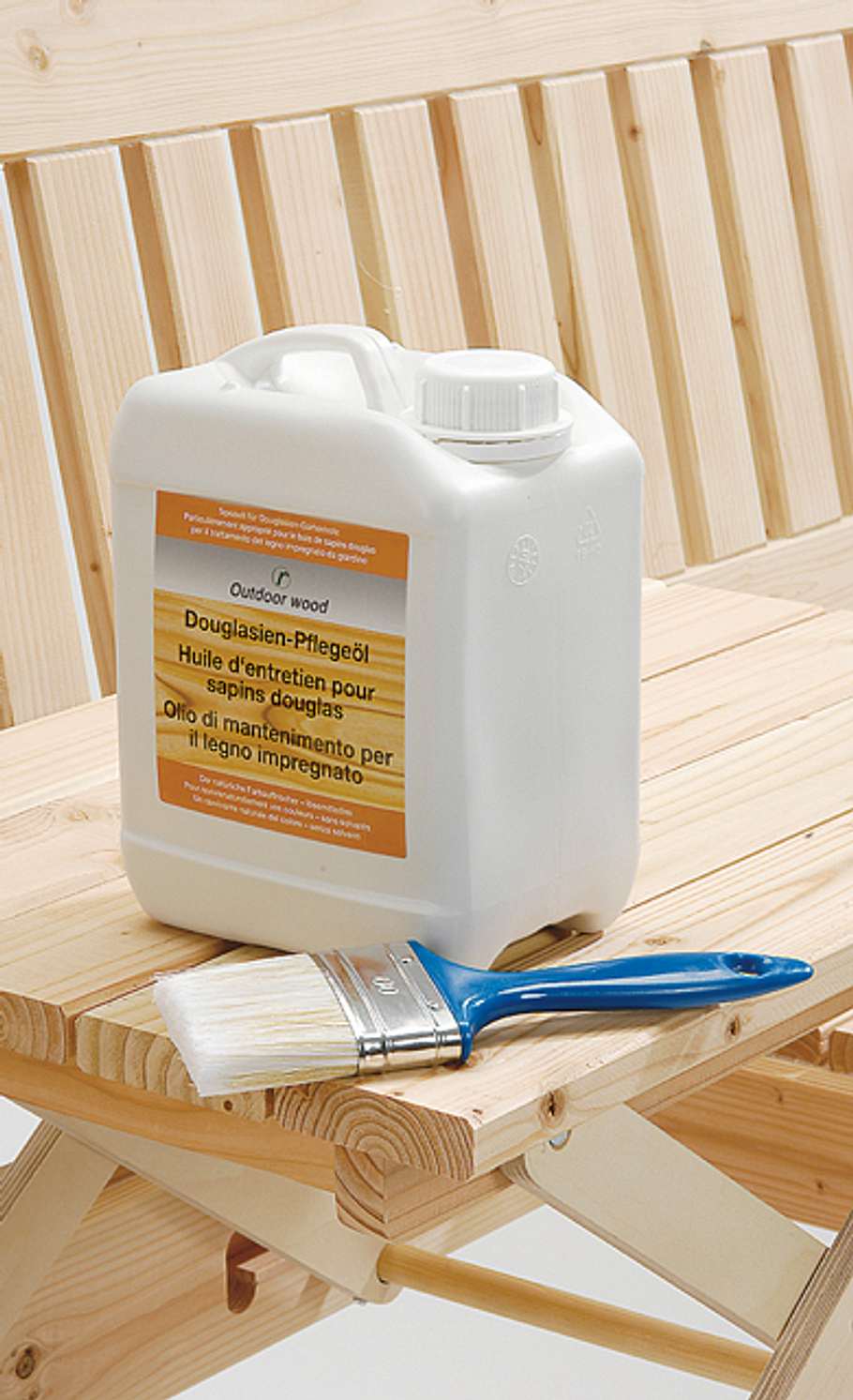

Holzschutz ist wichtig: Zwar ist Douglasienholz recht witterungsbeständig. Trotzdem sollten Sie es z. B. mit Douglasienöl vor Nässe schützen. Den Ölfilm regelmäßig (z. B. zweimal im Jahr) auffrischen.
Bauplan bestellen
Bei dieser Kaffee-Bank haben wir eine zusätzliche Funktion eingeplant: einen zweifach höhenverstellbaren und natürlich auch vollständig absenkbaren kleinen Tisch, auf dem Kaffee, Tee und Gebäck für die kleine Pause an der frischen Luft Platz finden. So können Sie die Bank mit Klapptisch vielfältig nutzen: Fürs kleine Kaffee-Kränzchen, zum Tagebuchschreiben oder um die Erbsen-Ernte zu lesen!
Klassiker: Kaffee-Bank mit Klapptisch
Als Gartenmöbel für draußen unterliegt auch diese Bank dem Einfluss von Wind und Wetter, so dass wir uns als Werkstoff das recht resistente Douglasienholz ausgesucht haben. Für dauerhafte Stabilität sollten Sie wasserfesten D4-Klebstoff verwenden, und die Bank mit Öl vor Nässe schützen.
Praxistipp: Möbelgleiter aus Kunststoff unter den Füßen verhindern, dass die Bank dauerhaft im Nassen staht (Bodenkontakt). Noch günstiger lässt sich der Abstandhalter aus alten Kronkorken basteln – einfach Kronkorken unter die Möbelfüße nageln (besser schrauben)!
