Küchenzeile aufbauen
Wer seine neue Einbauküche selbst aufbaut, kann eine Menge Geld sparen. Wir zeigen Ihnen von A bis Z, wie Sie die Einbauküche montieren und worauf Sie achten müssen. Doch bevor Sie die Einbauküche aufbauen, ist ein sorgfältiges Aufmaß als Basis für die Planung unabdingbar.
Küchenzeile aufbauen

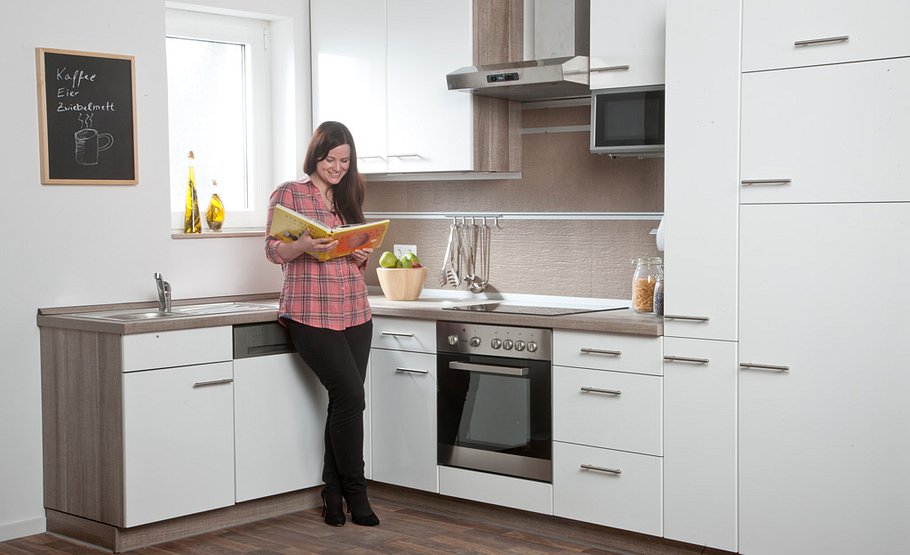

Durch den Aufbau der Einbauküche sparst du eine Menge Geld!
Küchenzeile aufbauen

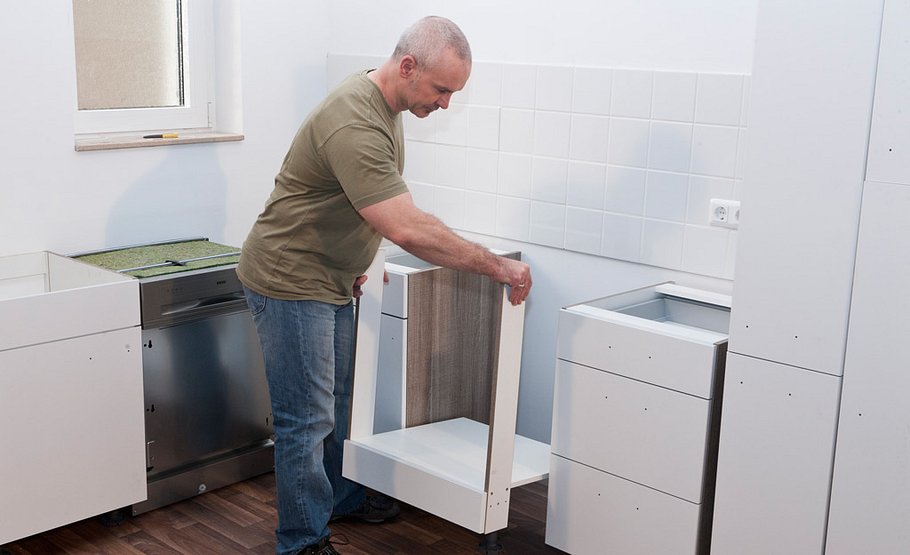

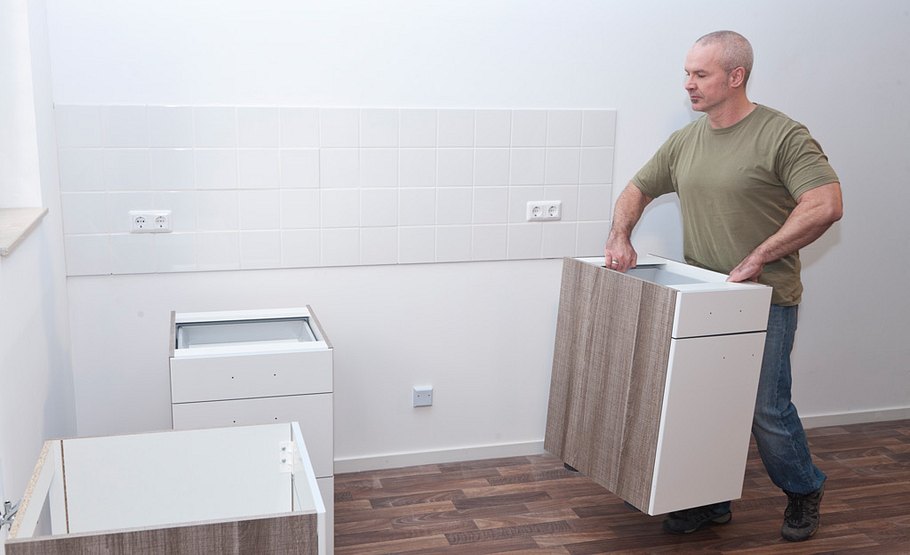

Stellen Sie die Unterschränke nach Ihrem Plan zunächst grob an den vorgesehenen Platz. So erhalten Sie einen Überblick.
Küchenzeile aufbauen

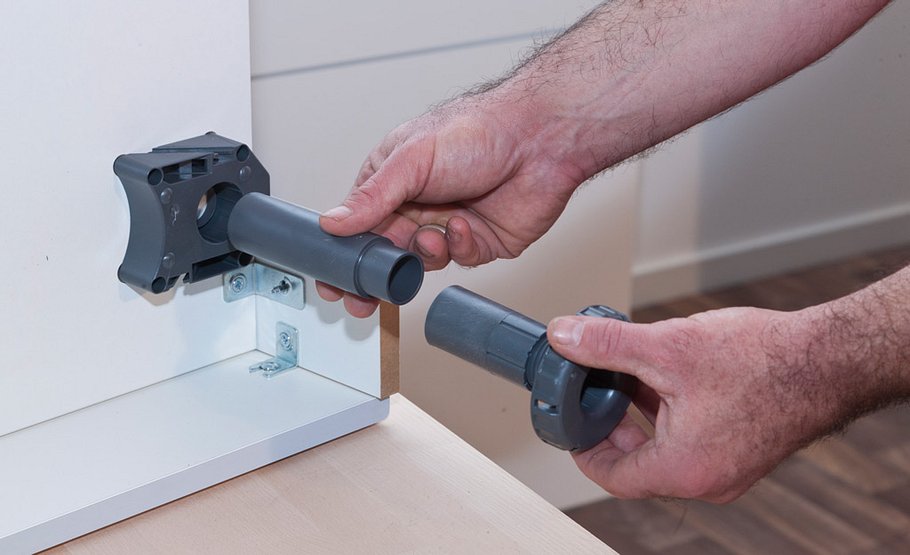

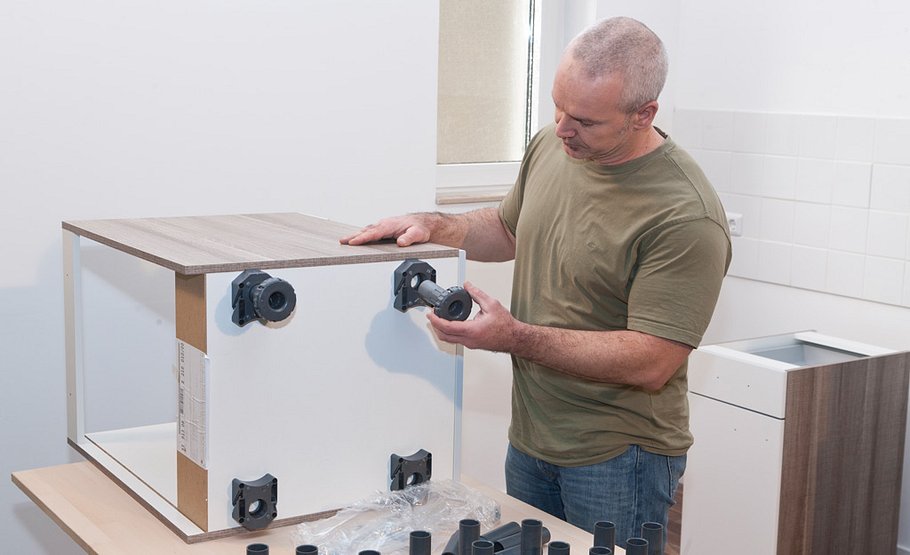

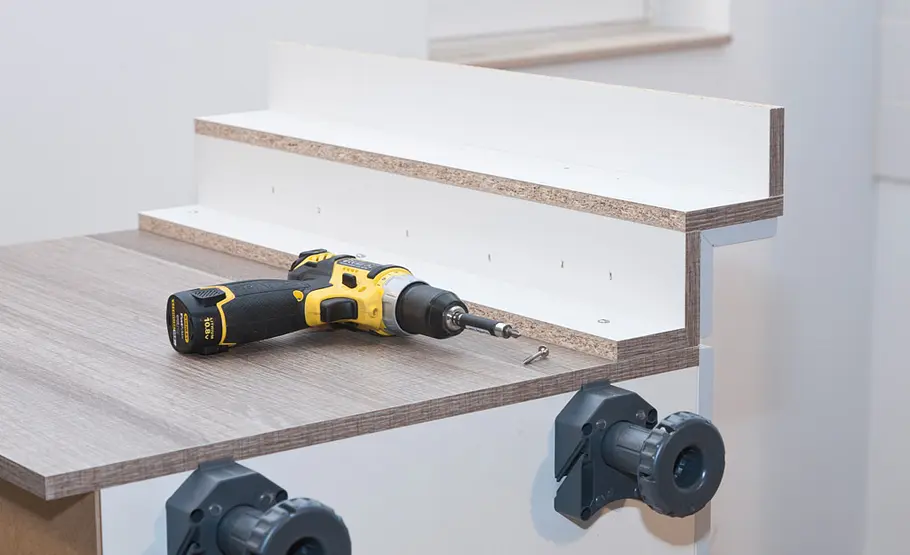

Nun stecken Sie die Stellfüße ein. Sie sollten bei ebenem Untergrund auf die gleiche Höhe voreingestellt sein.
Küchenzeile aufbauen
In diesem Fall grenzt ein Unterschrank über Eck an die Spülmaschine. An den Unterschrank schrauben Sie diese …
Küchenzeile aufbauen

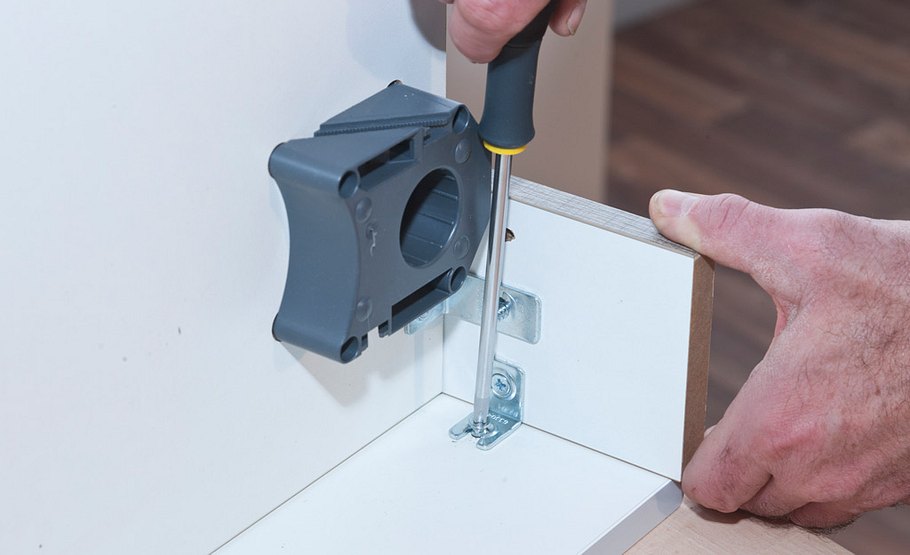

… seitliche Eck-Anschlussblende. Beim Herd-Einbauschrank müssen Sie die Blend-Seitenteile mit dem Sockelbrett …
Küchenzeile aufbauen
… über Winkel verschrauben. Da der Boden höher liegt, sind bei diesem Schrank längere Teleskopfüße erforderlich.
Küchenzeile aufbauen
Stellen Sie nun alle Schränke (und als Platzhalter die Spülmaschine) Wand an Wand an den vorgesehenen Platz.
Küchenzeile aufbauen

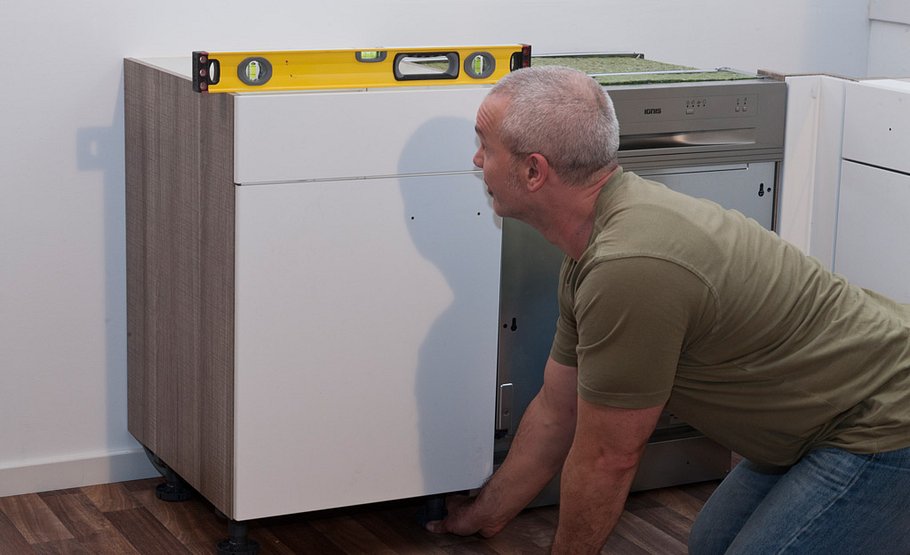

Beginnen Sie mit dem Ausrichten an einem Abschluss-Schrank. Legen Sie die Wasserwaage auf und richten Sie durch …
Küchenzeile aufbauen

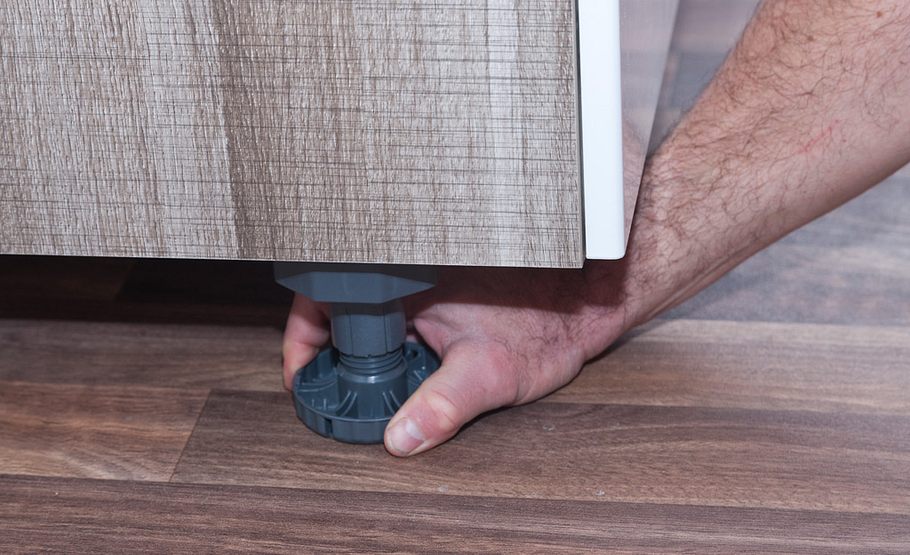

… Drehen der Füße den Schrank erst in der Breite (vorn und hinten), dann in der Tiefe (rechts und links) waagerecht aus.
Küchenzeile aufbauen

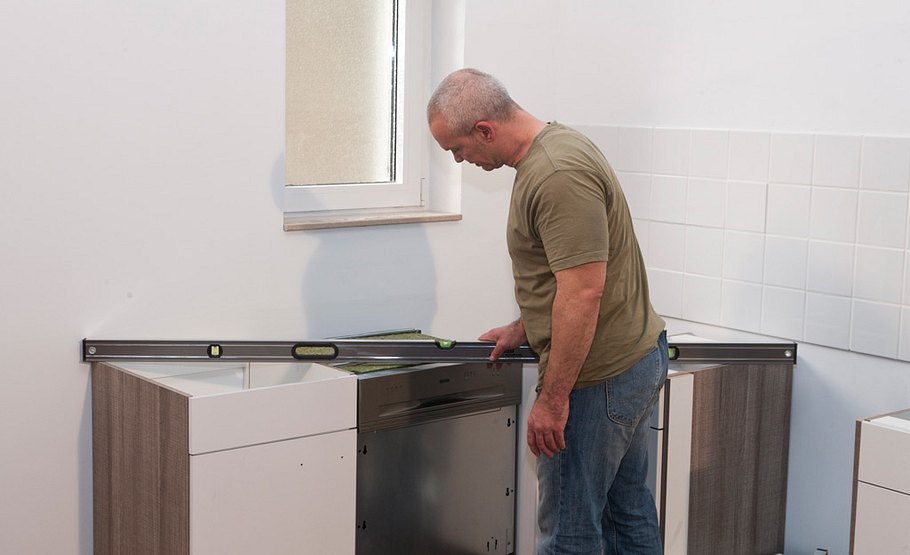

Der einmal justierte Schrank ist Bezug für alle folgenden Schränke. Über Eck das Niveau mit der Richtlatte prüfen.
Küchenzeile aufbauen

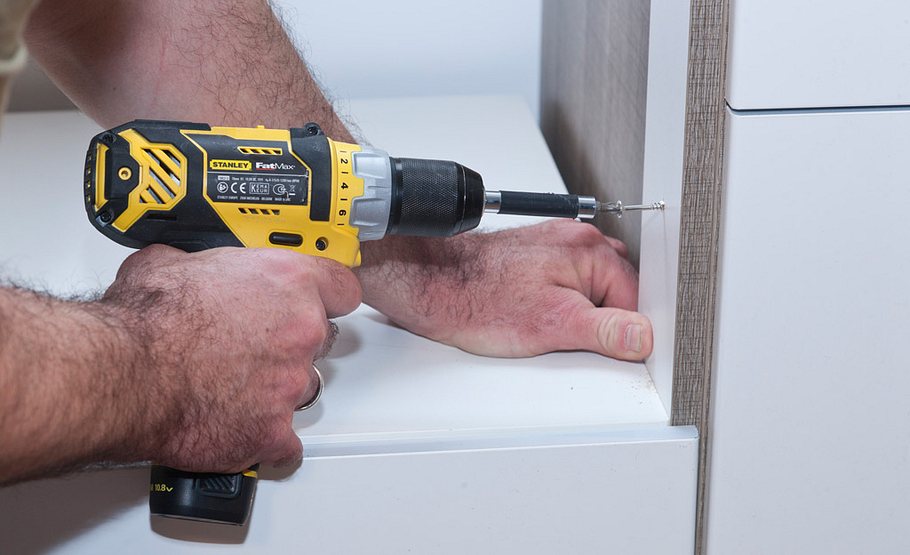

Sind alle Schränke ausgerichtet, werden sie untereinander mit Spanplattenschrauben oder Schrankverbindern verschraubt.
Küchenzeile aufbauen

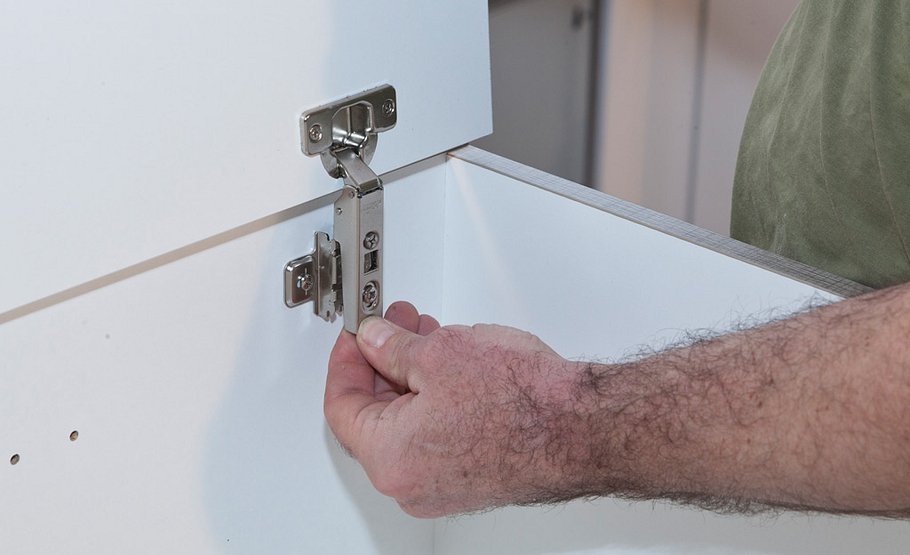

Weiter geht es mit den Hängeschränken. Bereits angeschlagene Türen von der im Korpus montierten Kreuzplatte lösen.
Küchenzeile aufbauen

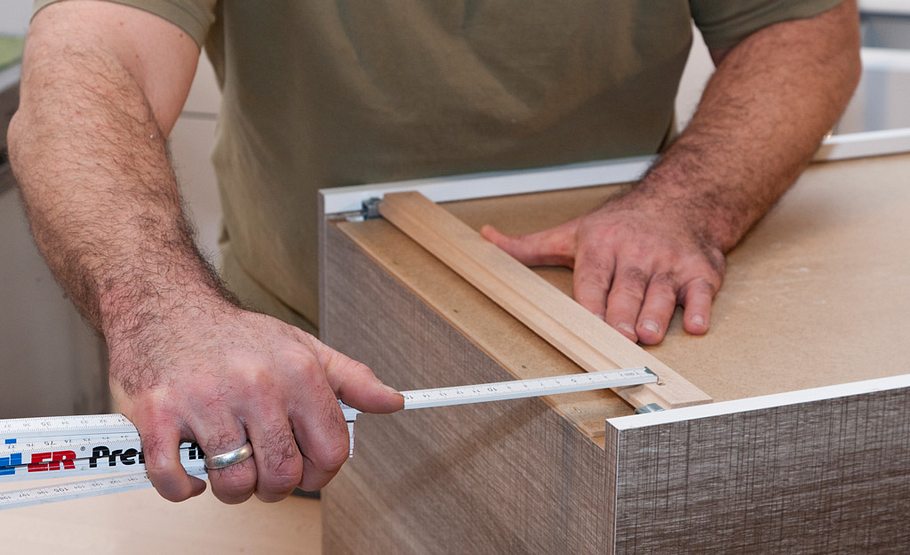

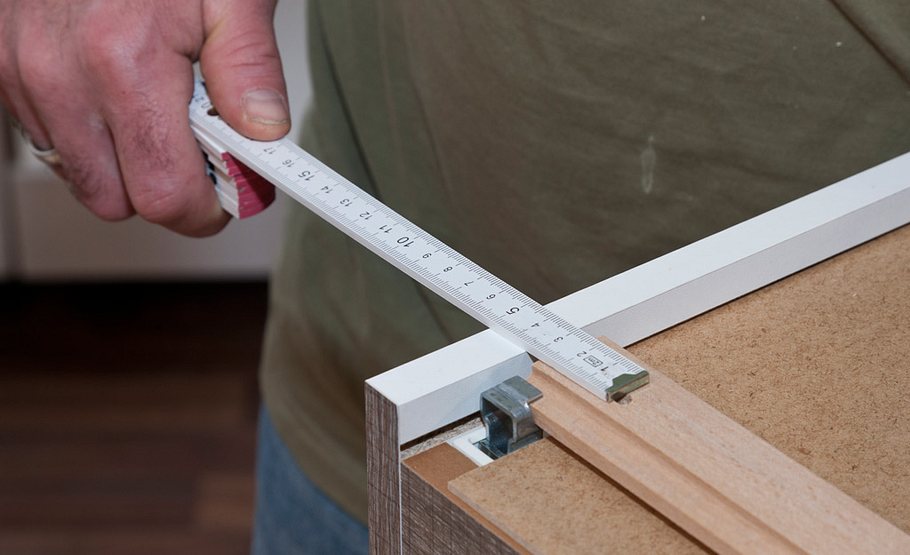

Hier hat jeder Hängeschrank eine Hängeleiste. Messen Sie die Abstände der Bohrungen sowohl zur Korpus-Oberkante …
Küchenzeile aufbauen
… als auch zu den Außenseiten. Die Leiste sollte dabei mittig auf der Korpus- Rückwand in den Einstellhaken liegen.
Küchenzeile aufbauen

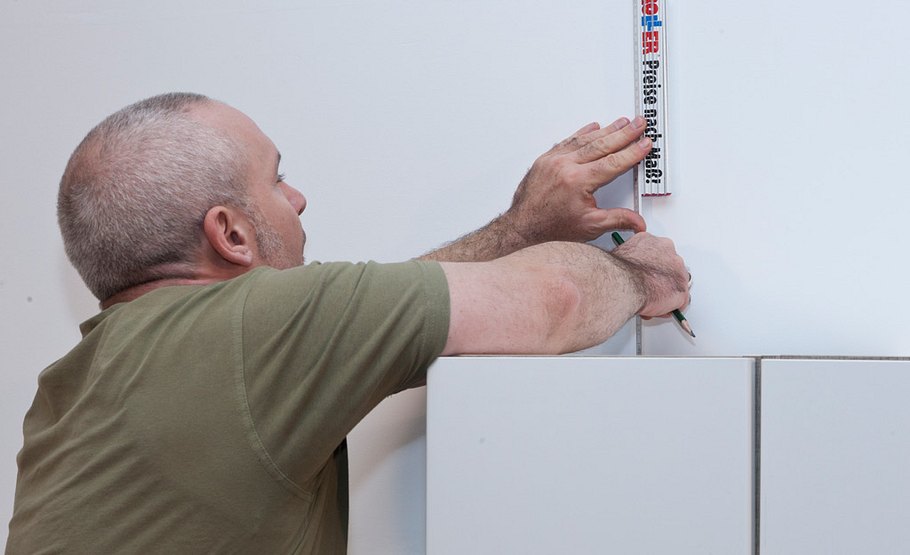

Ermitteln Sie – hier vom Hochschrank fluchtend – die Lage des Schranks und daraus die Bohr-Positionen der Leiste.
Küchenzeile aufbauen

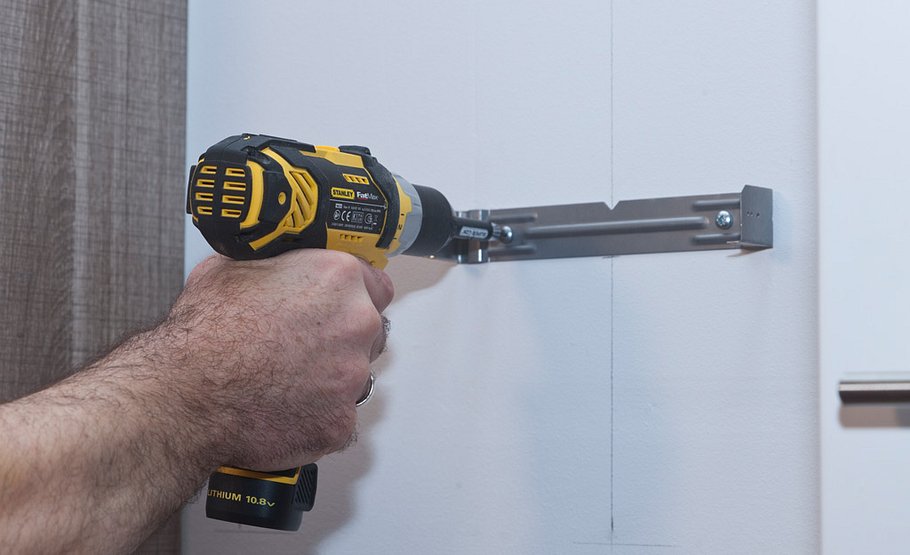

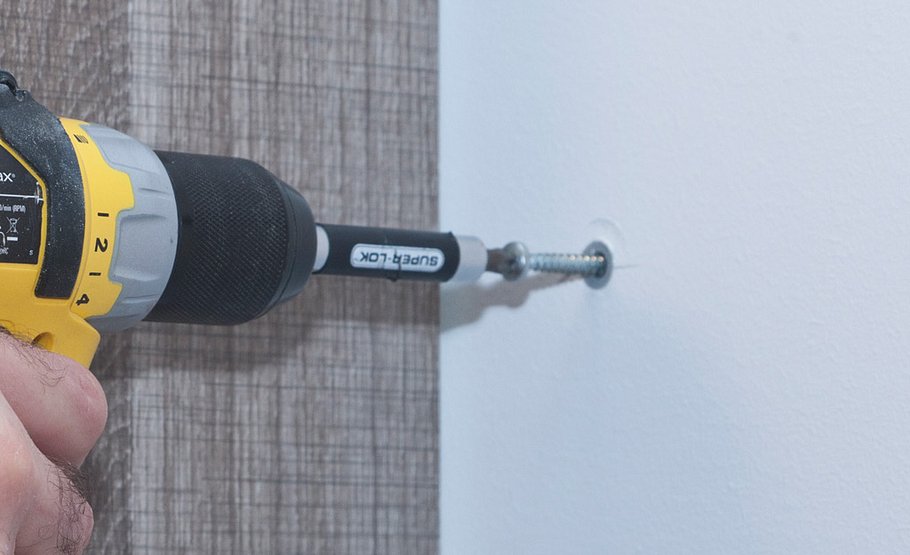

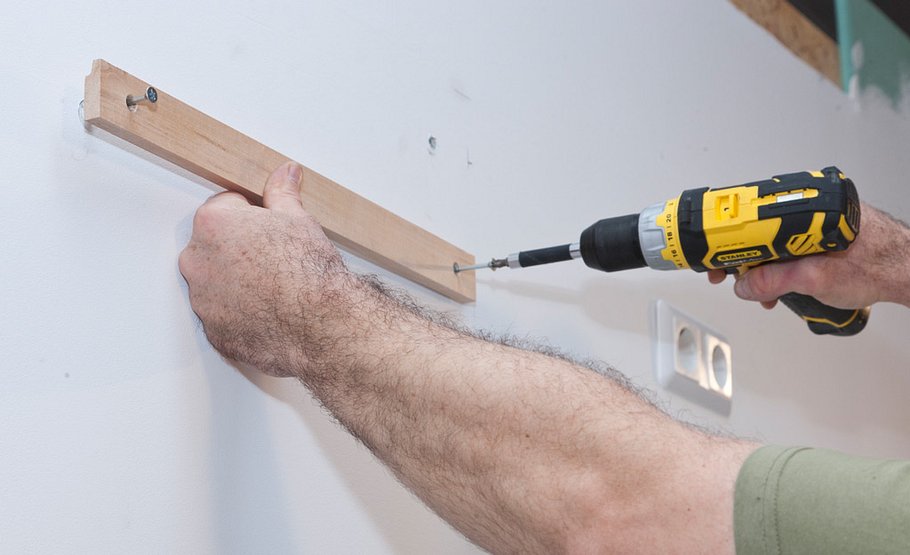

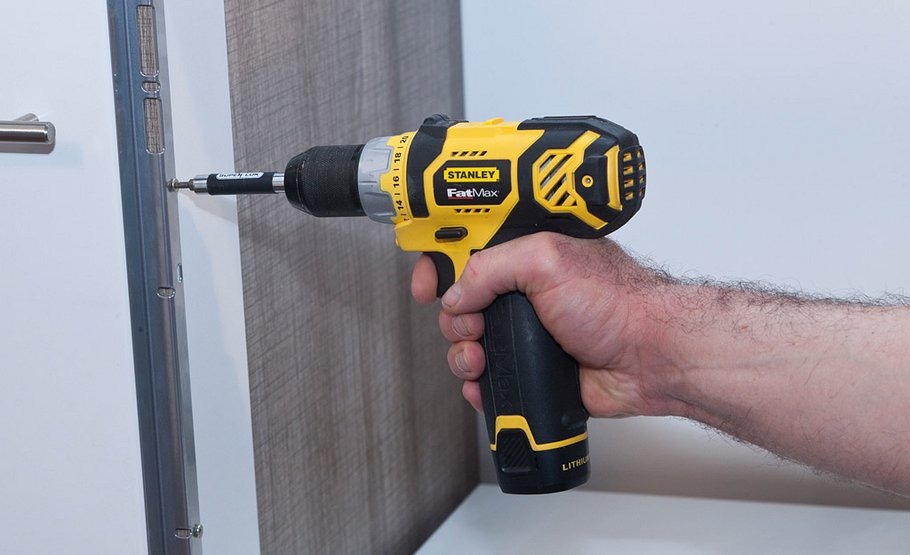

Je nach Wandaufbau wird die Schiene mit einem geeigneten Dübel montiert.
Küchenzeile aufbauen

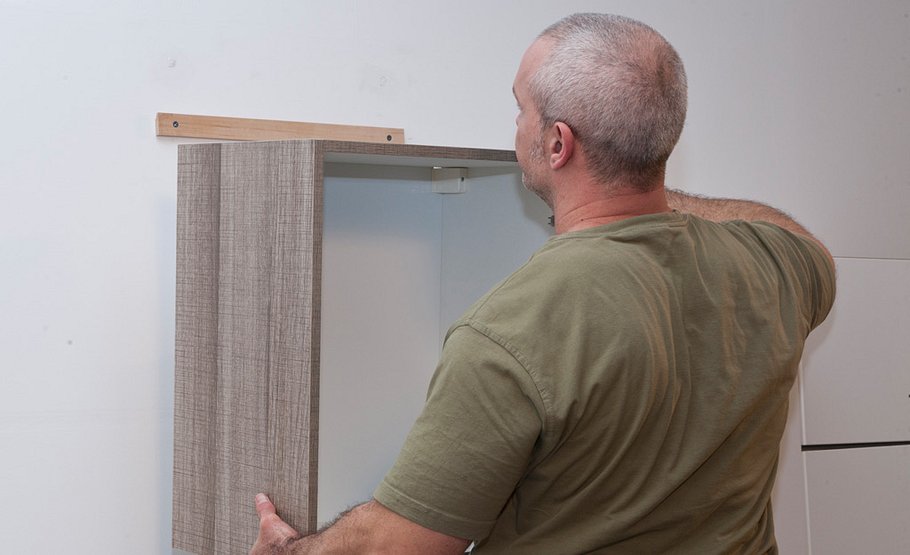

Anschließend hängen Sie den Schrank in die Schiene ein.
Küchenzeile aufbauen

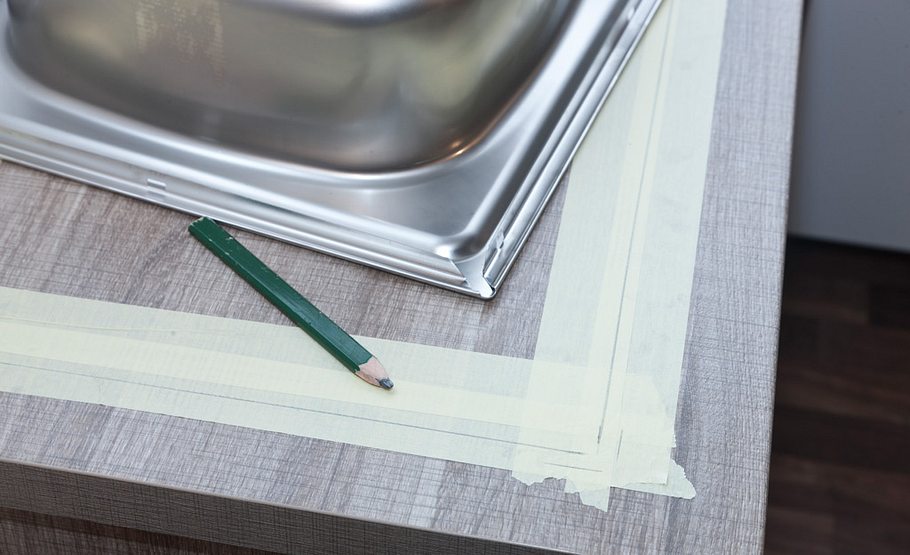

Auf der schon zugeschnittenen Arbeitsplatte im Bereich der Spüle Klebeband aufbringen und den Spülenausschnitt …
Küchenzeile aufbauen

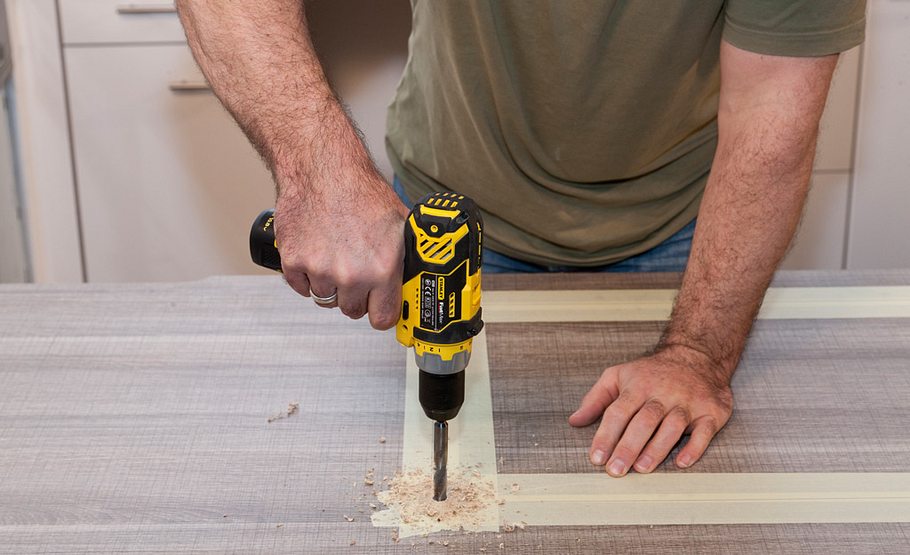

… aufzeichnen. In den vier Innenecken die Arbeitsplatte durchbohren.
Küchenzeile aufbauen

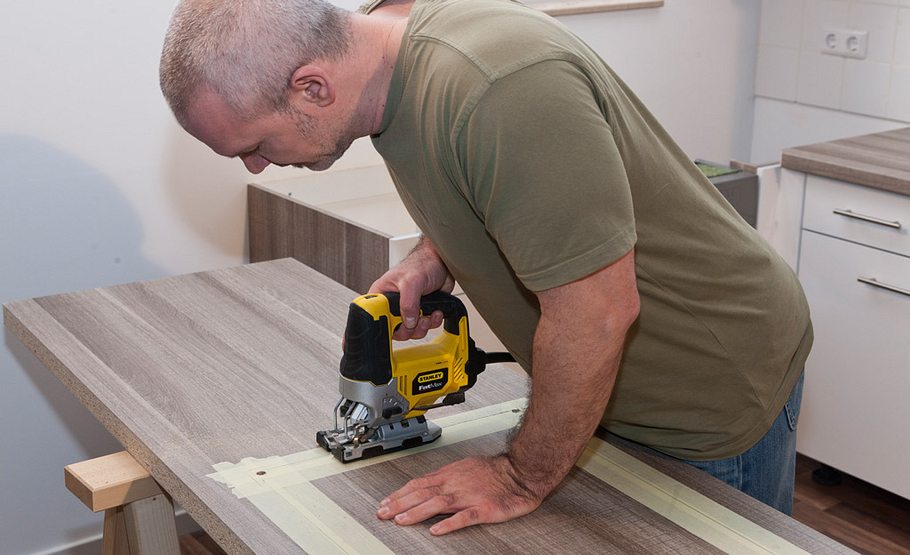

Mit der Stichsäge trennen Sie das Stück der Arbeitsplatte mit langsamem Vorschub von Ecke zu Ecke heraus.
Küchenzeile aufbauen

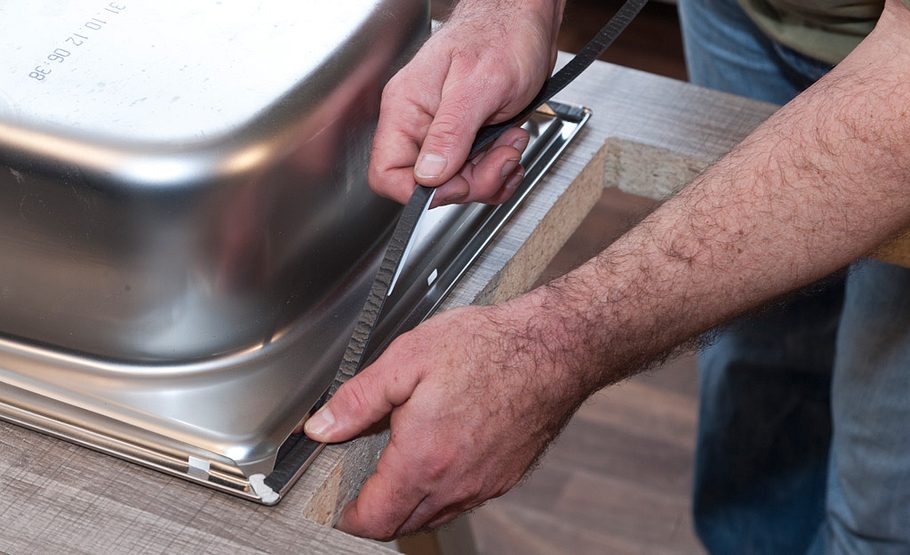

Anschließend kleben Sie das Abdichtband unter den Spülenrand.
Küchenzeile aufbauen

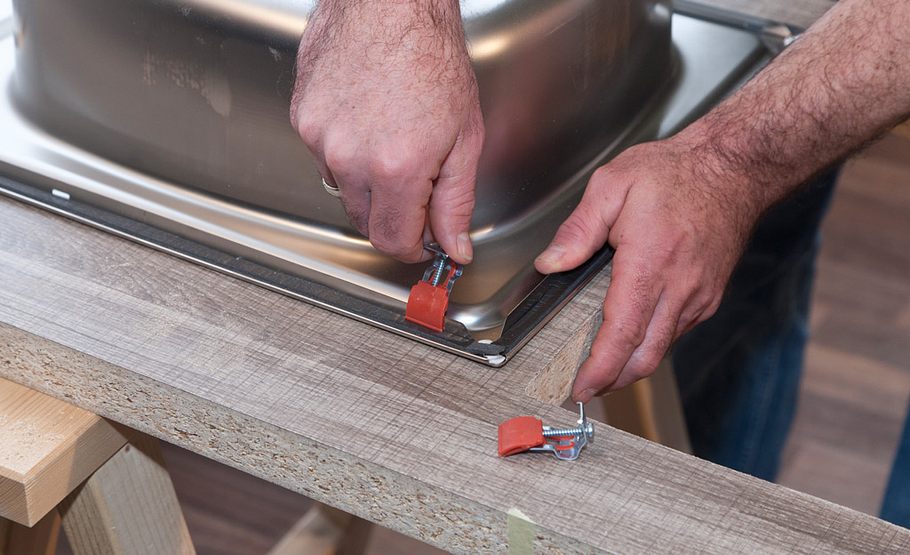

Dann hängen Sie die Schraubkrampen ein.
Küchenzeile aufbauen

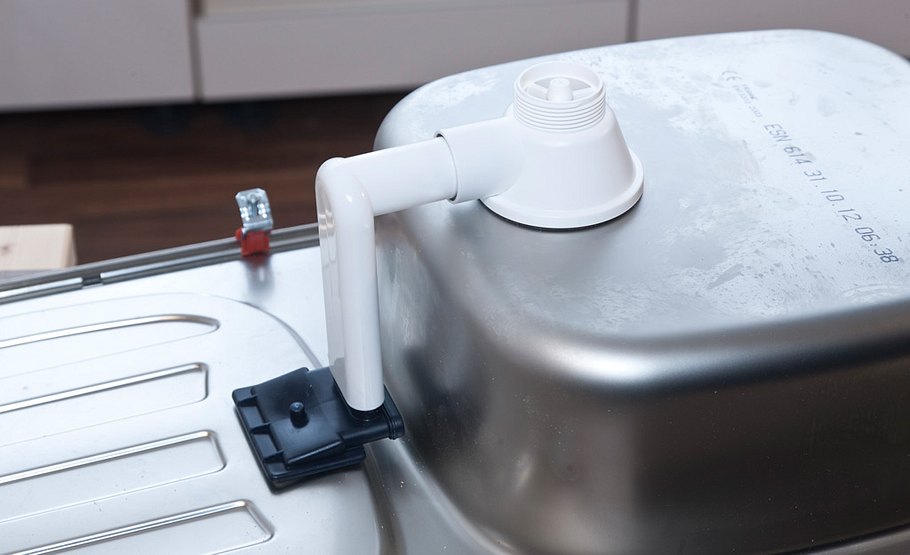

Den Überlauf sollten Sie ebenfalls schon jetzt montieren, da dies vor dem Einbau komfortabler ist als über Kopf.
Küchenzeile aufbauen
Legen Sie das Spülbecken lose in die Arbeitsplatte.
Küchenzeile aufbauen

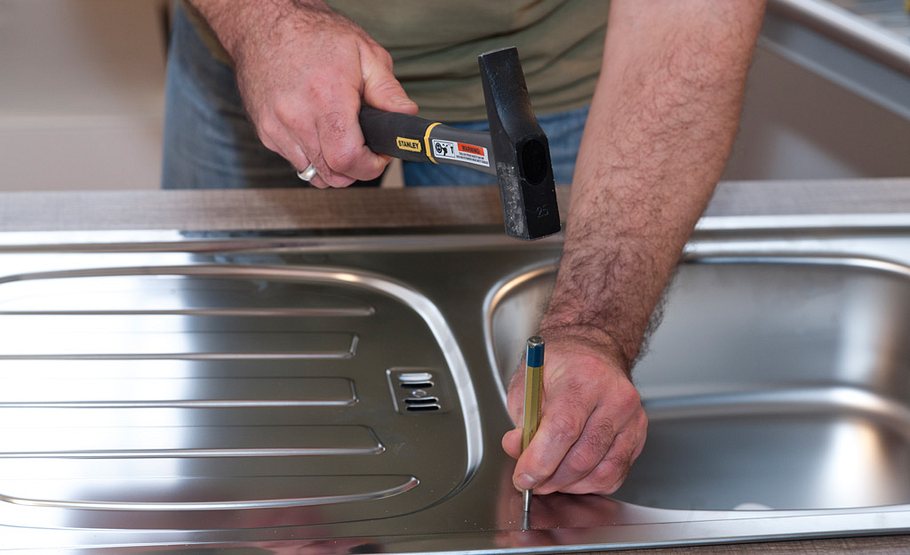

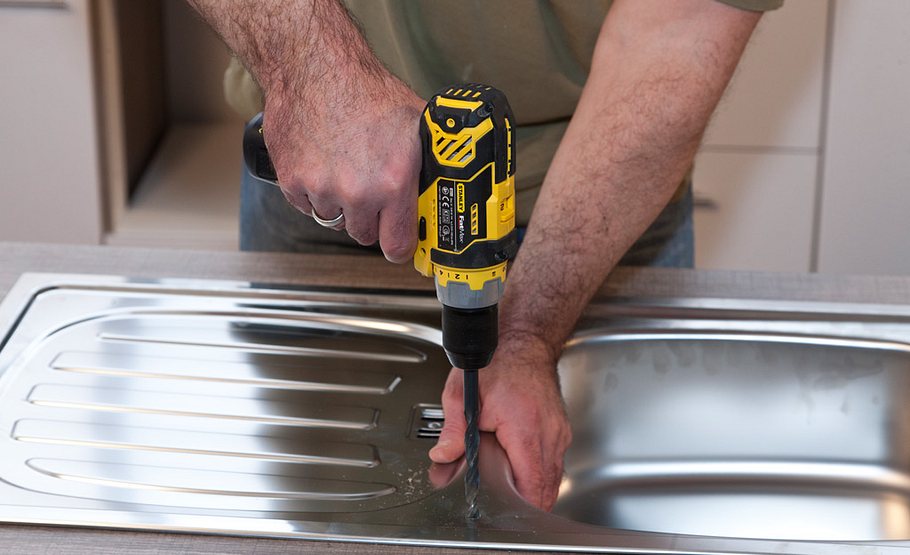

Mit einem Körner schlagen Sie die Mitte der Armatur-Position vor, …
Küchenzeile aufbauen

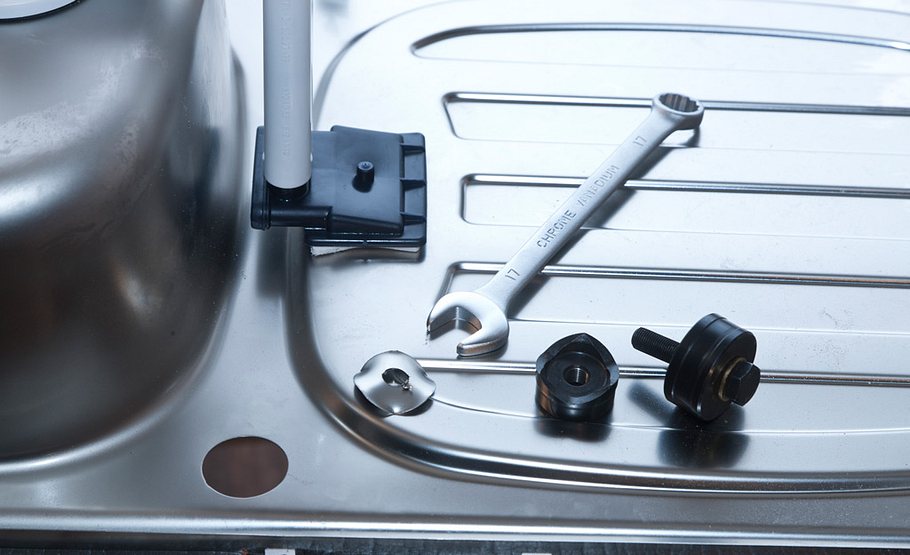

… durchbohren dort das Blech und schneiden mit einem Schraub-Stanzwerkzeug das Loch für die Armatur.
Küchenzeile aufbauen

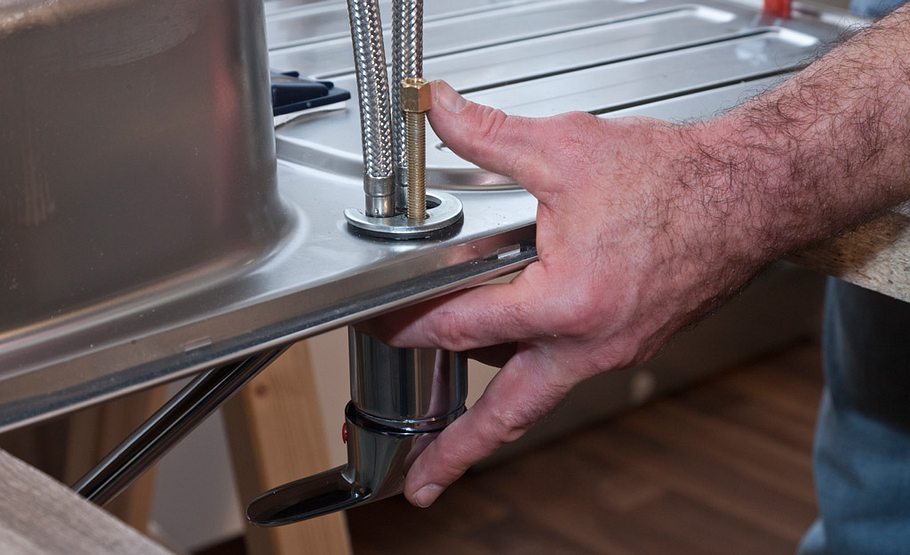

Anschließend montieren Sie die Armatur mit den eingeschraubten Flex-Anschlüssen.
Küchenzeile aufbauen

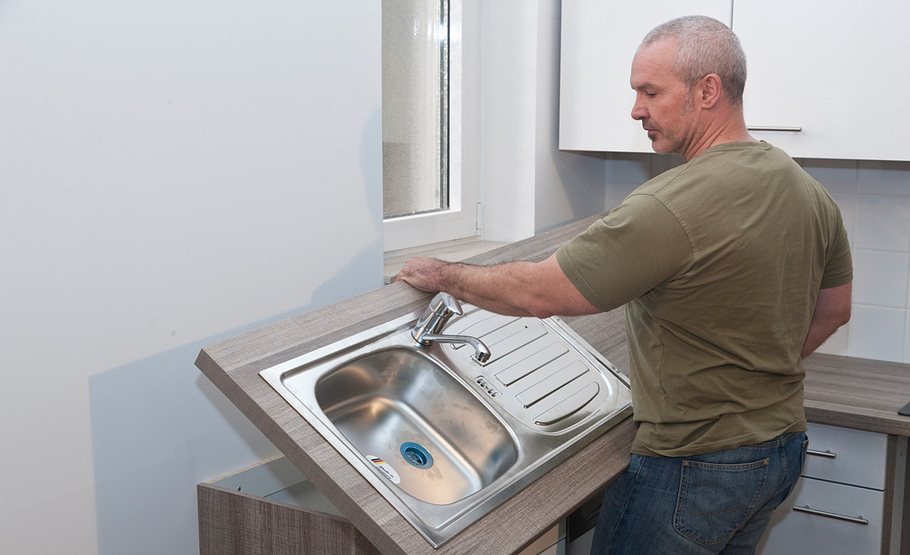

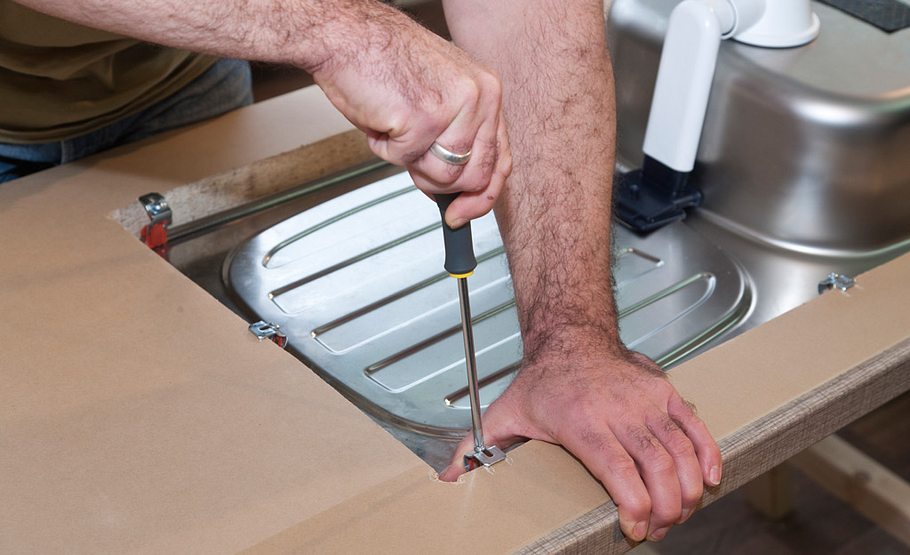

Spüle einsetzen, Krampen unter die Arbeitsplatte ziehen, Platte umdrehen und Krampenschrauben fest anziehen.
Küchenzeile aufbauen
Die so vorbereitete Arbeitsplatte auf die Unterschränke legen. Bevor die Platte von unten verschraubt wird, wird erst der …
Küchenzeile aufbauen

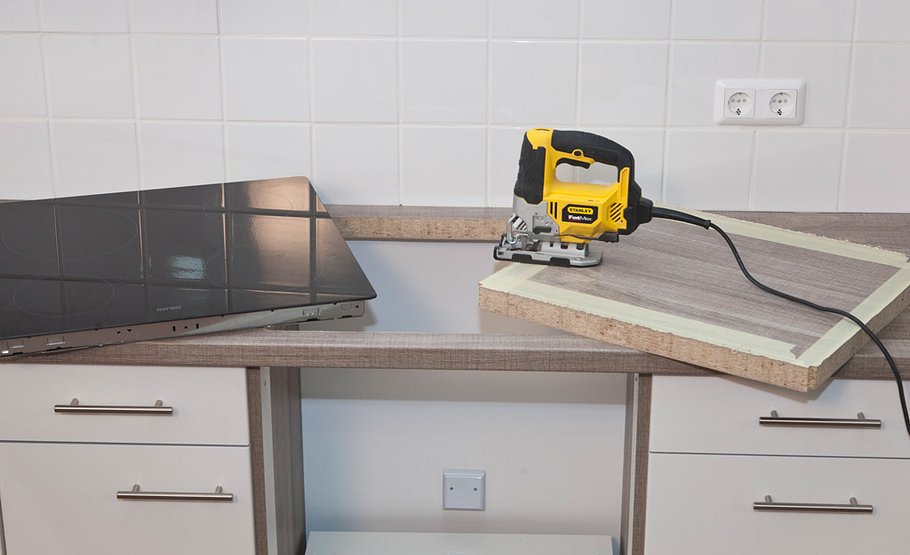

… zweite Schenkel vorbereitet. Wie schon bei der Spüle gezeigt, fertigen Sie hier den Ausschnitt für das Kochfeld.
Küchenzeile aufbauen

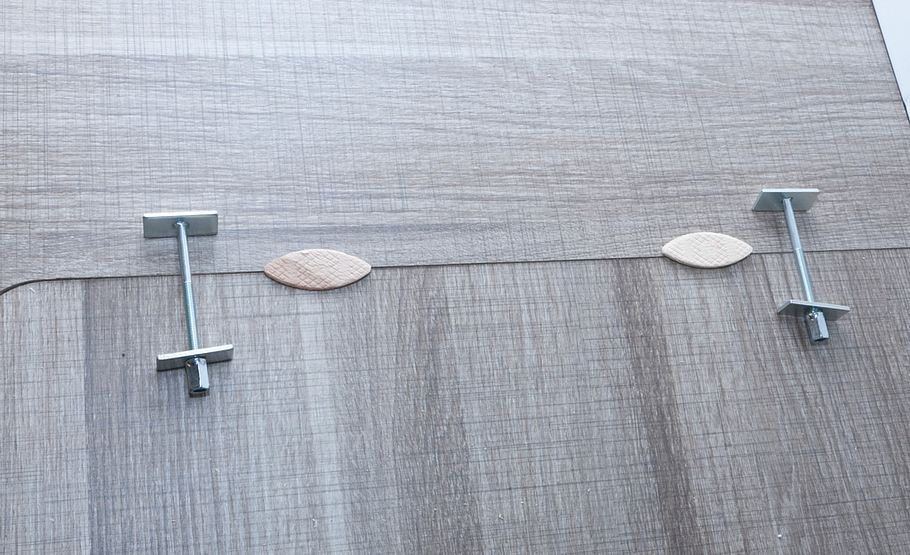

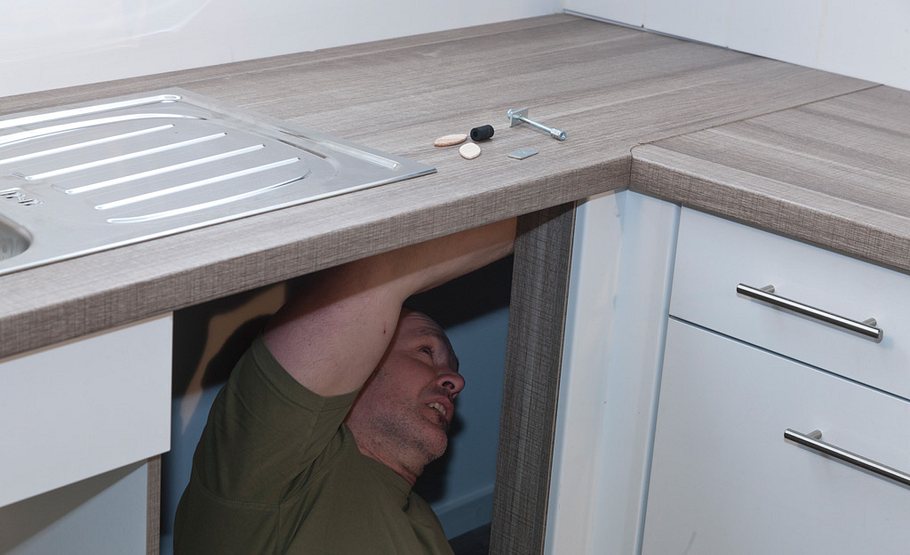

Die Flachdübel in den Plattenstoß stecken (Winkelschnitt und Fräsung erfolgten bereits werkseits), Platte einlegen und …
Küchenzeile aufbauen
… die Plattenverbinder montieren.
Küchenzeile aufbauen

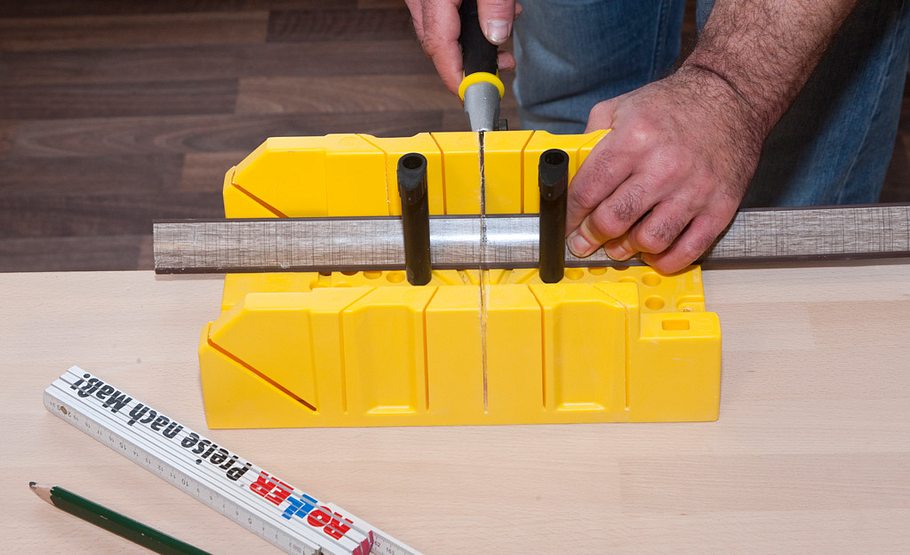

Verschrauben Sie die Arbeitsplatten. Dann längen Sie das Abschlussprofil ab.
Küchenzeile aufbauen

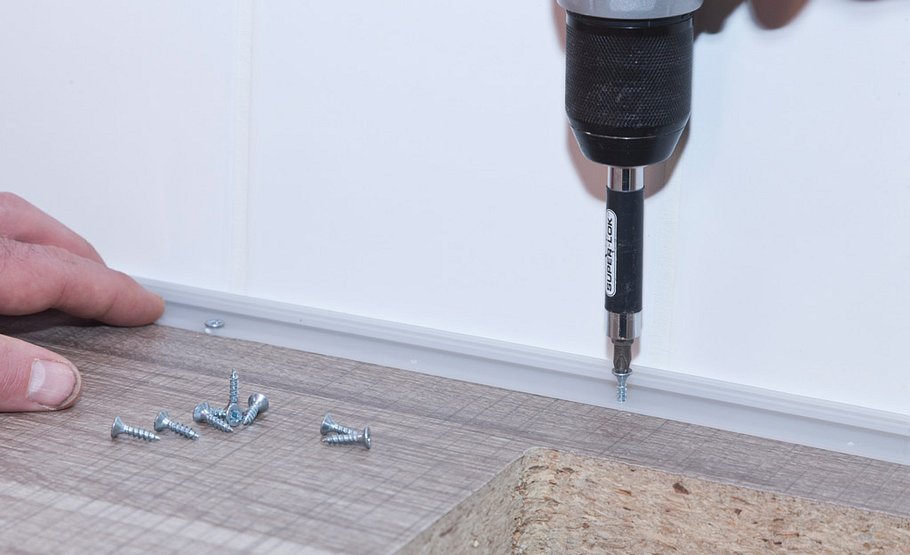

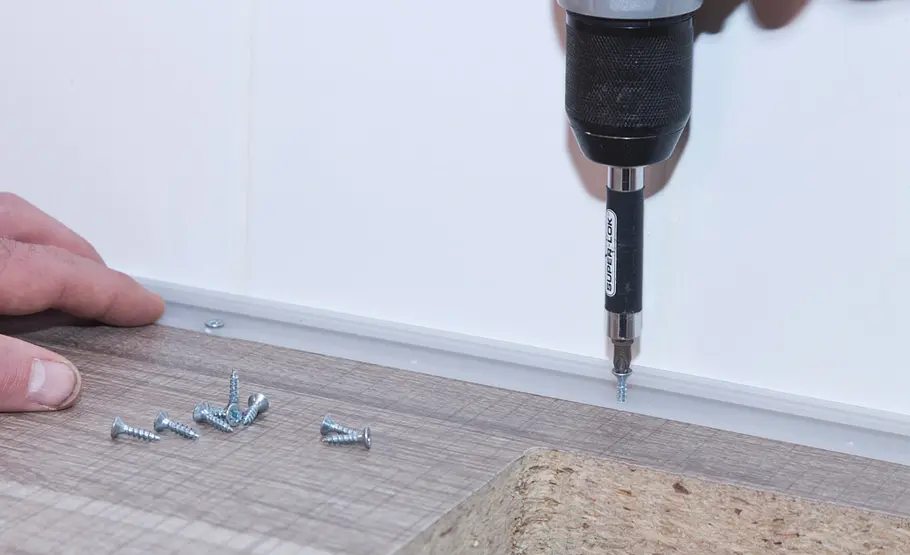

Deckprofil und Unterprofil trennen und das Unterprofil wandbündig auf die Platte schrauben.
Küchenzeile aufbauen

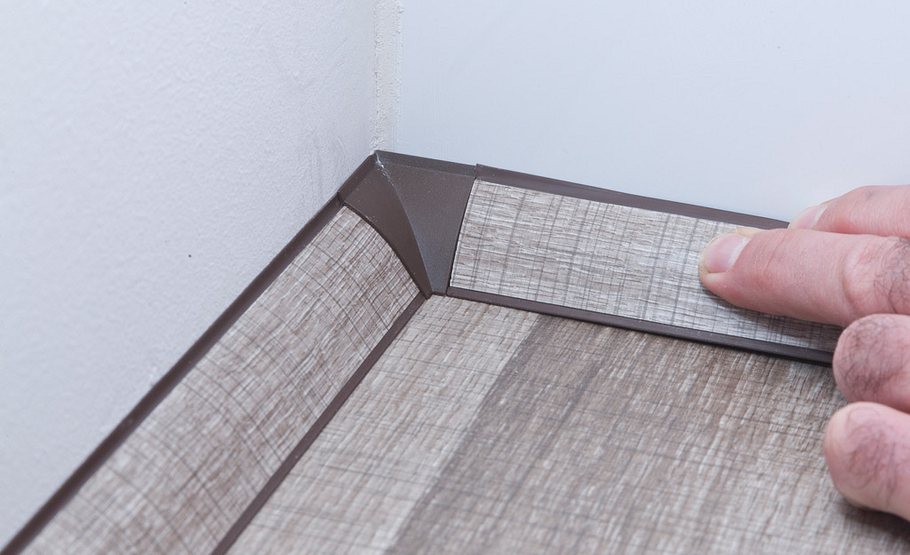

Deckprofile mit den entsprechenden Eck-Kappen wieder auf die Unterprofile stecken.
Küchenzeile aufbauen

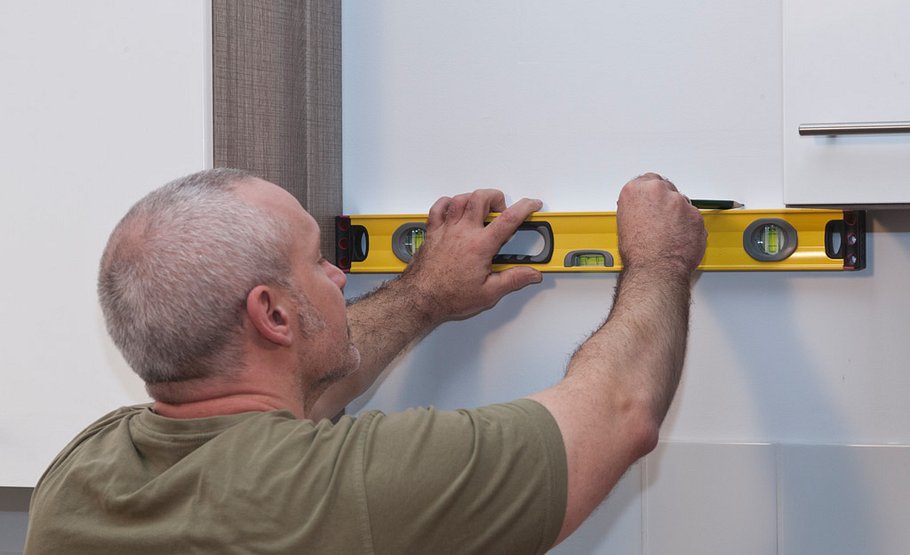

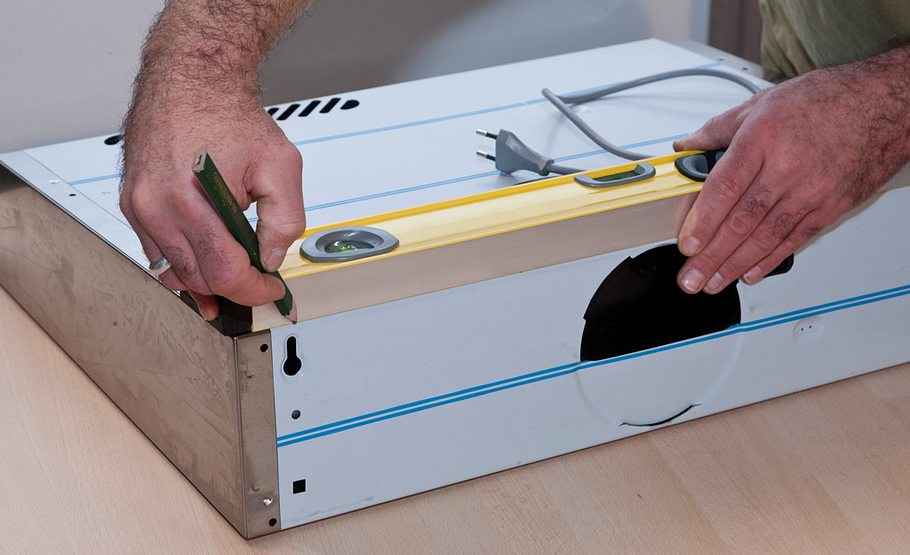

Übertragen Sie die Montagepositionen von der Rückseite der Dunstabzugshaube auf Ihre Wasserwaage und von …
Küchenzeile aufbauen
… dort an die Wand. Gleiches gilt für den Haltebügel für die aufgesetzte Kaminzug-Blende.
Küchenzeile aufbauen
Für die Haube Rundkopfschrauben in geeignete Dübel drehen …
Küchenzeile aufbauen
… für den Blenden-Halter spielt der Schraubentyp keine Rolle.
Küchenzeile aufbauen

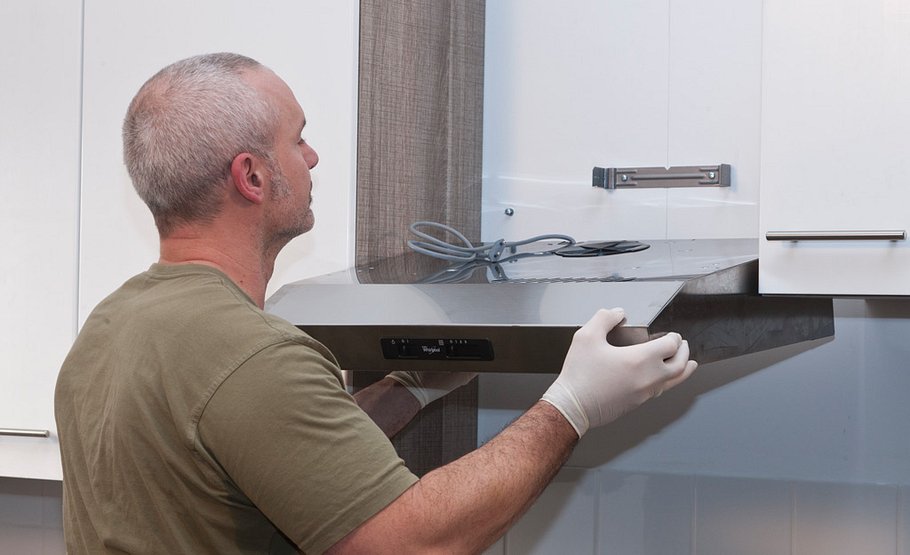

Hängen Sie die Abzugshaube ein. Durch Eindrehen der Schrauben reduzieren Sie eine mögliche Neigung der Haube.
Küchenzeile aufbauen

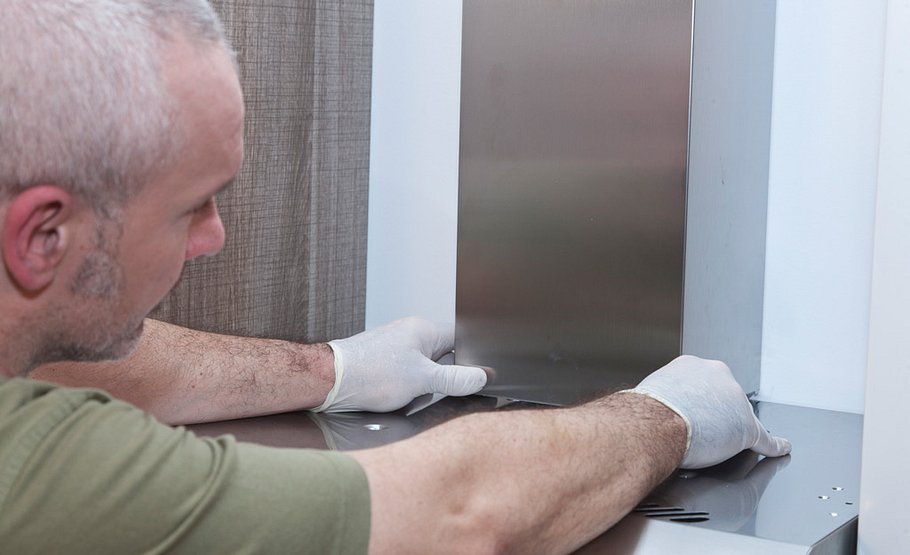

Anschlusskabel zur Steckdose nach oben führen und die Edelstahl-Blende auf den Haltebügel setzen.
Küchenzeile aufbauen

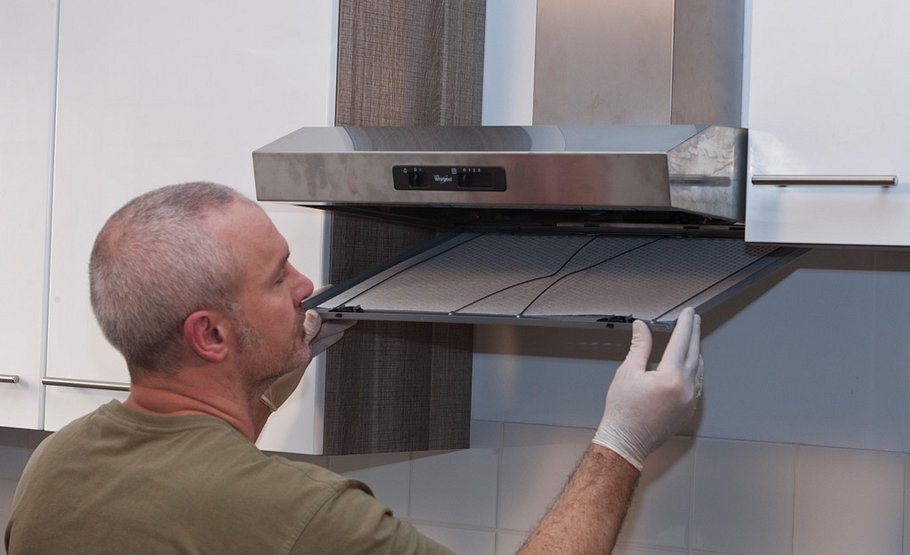

Anschließend das Leuchtmittel und den Filterrahmen einsetzen. Achten Sie auf Umluft- oder Abluftbetrieb-Einstellung.
Küchenzeile aufbauen

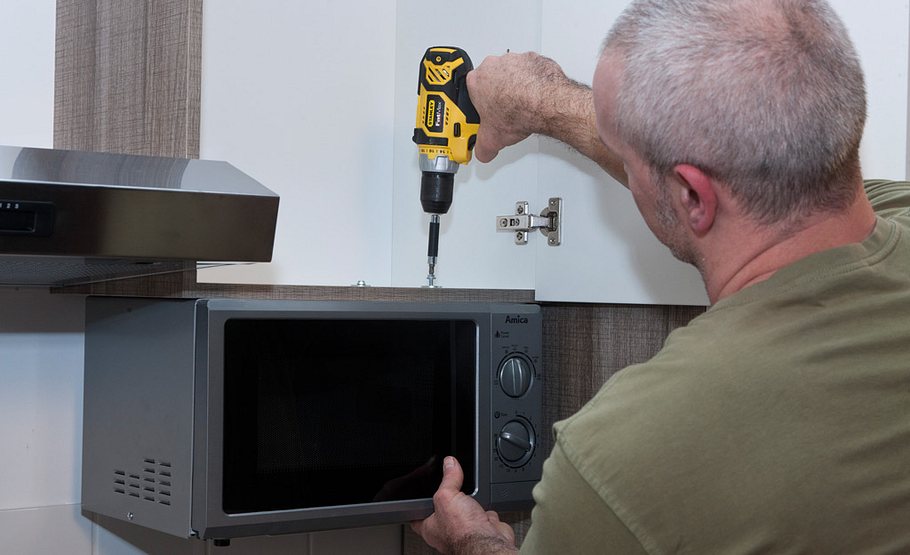

Soll die Mikrowelle (nur geeignete Geräte verwenden!) unter den Hängeschrank montiert werden, bohren Sie …
Küchenzeile aufbauen

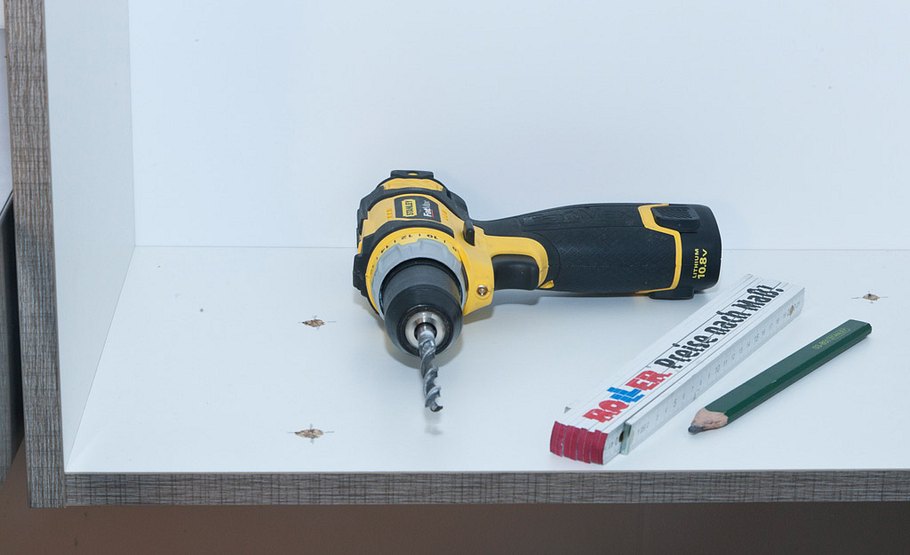

… die Schraublöcher in den Schrankboden (Bohrschablone verwenden) und verschrauben das Gerät von innen.
Küchenzeile aufbauen
Beim Einbauherd seitlich die Montageschienen verschrauben. Dann das Gerät (stromlos!) anklemmen. Vorsicht!
Küchenzeile aufbauen

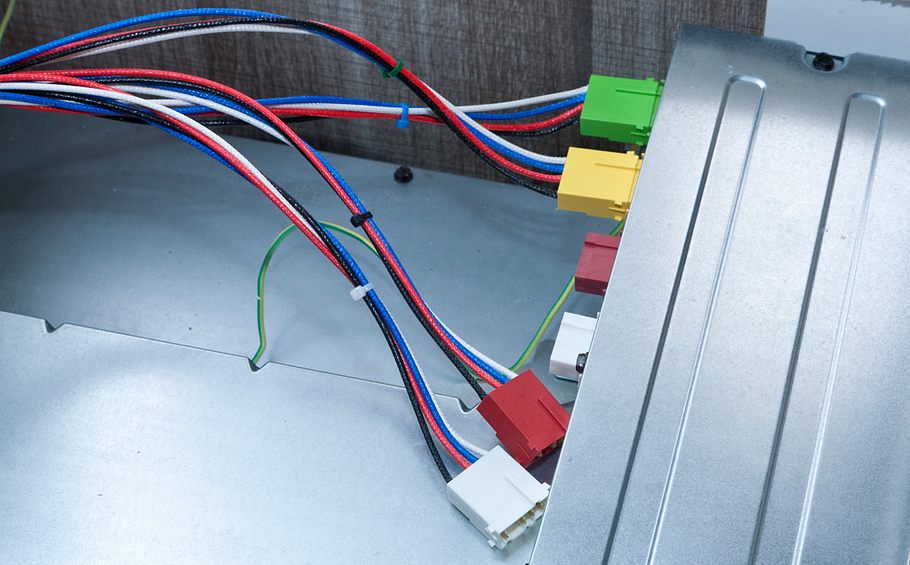

Gerät einschieben und festschrauben. Die Steckkontakte des Kochfeldes in den Herd stecken und das Kochfeld einsetzen.
Küchenzeile aufbauen

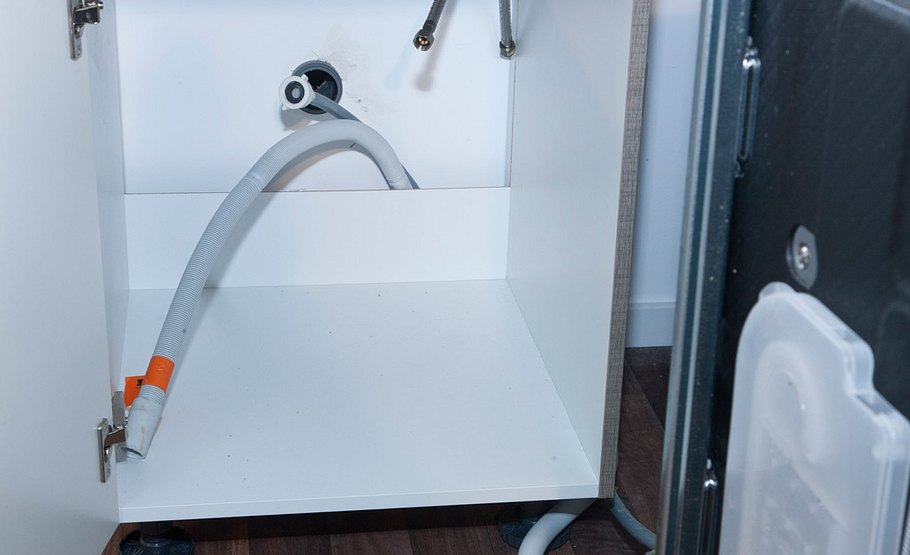

Bevor Sie die Spülmaschine endgültig einschieben (und meist über Stellschrauben im Sockel ausrichten), führen Sie …
Küchenzeile aufbauen

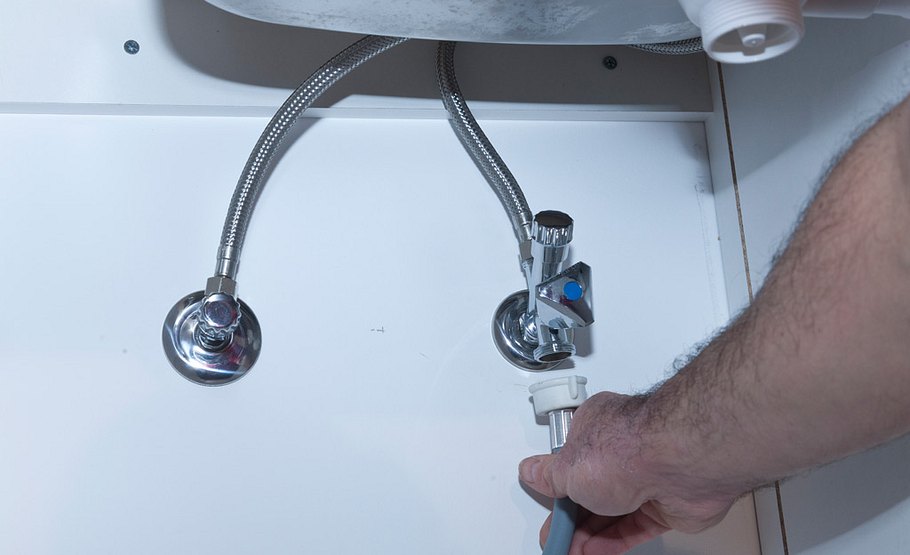

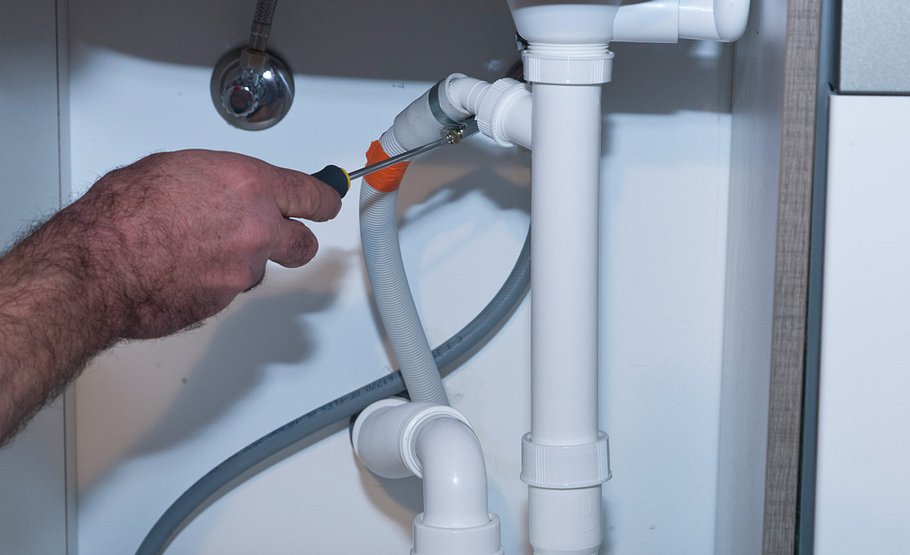

… Zu- und Ablauf in den Spülen-Unterschrank. Zulauf am Kaltwasser-Eckventil mit Zusatzhahn anschließen (die …
Küchenzeile aufbauen
… Armatur ebenfalls an den Ventilen festschrauben), den Ablauf am Siphon-Zusatzeinlauf mit einer Schraubschelle fixieren.
Küchenzeile aufbauen

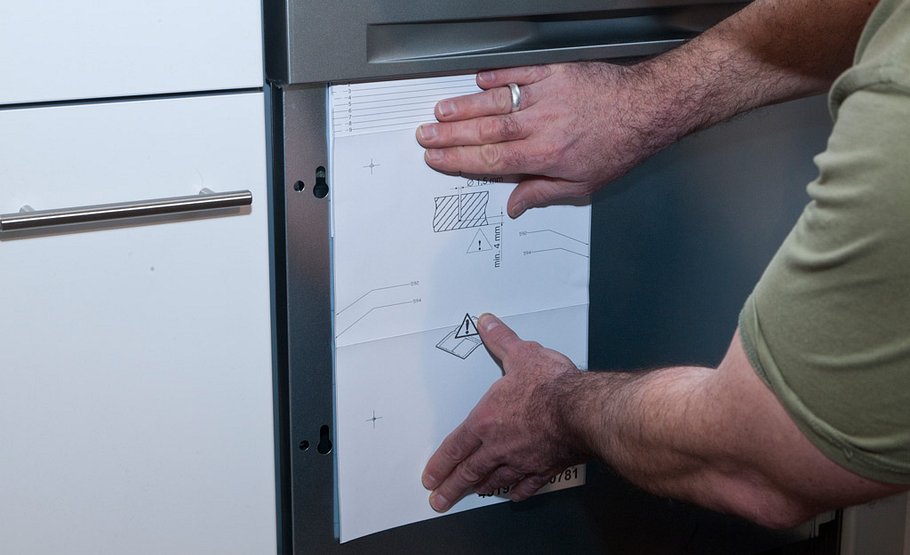

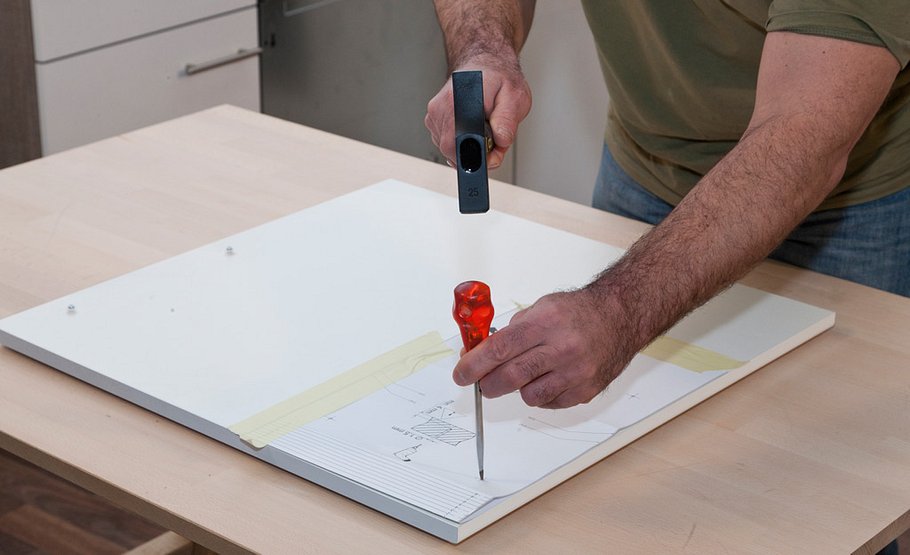

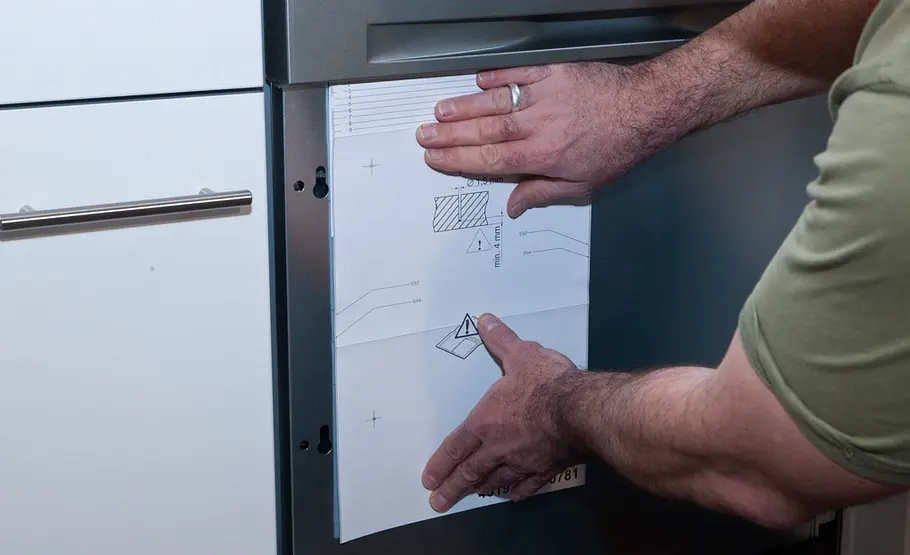

Mit der Bohrschablone übertragen Sie die Positionen der Pilzkopfschrauben von …
Küchenzeile aufbauen
… der Spülmaschinenfront auf die Rückseite der Türblende. Mit Vorreiber ankörnen.
Küchenzeile aufbauen

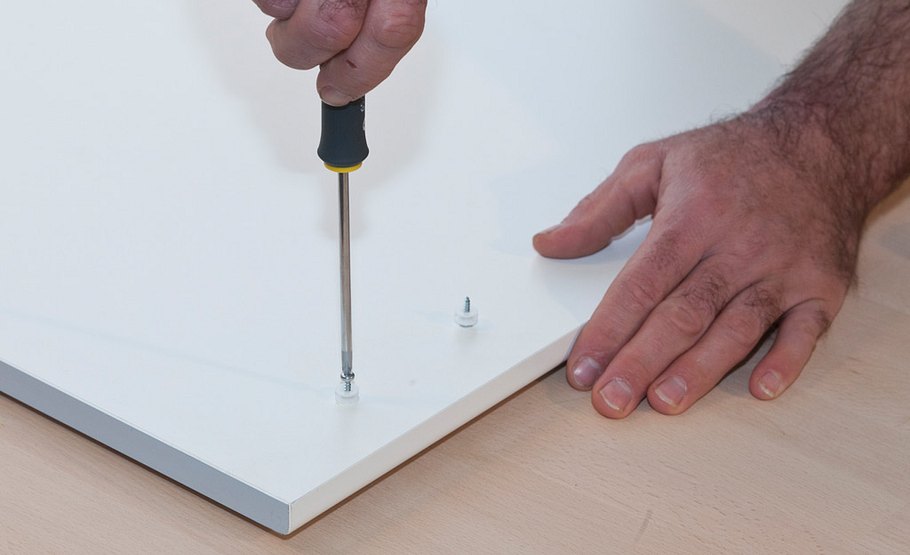

Jetzt drehen Sie die Pilzkopfschrauben an den markierten Positionen ein.
Küchenzeile aufbauen

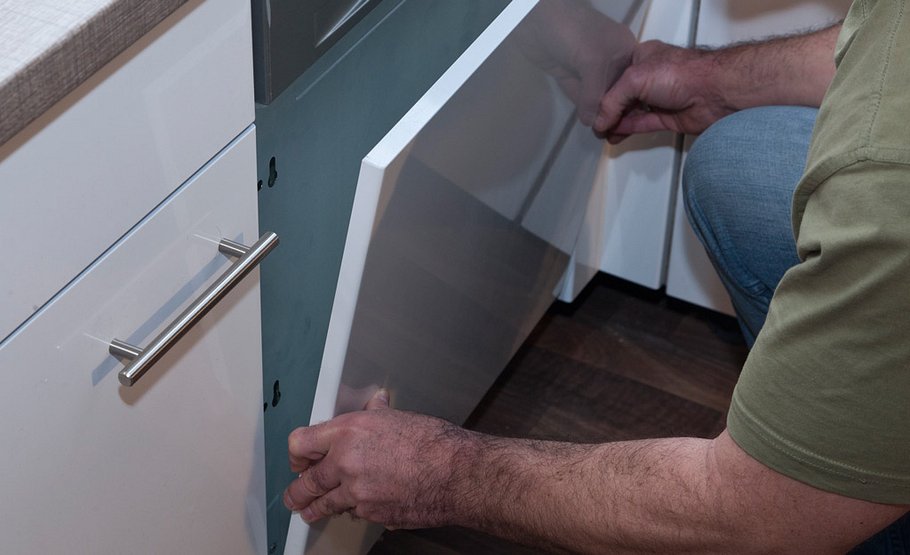

Hängen Sie die Türblende von unten nach oben (!) ein. Dann die Blende mit einer Hand festhalten und die Tür öffnen.
Küchenzeile aufbauen

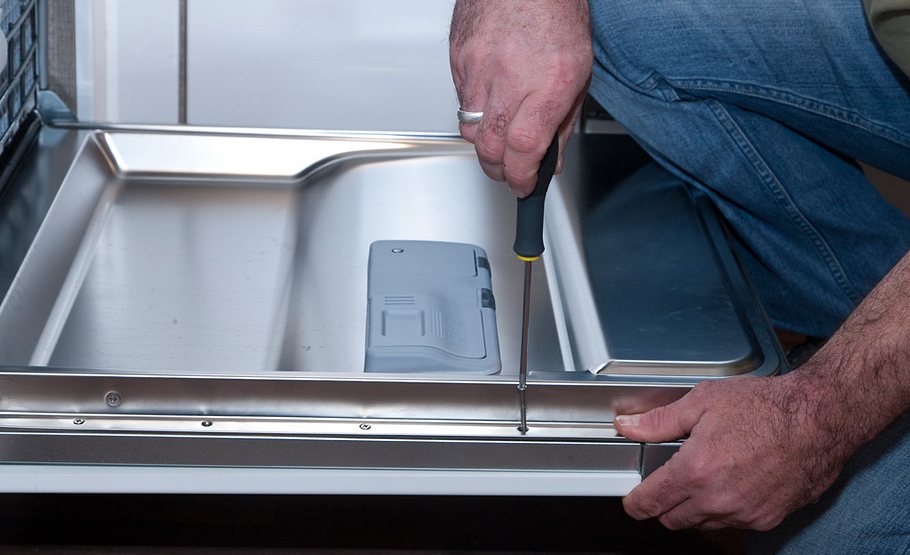

Nun schrauben Sie die Blende von innen mit den beiliegenden Edelstahlschrauben fest.
Küchenzeile aufbauen

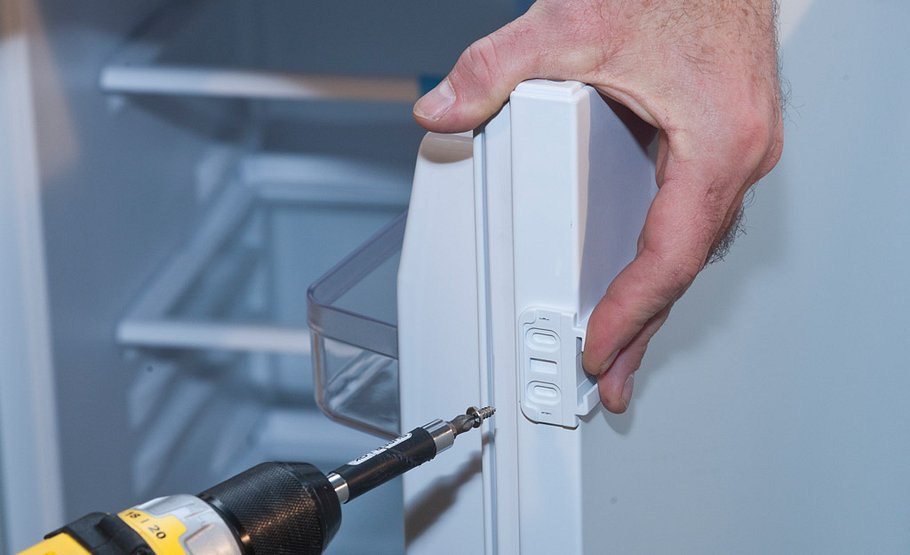

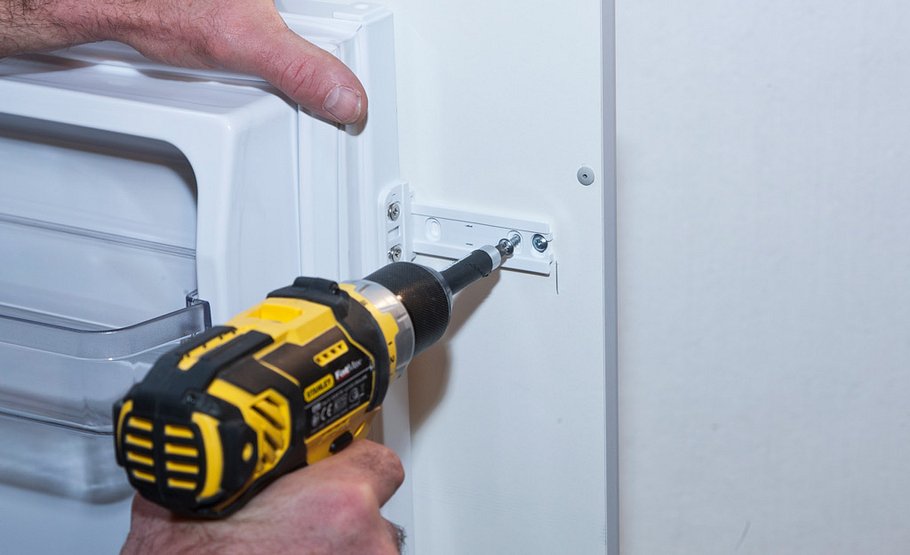

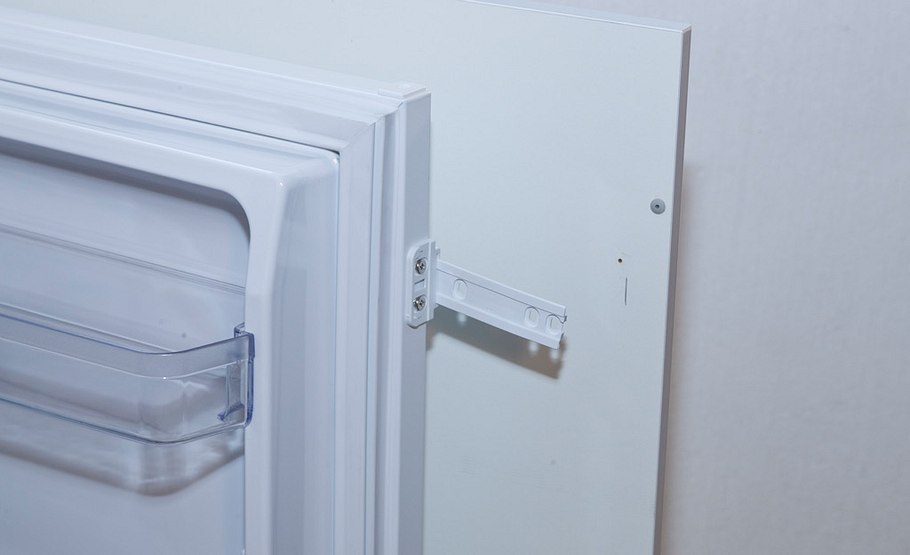

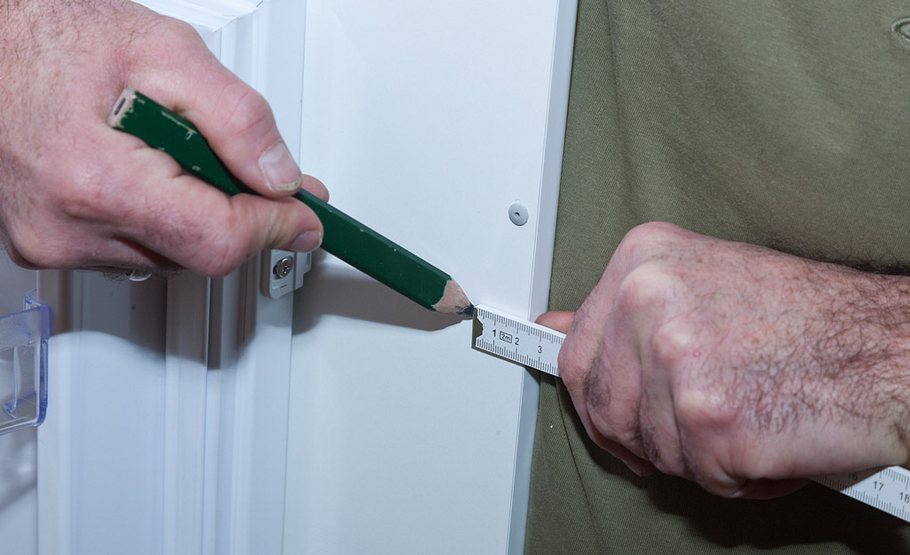

Kühlschrank einsetzen und festschrauben. Bei der hier gezeigten Schlepptür-Variante den Mitnehmer auf die Türkante …
Küchenzeile aufbauen
… schrauben. Die bereits angeschlagene Blendtür und die Kühlschranktür öffnen und die Mitnehmerposition übertragen.
Küchenzeile aufbauen
Gleiter in den Mitnehmer stecken …
Küchenzeile aufbauen
… und an der markierten Position festschrauben. Beim Öffnen der Blendtür wird so die Kühlschranktür mitgeschleppt.
Küchenzeile aufbauen

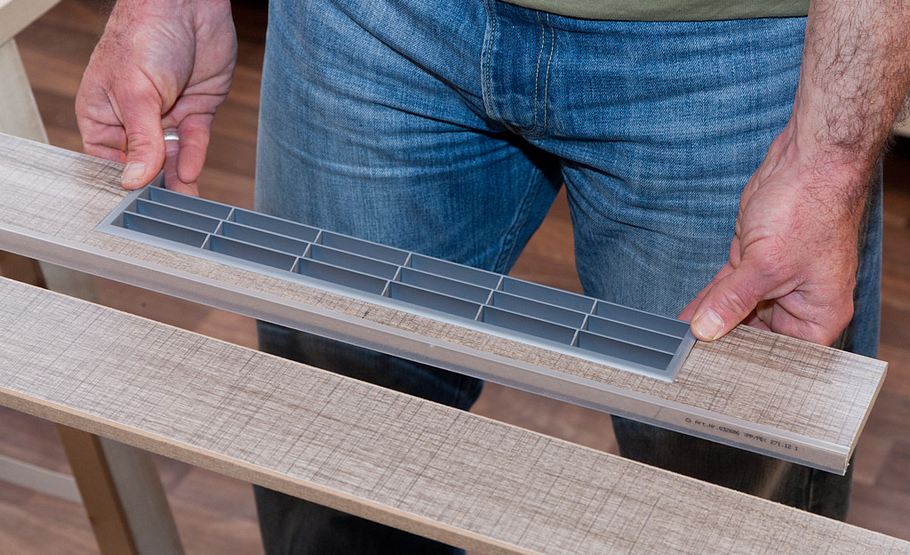

Nun werden die Sockelblenden vorbereitet: Der Kühlschrank benötigt für den störungsfreien Betrieb ein Zuluftgitter.
Küchenzeile aufbauen

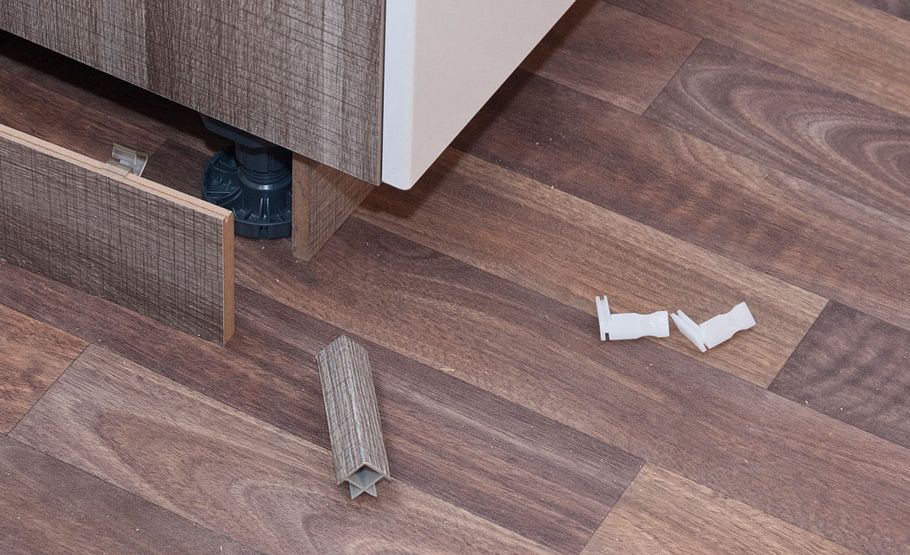

Die Sockelleisten werden hier mit Klammern an die Verstellfüße geklipst. An Außenecken ein Eckprofil aufstecken.
Checkliste Werkzeug
Akku-Schrauber
Bohrhammer
Handwerkzeuge
Stichsäge
Wasserwaage

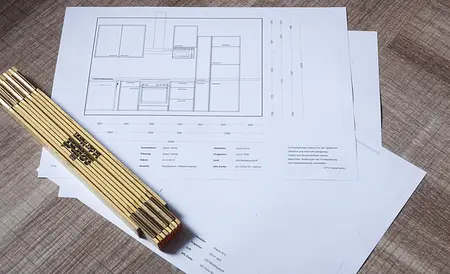

Ob Zeilen-, Eck-, U-, oder Inselküche, wichtig ist, die genauen Wandlängen, Winkel, Fensterlagen (inklusive Brüstungshöhen) sowie die Positionen der Steckdosen, Gas-, Wasser- und Herdanschlüsse aufzuzeichnen. Denn ist die neue Einbauküche erst einmal bestellt, sind Änderungen meist teuer! Wichtig ist in diesem Zusammenhang auch die Beschaffenheit der Wände: Hängeschränke müssen an Ständerwerk anders montiert werden als an massiven Wandaufbauten, und auch dann gibt es je nach Baustoff spezielle Lösungen.
Einbauküche aufbauen: Gut geplant ist halb gewonnen
Nehmen Sie sich viel Zeit beim Aufmaß Ihrer Küche. Nichts ist ärgerlicher, als wenn beim Einbau etwas nicht passt, weil irgend etwas vergessen wurde. Ein guter Küchenplaner wird Sie auf die notwendigen Details aufmerksam machen. Die häufigsten Fehler beim Selbstplanen sind Nichtberücksichtigen der Brüstungshöhe bei Fenstern (hier wird oft die Höhe des Wasserhahns vergessen), krumme Wände und nicht rechtwinklige Wandanschlüsse (hier schon beim Aufmaß Richtlatte und großen Winkel verwenden).
Aber auch die Lage der Anschlüsse gibt Fakten für die anschließende Küchenplanung vor. Oft ist es sinnvoll, vor dem Küchenaufbau einige Anpassungen der vorhandenen Installation vorzunehmen. So ist es beispielsweise empfehlenswert, bei Dunstessen und Einbaukühlschränken die Steckdosen nach oben zu verlegen.
Elektroherd anschließen: Vorsicht!
Geschirrspüler, Dunstabzugshaube und Kühlschrank werden meist steckerfertig geliefert. Etwas anders sieht das bei einem Elektroherd aus. Der Herd arbeitet mit 400 V Wechselstrom. Da hinter dem Herd kein Platz für eine solche Steckdose ist, gibt es eine flache Herdanschlussdose, an die die Adern der Anschlussleitung angeklemmt werden müssen, wenn Sie den Elektroherd anschließen.
Vor dem Anschluss des Elektroherd haben viele Heimwerker Respekt – zu recht! Denn bei einem Kurzschluss im Ofen kann schnell das ganze Haus abbrennen. Das Video zeigt, worauf es zu achten gilt, will man einen Herd selber anschließen möchte:

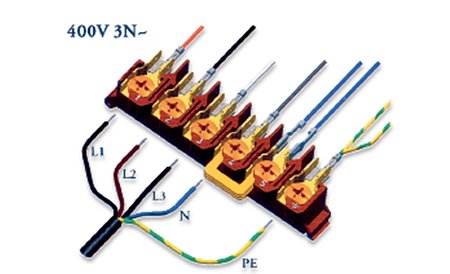

Achtung Lebensgefahr: Führen Sie diese Arbeiten nur durch, wenn Sie absolut sicher sind. Sicherung ausschalten! L1, L2 und L3 sind die drei Phasen, N ist der blaue Neutralleiter, PE der Schutzleiter (ugs. „Erde“).
